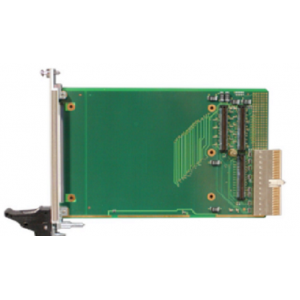

CPCI2PMC-8301載板轉接卡

CPCI2PMC-8301是一款3U CPCI轉PMC母卡，它提供一個64-bit PMC插槽，可以通過連接不同的PMC模塊來輕松實現CPCI系統擴展。CPCI2PMC-8301可以更好地滿足工業級需求。本載板可以安裝標準PMC模塊，如PMC1553,PMC5565,PMC429等模塊相連。能與其他廠商的標準PMC模塊相兼容。

功能描述

功能：可使PMC板卡工作于cPCI機箱內。

載板基于3U cPCI規范，擴展PMC接口板卡的母板，支持64位33MHz PCI總線，兼容PICMG 2.0 、CompactPCI 2.3 R1.0和IEEE 1386.1 PMC標準。

產品參數

64Bit/33MHz PMC 接口；

結構尺寸符合標準3U cPCI規范；

供電： ＋3.3V±10%； +5V±10%；

存儲溫度：-55～85℃； 板卡尺寸：160mm×100mm。

·3U CompactPCI單槽 (4TE/HP)結構

·單槽PMC卡

·+5V (I/O)信號環境

·64-位 CompactPCI總線，64-位 PMC總線

·全面的EMC屏蔽

·***適宜的阻抗以達到***佳可靠性

特殊需求

如需要了解其它使用方法請聯系我們。

配件

無任何配件

軟件

本卡不需要安裝任何驅動程序。

無需寄存器操作，PMC子卡安裝到本接口卡后驅動無需做任何改動。
