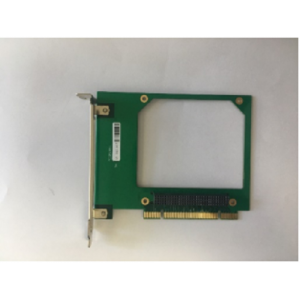

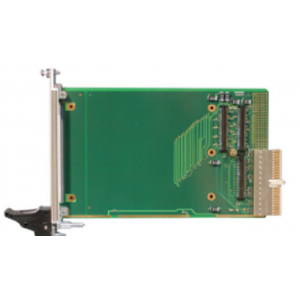

PCIE2PCI104載板轉接卡

功能型號

PCIE2PCI104 此無源擴展卡允許開發人員將PCI104或PC/104plus卡安裝到通用PCI總線系統中。適配器配備了一個堆棧式連接器。

功能描述

規格

適用于標準：Universal.3.3V或5V PCI插槽

工業溫度工作范圍：-40至85 C

連接器/接口：包括一個帶護罩的PCI104 120針堆棧式連接器，用于連接主機CPU板和PC/104 64和40針無源堆棧式連接器型號

尺寸： 4.913“寬x 4.200”高

標準用法

將適配器插入主機系統中所需的插槽。將測試PC/104plus卡連接到連接器。無需其他配置。（注：每個適配器卡只能使用一個PC/104plus卡確保測試中的PC/104+card支持適配器PCI主機系統使用的總線電壓請參閱您的系統手冊）

特殊需求

您可能會遇到無法將測試卡設置為IDO的情況，IDO是PCI toPC/104 plus適配器的默認配置。在這種***的情況下，您需要以下信息來配置適配器以應用于您的特定設置

REQ、GNT CLK和IDSEL選擇

確保PC/104plus堆棧中的每個卡都有一組***的信號（REQX、GNT、CLKX和IDSELX），PC/104+bus中存在這些信號的多個副本，編號為0到3。REQ、GNT，CLK和IDSEL跳線塊將PCI信號路由到等效的PC/104+信號。如果您的測試卡配置了不同的ID，然后，您需要移動適配器上的電阻器以與該D相一致。例如，如果PC/104卡設置為ID3，請將卡面上REQ、GNT、CLK和IDSEL位置的電阻器移動到第3行，以將信號連接到測試卡。

中斷選擇

在大多數情況下，默認配置已足夠，并將PCI INTA、B、C和D中斷線路由到PC/104 plus卡上的INTA、B、C和D線。如果需要，您可以選擇通過INTX塊路由到PCI104或PC/104加中斷線的Pcl中斷。要更改默認選擇，請?zhí)�線相應的PCI中斷，以路由到INTA，B，PC/104plus連接器上的C和D信號。例如，跨接適配器INTA C位置，以將INTA路由到PC/104+NTC卡。
配件

無任何配件

軟件

本卡不需要安裝任何驅動程序。

軟件接口：無需寄存器操作，PMC子卡安裝到本接口卡后驅動無需做任何改動。

訂購指南
