中高壓固態軟起動器可智能控制高壓電力設備平滑起動與停車，以及對高壓電力設備進行安全保護監測，是具有國際水平的智能化控制設備。

ZYR系列的控制核心是微處理器 CPU，這個微處理控制系統可以對電機進行起動和保護。

CPU控制SCR進行相位角觸發控制以降低加在電機上的電壓，然后通過控制加在電機上的電壓和電流平滑的增加電機轉矩，直到電機加速到全速運行。這種起動方式可以降低電機的起動沖擊電流，減少對電網和電機自身的沖擊。同時也減少了對連接在電機上機械負載裝置的機械沖擊，以延長設備的使用壽命，減少故障和停機。

軟起動器原理圖：

設計柜型

ZYR型中高壓（3000V-10000V）軟起動器應該配合裝有真空斷路器的進線柜一起使用。

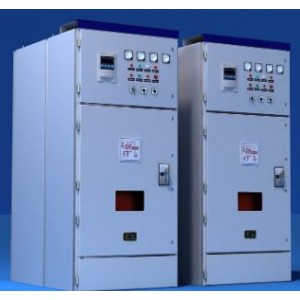

軟起動柜

軟起動部分是由旁路真空接觸器、可控硅高壓組件、RC 吸收電路、觸發電路和控制部份組成的。

旁路真空接觸器--電機起動完畢后，先切換旁路，再關斷。其選用電壓比率是6KV用于3300V，7.2KV用于6000V、6600V﹔10KV 用于10KV的軟起動器。

RC吸收網絡--提供瞬間電壓保護電路，以減少dv/dt沖擊電壓。防止可控硅元件的損壞。

觸發電路--提供可以達 2A 以上的強觸發脈沖保證串聯的可控硅動態均壓，觸發電路和可控硅是帶有高壓的，通過光纖和變壓器與控制板隔離。

可控硅高壓組件——是由多個可控硅串聯組成的，數量根據用戶電機電壓來決定。

說明 :

1、高壓真空斷路器在特殊情況下可以分斷短路電流。

2、高壓電流互感器與真空斷路器配合提供電動機保護。

3、高壓部分通過光纖與低壓控制部分進行通訊。

4、內置 120VAC 控制變壓器可以提供軟起動器所需要的控制電源。

5、旁路真空接觸器。

6、隔離變壓器。

7、控制面板。

8、可控硅（SCR）

9、過電壓吸收器

此圖適用 E 型柜。

產品特點：

○ 控制系統經過嚴格的 EMC 電磁兼容測試實驗后檢驗合格﹐從而具備較高的抗電磁干擾性能﹔擁有完全自主的軟起動器控制技術知識產權﹐有能力為用戶進行免費的軟件控制系統升級。

○ 采用動態的模糊控制理念，根據負載轉矩的大小、自動調整電機的起動時間與電機的起動轉矩。從而實現電機平滑加速。電機轉速，達到額定工作轉速時，旁路接觸器自動吸合，解決了人為設定的起動曲線與負載轉矩曲線不匹配的難題。這是我們公司的中高壓固態軟起動柜相比國內其它廠家**之處﹔

負載適應能力強，具有3種起動控制模式：

○ 電壓斜坡起動 ：出廠設置為具有限流功能的電壓斜坡﹐可以滿足大多數應用場合，其初始轉矩設定為電機剛好能帶動負載轉動時的值，然后電壓逐漸的平滑上升。在限定的斜坡時間和電機起動電流范圍內，使電機平滑上升到全速運轉﹔

○ 限流起動：起動時，電流快速增加到限定值，一直到電機全速運行﹔

○ 脈沖突跳起動：主要用于重型負載。

○ 自由停車或軟停車可選：可以適用不同的停車場合一如消除水泵的水錘效應，以滿足特殊需要﹔

○ 文字顯示功能：LCD 液晶屏顯示各種工況及各種語言可選，編程及故障狀態下均有文字顯示說明，操作直觀方便﹔

○ 系統通訊功能：內置通訊端口。RS一485 與遠程終端設備的多點通訊（通訊協議 Modbus 及 Porfibus 可選）通過此項功能可以直接與上位 PC機通訊來實現遙控及遙信等功能。

應用領域：

廣泛應用于電力系統、機械制造、水泥生產、冶金、礦山、采油、化工、水處理等行業的鼠籠式交流異步、同步電機。作為三相電壓 3KV-10KV 中高壓電機起動、控制、保護、軟停之用。

技術指標：

● 負載種類：三相中高壓鼠籠式異步電機、同步電機

● 交流電壓：3kV、3.3kV、6kV、6.6kV、10kV AC-15%～+10%

● 絕緣電壓：線電壓：3000V、6000V、10000V；絕緣電壓：18000V、25000V、42000V

● 過載容量：連續：125%控制器標稱值；過載：500%/60秒。

● 頻率：50Hz/60Hz±2Hz 自動選擇

● 主回路組成：（12SCRS、18SCRS或30SCRS視型號而定）

● SCR反向峰值電壓：13000V～32500V（視型號而定）

● 相序：RNMV允許在任何相序下工作

● 瞬時過電壓保護：dv/dt 吸收網絡

● 冷卻：自然冷卻

● 旁路：具有直接起動容量的旁路真空接觸器，額定電流大于 450A 時旁路采用固定式真空斷路器。

● 環境條件：機柜溫度 0℃～50℃(32℃～122℃)，底盤溫度 0℃～50℃﹔（一20℃～50℃可選加熱器 )；海拔 2000米及以下 ,5%～95% 相對濕度；海拔 2000 米及以上，采用降容使用。

● 控制方式：用戶提供2或3線 220VAC或220VDC ,1000VA

● 輔助繼電器：C 型干式繼電器，5～10A 250V，一個可編程聯鎖繼電器，一個旁路繼電器，一個故障輸出；繼電器

電機的保護

● 電流：二段式定時、反時限過流保護（限時速斷、僅限于 G 型、過電流）；二段式負序定時、反時過流保護（負序限時速斷、僅限于 G 型、負序過電流）

● 過載：堵轉保護、過負荷報警

● 溫度：用溫度繼電器的保護（溫度過高、溫度升高）

對軟起動的保護

● 溫度：對 SCR 組件的保護當溫度超過 85℃時，跳閘

● 起動時間過長保護：起動時間超過 120秒跳閘

● 輸入缺相：三相電源缺任一相都無法起動并故障報警

● 每小時起動次數：每小時起動次數不超過 6次，起動***小時間間隔：5 分鐘。





中高壓軟起動器（固定式）安裝方式

中高壓軟起動器（固定式）柜體示意圖

產品選型表：

備注：

1.軟起動器的承載能力：起動電機時，起動電流為5倍軟起動器額定電流時，***允許起動時間為15秒；4倍軟起動器額定電流時，***允許起動時間為40秒；3倍軟起動器額定電流時，***允許起動時間為70秒，否則，請選大一檔產品；
2.電機功率超過***適應電機功率時，應選用大一檔產品；
3.電機功率在2000kW以上時，請再加一個差動保護箱﹔
4.400A以上的產品，旁路接觸器均采用固定式真空斷路器代替﹔
5.軟起動器的額定電流根據用戶電機的額定電流來進行標稱﹔
6.大于14000kW以上的型號﹐需協議訂貨。
