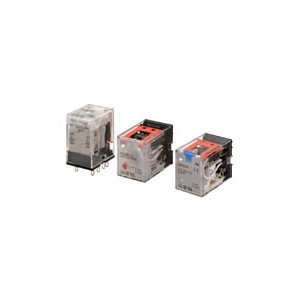

歐姆龍繼電器 控制柜用繼電器 微型功率繼電器 MY-GS系列 MY2N-GS

本體

標準型 無動作指示燈



極數	型號	額定電壓(V)
2	MY2-GS	AC12、24、48、100/110、110/120、200/220、220/240 DC6、12、24、48、100/110
4	MY4-GS	AC12、24、48、100/110、110/120、200/220、220/240 DC6、12、24、48、100/110



標準型 帶動作指示燈



極數	型號	額定電壓(V)
2	MY2N-GS	AC12、24、48、100/110、110/120、200/220、220/240 DC6、12、24、48、100/110、220
4	MY4N-GS	AC12、24、48、100/110、110/120、200/220、220/240 DC6、12、24、48、100/110、220



標準型 帶動作指示燈和閉鎖擺桿



極數	型號	額定電壓(V)
2	MY2IN-GS	AC12、24、48、100/110、110/120、200/220、220/240 DC6、12、24、48、100/110、220
4	MY4IN-GS	AC12、24、48、100/110、110/120、200/220、220/240 DC6、12、24、48、100/110、220



線圈浪涌吸收用二極管內置型 帶動作指示燈



極數	型號	額定電壓(V)
2	MY2N-D2-GS	DC12、24、48、100/110、220
4	MY4N-D2-GS	DC12、24、48、100/110、220



線圈浪涌吸收用二極管內置型 帶動作指示燈和閉鎖擺桿



極數	型號	額定電壓(V)
2	MY2IN-D2-GS	DC12、24、48、100/110、220
4	MY4IN-D2-GS	DC12、24、48、100/110、220



線圈浪涌吸收用CR回路內置型 帶動作指示燈



極數	型號	額定電壓(V)
2	MY2N-CR-GS	AC100/110、110/120、200/220、220/240
4	MY4N-CR-GS	AC100/110、110/120、200/220、220/240



線圈浪涌吸收用CR回路內置型 帶動作指示燈和閉鎖擺桿



極數	型號	額定電壓(V)
2	MY2IN-CR-GS	AC100/110、110/120、200/220、220/240
4	MY4IN-CR-GS	AC100/110、110/120、200/220、220/240



選裝件（另售）

表面連接插座



針數	適用繼電器型號	端子形狀	安裝方法	形狀	型號	固定支架型號
8	MY2-GS MY2N-GS MY2IN-GS MY2N-D2-GS MY2IN-D2-GS MY2N-CR-GS MY2IN-CR-GS	螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用		PYFZ-08-E	PYC-A1*3
		螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用		PYF08A-N	PYC-A1*3
		Push-In Plus端子 (帶分離桿插座插座一體型)	DIN導軌安裝、螺釘緊固安裝共用*2		PYF-08-PU	─
14	MY4-GS MY4N-GS MY4IN-GS MY4N-D2-GS MY4IN-D2-GS MY4N-CR-GS MY4IN-CR-GS	螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用		PYFZ-14-E	PYC-A1*3
		螺釘端子 手指保護結構*1 (螺釘尺寸M3)	DIN導軌安裝、螺釘緊固安裝共用		PYF14A-N	PYC-A1*3
		Push-In Plus端子 (帶分離桿插座插座一體型)	DIN導軌安裝、螺釘緊固安裝共用*2		PYF-14-PU	─



*1. 手指保護型產品為（PYFZ-□-E、PYF□A-N）插座本體與端子蓋的一體型。圓形端子無法使用，請使用Y形端子、圓柱型端子等。
*2. PYF-□□-PU的DIN掛鉤操作部有螺釘安裝孔，拉出DIN掛鉤操作部，可以安裝螺釘。
*3. 適用固定支架的型號。固定支架為2個1套。

背面連接插座



針數	適用繼電器型號	端子形狀	形狀	型號	固定支架型號
8	PY08-02	印刷電路板用端子		PY08-02	PYC-P
14	PY14-02	印刷電路板用端子		PY14-02



插座用附件

固定支架



外觀*1	型號	重量*2	用途
	PYC-A1	約0.54g	插座與繼電器配套使用
	PYC-P	約1.4g	插座與繼電器配套使用



*1. 描述了繼電器本體與插座、固定支架組合使用時的外觀。
*2. PYC-A1為2個一套。上述重量為1個的重量。
