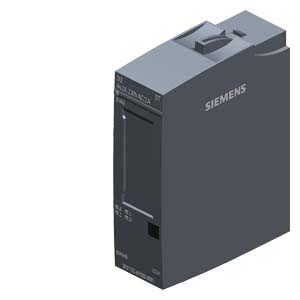

SIMATIC ET 200SP， 數字輸出模塊， 數字輸出 4個 24..230V AC/2A 標準 適合用于 B1 類型的基座單元， 顏色代碼 CC41， 模塊診斷 |
| 一般信息 |
| 產品類型標志 |
DQ 4x24 ... 230 VAC/2 A ST |
| 硬件功能狀態 |
FS05 以上版本 |
| 固件版本 |
V1.0 |
| ● 可更新固件 |
是 |
| 可用的基本單元 |
BU 類型 B1 |
| 模塊特有彩色標牌板的顏色代碼 |
CC41 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V13 / V13 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP3 / - |
| ● PROFIBUS 版本 GSD 版 / GSD 修訂版以上 |
GSD，修訂版 5 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
GSDML V2.3 |
| 運行模式 |
| ● DQ |
是 |
| ● 帶節能功能的 DQ |
否 |
| ● PWM |
否 |
| ● 過采樣 |
否 |
| ● MSO |
否 |
| 電源電壓 |
| 額定值 (AC) |
230 V |
| 允許范圍，下限 (AC) |
20.4 V |
| 允許范圍，上限 (AC) |
264 V |
| 輸入電流 |
| 耗用電流（額定值） |
11.5 mA |
| 輸出電壓 / 標題 |
| 額定值 (AC) |
230 V; 24V AC 至 230V AC |
| 功率損失 |
| 功率損失，典型值 |
9 W; 有功功率，負載電壓 230 V，所有輸出端負載 2 A，50 Hz |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
1 byte; + 1 個字節用于 QI 信息 |
| ● 輸入端 |
1 byte; 帶 QI |
| ● 輸出端 |
1 byte |
| 硬件擴展 |
| 自動編碼 |
|
| ● 機械編碼鍵的類型 |
類型 C |
| 數字輸出 |
| 數字輸出類型 |
Triac 帶過零點識別 |
| 數字輸出端數量 |
4 |
| M 開關 |
否 |
| P 開關 |
是 |
| 可編程的數字輸出端 |
否 |
| 短路保護 |
否; 使用 B1 類型 BU 時，應使用安裝靈活的 10 A 細保險絲 |
| 控制數字輸入 |
是 |
| 符合 NEMA 防護等級的電機起動器***大規格 |
5 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
2 A |
| ● 照明負載時的***大值 |
100 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
20.4 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
2 A |
| ● 針對信號“1”的允許范圍，***小值 |
10 mA |
| ● 針對信號“1”的允許范圍，***大值 |
2 A |
| ● 針對信號“0”的剩余電流，***大值 |
460 µA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
10 ms |
| ● 從 ”1” 到“0”，***大值 |
10 ms |
| 兩個輸出端并聯 |
| ● 用于邏輯連接 |
否 |
| ● 用于增加功率 |
否 |
| ● 用于冗余控制負載 |
是 |
| 開關頻率 |
| ● 電阻負載時的***大值 |
10 Hz |
| ● 電感負載時的***大值 |
0.5 Hz; 更高頻率可用，參見產品手冊/產品信息 |
| ● 照明負載時的***大值 |
1 Hz |
| 輸出端的總電流 |
| ● 每個通道的***大電流 |
2 A |
| ● 每個模塊的***大電流 |
8 A |
| 輸出端的總電流（每個模塊） |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
8 A |
| — ***高可達 50 ℃，***大值 |
6 A |
| — ***高可達 60 ℃，***大值 |
4 A |
| 垂直安裝位置 |
| — ***高可達 30 ℃，***大值 |
8 A |
| — ***高可達 40 ℃，***大值 |
6 A |
| — ***高可達 50 ℃，***大值 |
4 A |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 報警/診斷/狀態信息 |
| 診斷功能 |
否 |
| 可接入替代值 |
是 |
| 報警 |
| ● 診斷報警 |
否 |
| 診斷 |
| ● 電源電壓監控 |
否 |
| ● 斷線 |
否 |
| ● 短路 |
否 |
| ● 累積故障 |
是 |
| 診斷顯示 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● 通道狀態顯示 |
是; 綠色 LED |
| ● 用于通道診斷 |
否 |
| ● 用于模塊診斷 |
是; 綠色 / 紅色 DIAG-LED |
| 電位隔離 |
| 通道的電勢分離 |
| ● 在通道之間 |
否 |
| ● 在通道和背板總線之間 |
是 |
| ● 在通道和電子元件電源電壓之間 |
否 |
| 絕緣 |
| 絕緣測試，使用 |
2545 V DC/2 s（例行測試） |
| 標準、許可、證書 |
| 適用于安全功能 |
否 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
60 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
2 000 m; 根據需要：安裝高度高于 2000 m |
| 尺寸 |
| 寬度 |
20 mm |
| 高度 |
73 mm |
| 深度 |
58 mm |
| 重量 |
| 重量，約 |
50 g |
