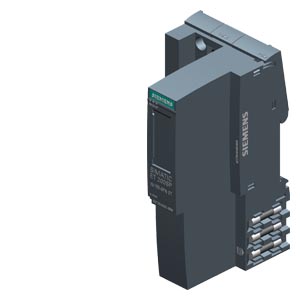

SIMATIC ET 200SP， PROFINET 接口模塊 IM 155-6PN 標準型， ***多 32 外圍模塊， 和 16 ET 200AL 模塊， Single Hot SWAP， 包括服務器模塊 (6ES7193-6PA00-0AA0) |
| 一般信息 |
| 產品類型標志 |
IM 155-6 PN ST |
| 硬件功能狀態 |
FS03 以上版本 |
| 固件版本 |
|
| ● 可更新固件 |
是 |
| 產品功能 |
| ● I&M 數據 |
是; I&M0 至 I&M3 |
| ● 運行期間更換模塊（熱插拔） |
是; 單個熱插拔 |
| ● 時鐘同步模式 |
否 |
| 附帶程序包的 |
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 |
V14 |
| ● STEP 7 可組態/ 已集成，自版本 |
V5.5 SP4 以上 |
| ● PROFINET 版本 GSD 版 / GSD 修訂版以上 |
v2.3 / - |
| 配置控制 |
| 通過數據組 |
是 |
| 電源電壓 |
| 額定值 (DC) |
24 V |
| 允許范圍，下限 (DC) |
19.2 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 反極性保護 |
是 |
| 短路保護 |
是 |
| 電源和電壓斷路跨接 |
| ● 停電/斷電跨接時間 |
10 ms |
| 輸入電流 |
| 耗用電流（額定值） |
450 mA |
| 耗用電流，***大值 |
550 mA |
| 接通電流，***大值 |
3.7 A |
| I²t |
0.09 A²·s |
| 功率 |
| 背板總線上的饋電功率 |
4.5 W |
| 功率損失 |
| 功率損失，典型值 |
1.9 W |
| 地址范圍 |
| 每個模塊的地址空間 |
| ● 每個模塊的地址空間，***大值 |
256 byte; 每個輸入端 / 輸出端 |
| 每個站點的地址空間 |
| ● 每個站點的地址空間，***大值 |
512 byte; 取決于組態 |
| 硬件擴展 |
| 組件載體 |
| ● 可操作 ET 200SP 模塊數量，***大 |
32 |
| ● 可操作 ET 200AL 模塊數量，***大 |
16 |
| 子模塊 |
| ● 每個站點的子模塊數量，***大值 |
256 |
| 接口 |
| PROFINET 接口數量 |
1; 2 個端口（交換機） |
| 1. 接口 |
| 物理接口 |
| ● 端口數量 |
2 |
| ● 集成開關 |
是 |
| ● BusAdapter (PROFINET) |
是; 可使用的總線適配器：BA 2x RJ45、BA 2x FC、BA 2x M12 |
| 協議 |
| ● PROFINET IO 設備 |
是 |
| ● 開放式 IE 通訊 |
是 |
| ● 氣液冗余 |
是; PROFINET MRP |
| 物理接口 |
| RJ 45（以太網） |
| ● 傳輸模式 |
PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 100 Mbit/s |
是; PROFINET，100 Mbit/s，全雙工(100BASE-TX) |
| ● 自動協商 |
是 |
| ● 自動交叉 |
是 |
| 協議 |
| PROFINET IO 設備 |
| 服務 |
| — IRT |
是; 發射脈沖 250 µs 至 4 ms，125 µs 每步 |
| — PROFIenergy |
是 |
| — 按優先級啟動 |
是 |
| — 共享設備 |
是 |
| — 共享設備中的 IO 控制器的***大數量 |
2 |
| 冗余模式 |
| ● PROFINET 系統冗余 (S2) |
否 |
| 氣液冗余 |
| — MRP |
是 |
| — MRPD |
否 |
| 開放式 IE 通訊 |
| ● TCP/IP |
是 |
| ● SNMP |
是 |
| ● LLDP |
是 |
| 報警/診斷/狀態信息 |
| 狀態顯示 |
是 |
| 報警 |
是 |
| 診斷功能 |
是 |
| 診斷顯示 LED |
| ● RUN LED |
是; 綠色 LED |
| ● ERROR LED |
是; 紅色 LED |
| ● MAINT LED |
是; 黃色 LED |
| ● 電源電壓監控 (PWR-LED) |
是; 綠色 PWR-LED |
| ● LINK TX/RX 連接顯示 |
是; BusAdapter上 2 個綠色的 Link LED |
| 電位隔離 |
| 在背板總線和電子元件之間 |
否 |
| 在 PROFINET 和所有其他電路之間 |
是; AC 1 500 V（類型檢驗） |
| 在電源和所有其他電路之間 |
否 |
| 允許的電位差 |
| 在不同電路之間 |
安全特低電壓 SELV |
| 絕緣 |
| 絕緣測試，使用 |
707 V DC（測試類型） |
| 標準、許可、證書 |
| 網絡負載等級 |
2 |
| 安全級別 |
符合安全級別 1 測試案例 V1.1.1 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
-30 °C |
| ● 水平安裝，***大值 |
60 °C |
| ● 垂直安裝，***小值 |
-30 °C |
| ● 垂直安裝，***大值 |
50 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| 連接技術 / 標題 |
| ET 連接 |
| ● 通過 BU/BA 發送 |
是; + 16 ET 200AL 模塊 |
| 尺寸 |
| 寬度 |
50 mm |
| 高度 |
117 mm |
| 深度 |
74 mm |
| 重量 |
| 重量，約 |
147 g; 無BusAdapter |
