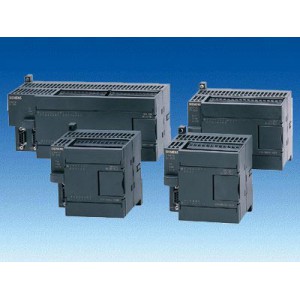

***備件*** SIMATIC S7-200,CPU 221 緊湊型設備,DC Stromvers. 6 DE DC/4 DA DC 4 KB Progr./2 KB 數據 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 接通電流，***大值 |
10 A; 28.8 V 時 |
| 來自電源電壓 L+，***大值 |
900 mA; 80 至 900 mA |
| 傳感器供電 |
| 24 V 傳感器供電 |
| ● 24 V |
是; 允許范圍：15.4 至 28.8 V |
| ● 短路保護 |
是; 電子的，在 600 mA 時 |
| ● 輸出電流，***大值 |
180 mA |
| 功率損失 |
| 功率損失，典型值 |
3 W |
| 存儲器 |
| 存儲器模塊數量（可選） |
1; 插拔式存儲器模塊，內容與集成 EEPROM 一致 |
| 工作存儲器 |
| ● 集成（用于程序） |
4 kbyte |
| ● 集成（用于數據） |
2 kbyte |
| 緩沖 |
| ● 存在 |
是; 程序：整個程序位于集成 EEPROM 中，免維護，可通過 CPU 編程；數據：整個從 PG/PC 下載的 DB 1 位于集成 EEPROM 中，免維護，DB 1 的即時數值位于 RAM 中，剩余標記、計時器、計數器等通過高效電容器免維護；可選擇用于長時間緩沖的電池 |
| 蓄電池 |
| 緩沖器電池 |
| ● 緩沖器時間，***大值 |
50 h; （40 °C 下至少 8 小時）；200 天（典型值）附帶可選擇的電池模塊 |
| CPU-處理時間 |
| 對于位運算，***大值 |
0.37 µs |
| 計數器、定時器及其剩磁 |
| S7 計數器 |
| ● 數量 |
256 |
| 剩磁 |
| — 可調整 |
是; 關于高效電容器或電池 |
| — 下限 |
1 |
| — 上限 |
256 |
| 計數范圍 |
| — 下限 |
0 |
| — 上限 |
32 767 |
| S7 時間 |
| ● 數量 |
256 |
| 剩磁 |
| — 可調整 |
是; 關于高效電容器或電池 |
| — 上限 |
65 |
| 時間范圍 |
| — 下限 |
1 ms |
| — 上限 |
54 min; 4 個計時器：1 ms 至 30 s；16 個計時器：10 ms 至 5 min；236 個計時器：100 ms 至 54 min |
| 數據范圍及其剩磁 |
| 標記 |
| ● 數量，***大值 |
32 byte |
| ● 存在剩磁 |
是; M 0.0 至 M 31.7 |
| ● 在帶電池的情況下保留 |
0 至 255，關于高效電容器或電池，可調整 |
| ● 在不帶電池的情況下保留 |
0 至 112 在 EEPROM 中，可調整 |
| 硬件擴展 |
| 可連接的編程設備/PC |
SIMATIC PG/PC，標準 PC |
| 數字輸入 |
| 數字輸入端數量 |
6; 集成 |
| 源型輸入/漏性輸入 |
是; 可選擇，每組 |
| 輸入電壓 |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
0 至 5 V |
| ● 對于信號“1” |
***小值 15 V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 全部 |
| — 從“0”到“1”時，***小值 |
0.2 ms |
| — 從“0”到“1”時，***大值 |
12.8 ms |
| 對于報警輸入端 |
| — 可參數化 |
是; E 0.0 至 E 0.3 |
| 用于技術功能 |
| — 可參數化 |
是; （E 0.0 至 E 0.5）30 kHz |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m; 標準入口： 500 m，快速計數器： 50 m |
| ● 未屏蔽，***大值 |
300 m; 不用于高速信號 |
| 數字輸出 |
| 數字輸出端數量 |
4; 晶體管 |
| 短路保護 |
否; 外部預設 |
| 感應式關閉電壓的限制 |
1 W |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
0.75 A |
| ● 照明負載時的***大值 |
5 W |
| 輸出電壓 |
| ● 對于信號 “1”，***小值 |
DC 20 V |
| 輸出電流 |
| ● 對于信號“1”的額定值 |
750 mA |
| ● 針對信號“0”的剩余電流，***大值 |
0.1 mA |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
15 µs; 標準輸出，***大值（A 0.2 至 A 0.3）15 µs；脈沖輸出，***大值（A 0.0 至 A 0.1）2 µs |
| ● 從 ”1” 到“0”，***大值 |
100 µs; 標準輸出，***大值（A 0.2 至 A 0.3）100 µs；脈沖輸出，***大值（A 0.0 至 A 0.1）10 µs |
| 兩個輸出端并聯 |
| ● 用于增加功率 |
是 |
| 開關頻率 |
| ● 電阻負載的脈沖輸出端，***大值 |
20 kHz; A 0.0 至 A 0.1 |
| 輸出端的總電流（每組） |
| 所有安裝位置 |
| — ***高可達 40 ℃，***大值 |
3 A |
| 水平安裝位置 |
| — ***高可達 55 ℃，***大值 |
3 A |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
150 m |
| 模擬輸入 |
| 模擬電位計數量 |
1; 模擬電位計；分辨率 8 位 |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1 mA |
| 1. 接口 |
| 接口類型 |
集成 RS 485 接口 |
| 物理組成 |
RS 485 |
| 協議 |
| ● MPI |
是; 作為 MPI 從站，用于和 MPI 主站的數據交換（S7-300/S7-400-CPU、OP、TD、按鈕式面板）；S7-200 內部 CPU/CPU 通訊在 MPI 網絡中可能受限；傳輸速率 19.2/187.5 kbit/s |
| ● PPI |
是; 附帶 PPI 協議，用于編程功能、HMI 功能 (TD 200,OP)，S7200內部CPU/CPU通訊；傳輸速率 9.6/19.2/187.5 kbit/s |
| ● 串行數據交換 |
是; 作為可自由編程的接口，使用附帶 ASCII 協議波特率的外部設備用于串聯數據交換： 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 kbps；PC/PPI 電纜也可用作 RS 232/RS 485 變換器 |
| MPI |
| ● 傳輸速率，***小值 |
19.2 kbit/s |
| ● 傳輸速率，***大值 |
187.5 kbit/s |
| 集成功能 |
| 計數器數量 |
4; 快速計數器（每 30 kHz），32 位（包括符號），可用作正向或反向計數器或用于連接 2 個附帶 2 個旋轉 90° 的脈沖序列的增量編碼器（***大 20 kHz（A/B）計數器）；釋放和復位輸入可參數化；當達到額定值時有中斷可能（包括任意內容的子程序的調用）；轉換計數方向等 |
| 計數頻率（計數器），***大值 |
30 kHz |
| 報警輸入端的數量 |
4; 4 個上升脈沖和/或 4 個下降脈沖 |
| 脈沖輸出端的數量 |
2; 快速輸出端，20 kHz，有中斷可能；脈沖波長和頻率可調制 |
| 極限頻率（脈沖） |
20 kHz |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
是 |
| ● 在通道之間，分組點數 |
2 和 4 |
| 數字輸出電位隔離 |
| ● 在通道之間 |
是; 光電耦合器 |
| ● 在通道之間，分組點數 |
4 |
| 允許的電位差 |
| 在不同電路之間 |
DC 500 V 在 DC 24 V 和 DC 5 V 之間 |
| 環境要求 |
| 運行中的環境溫度 |
| ● 水平安裝，***小值 |
0 °C |
| ● 水平安裝，***大值 |
55 °C |
| ● 垂直安裝，***小值 |
0 °C |
| ● 垂直安裝，***大值 |
45 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 允許范圍，下限 |
860 hPa |
| ● 允許范圍，上限 |
1 080 hPa |
| 相對空氣濕度 |
| ● 操作，***小值 |
5 % |
| ● 操作，***大值 |
95 %; RH 應力強度 2 符合 IEC 1131-2 |
| 組態 |
| 編程 |
| ● 操作備用裝置 |
二進制運算、比較運算、時間運算、計數運算、時鐘運算、傳輸運算、表格運算、邏輯運算、移動和旋轉運算、轉換運算、程序控制運算、中斷和通訊運算、堆疊運算、固定點運算、浮點運算、數字功能 |
| ● 程序編輯 |
自由循環 (OB 1)，報警控制，時間控制（1 至 255 ms） |
| ● 程序組織 |
1 OB，1 DB，1 SDB 子程序有/無參數傳輸 |
| ● 子程序數量，***大值 |
64 |
| 編程語言 |
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| 技術保護 |
| ● 用戶程序保護/密碼保護 |
是; 3 級密碼保護 |
| 連接技術 |
| 插拔式 I/O 端子 |
否 |
| 尺寸 |
| 寬度 |
90 mm |
| 高度 |
80 mm |
| 深度 |
62 mm |
| 重量 |
| 重量，約 |
270 g |
