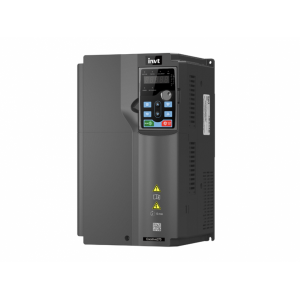

Goodrive270系列風機水泵專用變頻器
Goodrive270 (GD270)系列變頻器是一款風機水泵專用變頻器，針對風機泵類應用進行了優化設計，使其更簡單易用，可應用于污水處理、暖通空調、化工，冶金、電力等行業的風機水泵類負載驅動。
功率范圍：1.5kW～500kW
電壓等級: AC 3PH 380V～480V
產品特點
尺寸優化：書本型設計，易安裝，產品結構更緊湊
* 同異步電機兼容：支持同步和異步電機驅動
* 即裝即用：集成風機水泵行業應用功能(HVAC)
* 節能**：集成全新ECO節能算法，節約運行成本
* 靈活配置：可選配內置直流電抗器以及輸出電抗器
* 擴展靈活：支持Profifibus-DP、Profifinet、CANopen等主流通訊及I/O擴展
* 防護升級：核心電路板標配加厚防護涂層
* 超長質保：24個月（中國區）
規格參數
1、GD270產品型號
2. GD270規格參數
|
功能描述
|
規格指標
|
|
功率輸入
|
輸入電壓（V）
|
AC 3PH 380~480V額定電壓：380V
|
|
允許電壓暫態波動
|
-15%~+10%
|
|
輸入頻率（Hz）
|
50Hz或60Hz，允許范圍47~63Hz
|
|
功率輸出
|
輸出電壓（V）
|
0~輸入電壓
|
|
輸出頻率（Hz）
|
0~400Hz
|
|
技術控制性能
|
控制方式
|
空間電壓矢量控制模式，無PG矢量控制模式
|
|
電機類型
|
異步電機、永磁同步電機
|
|
調速比
|
異步機1：200（SVC），同步機1：20（SVC）
|
|
速度控制精度
|
±0.2%（無PG矢量控制）
|
|
速度波動
|
± 0.3%（無PG矢量控制）
|
|
轉矩響應
|
<20ms（無PG矢量控制）
|
|
轉矩控制精度
|
±10%（無PG矢量控制）
|
|
過載能力
|
110%額定電流1分鐘，每5分鐘允許過載1次
|
|
運行控制性能
|
頻率設定方式
|
數字設定、模擬量設定、脈沖頻率設定、多段速運行設定、簡易PLC設定、PID設定、通訊設定等。
可實現設定的組合和設定通道的切換。
|
|
自動電壓調整功能
|
當電網電壓變化時，能自動保持輸出電壓恒定
|
|
故障保護功能
|
提供多種故障保護功能：過流、過壓、欠壓、過溫、缺相、過載等保護功能
|
|
轉速追蹤再起動功能
|
實現對旋轉中的電機的無沖擊平滑起動
|
|
外圍接口
|
端子模擬量輸入分辯率
|
不大于20mV
|
|
端子開關量輸入分辯率
|
不大于2ms
|
|
模擬輸入
|
2路，AI1：0(2)~10V/0(4)~20mA，AI2：-10~10V
|
|
模擬輸出
|
2路，AO0/AO1：0(2)~10V/0(4)~20mA
|
|
數字輸入
|
5路普通輸入，蕞大頻率1kHz，內部阻抗：3.3kΩ
1路高速輸入，蕞大頻率50kHz
|
|
數字輸出
|
1路Y端子開路集電極輸出，與S4共用端子，通過跳線選擇功能。
|
|
繼電器輸出
|
1路可編程繼電器輸出
RO1A常開，RO1B常閉，RO1C公共端
觸點容量：3A/AC250V，1A/DC30V
|
|
擴展接口
|
2個擴展接口：SLOT1、SLOT2
可擴展通訊卡，I/O卡等
|
|
其它
|
安裝方式
|
支持壁掛式、落地式、法蘭式安裝三種方式
|
|
運行環境溫度
|
-10~50℃，40℃以上降額使用
|
|
防護等級
|
200kW及以下IP20
220kW及以上IP00，可選配IP20組件
|
|
污染等級
|
2級
|
|
冷卻方式
|
1.5kW：自然風冷
2.2kW（含）以上：強制風冷
|
3. GD270額定參數表
AC 3PH 380V 機型額定參數
|
變頻器型號
|
輸出功率（kW）
|
輸入電流（A）
|
輸出電流（A）
|
|
GD270-1R5-4
|
1.5
|
5
|
3.7
|
|
GD270-2R2-4
|
2.2
|
6
|
5
|
|
GD270-004-4
|
4
|
15
|
9.5
|
|
GD270-5R5-4
|
5.5
|
20
|
13
|
|
GD270-7R5-4
|
7.5
|
27
|
17
|
|
GD270-011-4 (-L1)
|
11
|
35(35)
|
25
|
|
GD270-015-4 (-L1)
|
15
|
44(44)
|
32
|
|
GD270-018-4 (-L1)
|
18
|
46(46)
|
38
|
|
GD270-022-4 (-L1)
|
22
|
54(54)
|
45
|
|
GD270-030-4 (-L1)
|
30
|
75(56)
|
60
|
|
GD270-037-4 (-L1)
|
37
|
90(69)
|
75
|
|
GD270-045-4 (-L1)
|
45
|
108(101)
|
92
|
|
GD270-055-4 (-L1)
|
55
|
142(117)
|
115
|
|
GD270-075-4 (-L1)
|
75
|
177(149)
|
150
|
|
GD270-090-4 (-L1)
|
90
|
200(171)
|
180
|
|
GD270-110-4 (-L1)
|
110
|
240(205)
|
215
|
|
GD270-132-4 (-L1)
|
132
|
278(235)
|
250
|
|
GD270-160-4 (-L1)
|
160
|
310(296)
|
305
|
|
GD270-185-4 (-L1)
|
185
|
335(320)
|
330
|
|
GD270-200-4 (-L1)
|
200
|
385(368)
|
380
|
|
GD270-220-4(-Ln)
|
220
|
430(411)
|
425
|
|
GD270-250-4(-Ln)
|
250
|
465(444)
|
460
|
|
GD270-280-4(-Ln)
|
280
|
540 (485)
|
530
|
|
GD270-315-4(-Ln)
|
315
|
605 (550)
|
600
|
|
GD270-355-4(-Ln)
|
355
|
655 (600)
|
650
|
|
GD270-400-4-Ln
|
400
|
660
|
720
|
|
GD270-450-4-Ln
|
450
|
745
|
820
|
|
GD270-500-4-Ln
|
500
|
800
|
860
|
注意：
* n=1 或 3
* 額定輸出電流定義為輸出電壓為 380V 時的輸出電流。
* 在允許的輸入電壓范圍下，輸出電流不能超過其額定輸出電流；輸出功率也不能超過其額定輸出功率。
* 355kW 以下變頻器輸入電流是在輸入電壓 380V，并且沒有配直流電抗器和輸入輸出電抗器的情況下的實測的結果。
