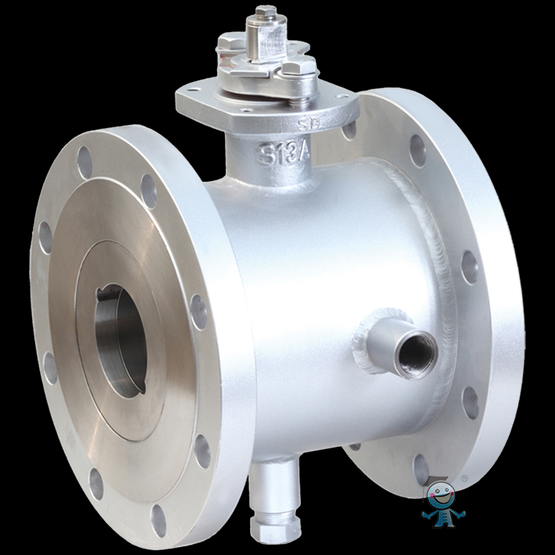

艾默生 KTM 型蒸汽夾套閥 KTM 夾套式球閥采用全法蘭對法蘭焊接夾套



　　KTM 夾套式球閥采用全法蘭對法蘭焊接夾套，以有效地保持介質溫度



　　特點



　　擁有成熟 OM-II 內部設計的增強設計特點是實現***大的安全性、密封完整性和可靠性



　　全閥套設計可有效地維持介質溫度



　　抗高壓閥套允許壓力高達 1.0 MPa （145 psi） 的蒸汽或冷卻介質進入



　　加固的 PTFE 軸承和填料環實現出眾性能



　　組合式結構閥帽和閥座支撐使維護簡化



　　設計緊湊輕盈



　　ISO 5211 標準的頂部安裝法蘭



　　確定的位置指示器



　　防噴出閥軸（DN 100/ NPS 4 及以上）



　　閥軸密封位于下端，以防止液體黏連，并***大限度地減少過大的扭矩和閥軸扭轉



　　除了標配的 E 型閥座外，還有多種閥座可供選擇。每種閥座均擁有多樣性能，適用于各種應用



　　PTFE / PFA 聚合物：E 型閥座（標配）



　　PEEK 閥座（選配）



　　Gratite? 閥座（選配）



　　規格



　　認證消防安全、PED、逸散性排放、CE、符合 SIL



　　端部連接法蘭式



　　應用瀝青混合、批量、潤滑油混合、機器、產品混合、混合/攪拌、產品輸送、精煉



　　閥體設計長型式



　　材料316 不銹鋼、碳鋼



　　壓力等級ASME



　　過程連接類型CL150RF、CL300RF、法蘭式、300RF、150RF



　　閥座/密封類型球形、金屬對金屬、軟密封



　　關斷等級V 級 （FCI 70-2）、API 598、零泄漏、VI 級 （FCI 70-2）



　　標準ASME B16.34、API 608



　　閥門尺寸NPS 1/DN 25、NPS 1/2/DN 15、NPS 1-1/2/DN 40、NPS 2/DN 50、NPS 3/4/DN 20、NPS 3/DN 80、NPS 4/DN 100、NPS 6/DN 150、NPS 8/DN 200



　　閥門尺寸標準DN、NPS



　　閥門類型球、浮動球閥



　　介質腐蝕性液體/氣體、流體



　　文檔與圖紙



　　數據清單與公告



　　Data Sheets: 夾套球閥， KTM-ZH



　　中文 876.9 kb .PDF
