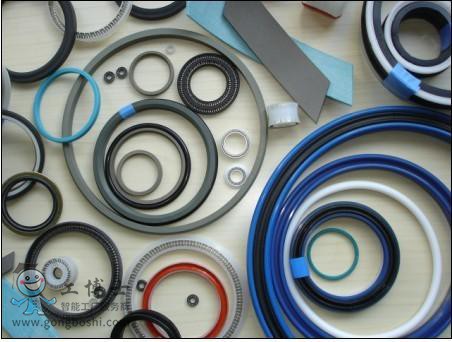

蘇州永芯科技有限公司是運動和控制系統中密封部件的供應商，為傳動控制、自動化設備及航空提供密封解決方案，銷售各種密封件、液壓、氣動和流體控制產品及元器件。在密封件方面， 永芯提供液壓密封及氣動密封類產品，產品包括：動密封、靜密封、密封圈、油封、墊片、盤根等。

組合墊圈

組合墊圈，是由橡膠圈和金屬環整體粘合硫化而成，是用來密封螺紋和法蘭連接的密封圓環，圓環包括一個金屬環和一個橡膠密封墊。

中文名 組合墊圈



工作壓力 ≤40 Mpa



溫    度 -25℃ ～ +100℃



介    質 液壓油



1 基本信息



2 詳細描述





組合墊圈



金屬環防銹處理，橡膠圈一般采用耐油丁腈膠或氟橡膠。組合墊有公制和英制兩種尺寸，有標準JB982-77規定組合墊的金屬墊加橡膠的組合形式。組合密封墊圈供螺紋管接頭及螺塞密封用，它一般和卡套式管接頭一起使用，用來堵油口，主要用于液壓閥管接頭螺紋連接處的端面靜密封，適用英國、美國標準英制螺紋和法國、德國標準公制螺紋連接處的端面靜密封等。組合密封墊圈根據結構形式可分為A型、B型；根據包膠的不同可分為全包、半包。







用途說明



適用于油為介質的管路系統中，供焊接，卡套，擴大管接頭，螺塞及機械裝置的壓力系統密封，為防止油液，燃料，水和藥品等泄漏。由于其結構簡單、密封高效、且價格低廉，使其在機械制造業得到廣泛應用。



技術數據



工作壓力：　≤40 Mpa



溫度：-25℃ ～ +100℃



介質：液壓油



材料性能



材質：橡膠、金屬材質



組合墊圈尺寸表



規格外徑內徑鐵片厚度公差膠厚規格外徑內徑鐵片厚度公差膠厚



+0.13±0.13±0.13+0.13±0.13±0.13-22924.0016.701.50+/-0.10



0.85-31017.0010.701.50+/-0.100.70-23024.00



17.401.50+/-0.100.90-31218.1011.801.50+/-0.100.65-23124.7018.001.50



+/-0.101.05-31319.0012.701.50+/-0.10.70



組合墊圈以耐油丁腈膠為主，也可根據工況條件，設計制造滿足使用要求(使用特殊橡膠材質制作)的國標、非標組合墊圈。組合墊圈根據結構形式可分為A型、B型;根據包膠的不同可分為全包、半包，也根據實際工況條件進行選擇。一般具有耐酸、耐堿、耐油、耐老化、耐高溫等性能。…… 組合墊(組合密封墊圈)由橡膠圈和金屬環整體粘合硫化而成，是用來密封螺紋和法蘭連接的密封圓環，圓環包括一個金屬環和一個橡膠密封墊。金屬環防銹處理，橡膠圈一般采用耐油丁腈膠或氟橡膠。組合墊有公制和英制兩種尺寸，有標準JB982-77規定組合墊的金屬墊加橡膠的組合形式。組合墊圈供螺紋管接頭及螺塞密封用，它一般和卡套式管接頭一起使用，用來堵油口，主要用于液壓閥管接頭螺紋連接處的端面靜密封，適用英國、美國標準英制螺紋和法國、德國標準公制螺紋連接處的端面靜密封等。組合墊圈根據結構形式可分為A型、B型;根據包膠的不同可分為全包、半包。允許用工作壓力400Kg/cm2(39.2MPa)，工作溫度在-25-80℃間。具有密封性良好，壽命長，耐高壓可達98.8MPa，裝卸方便，用硅橡膠、氟橡膠工作溫度上限可達250oC左右。
