          簡介：

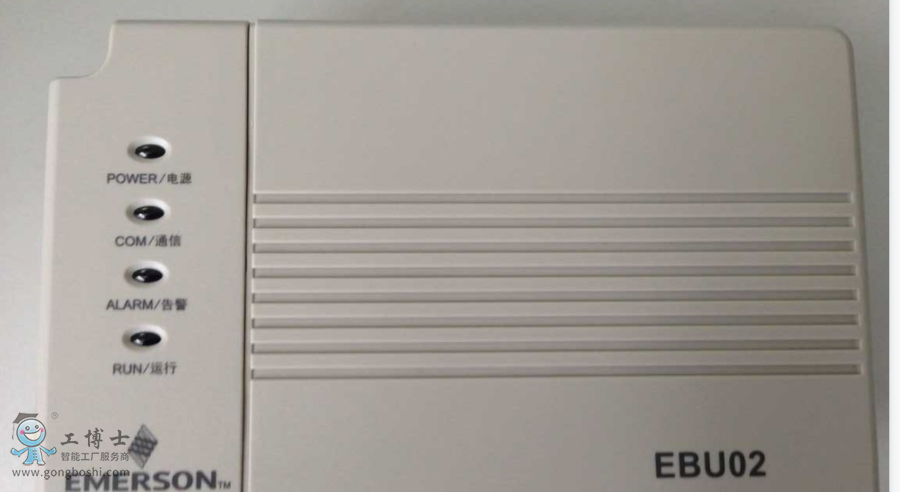

      電池巡檢儀EBU是直流操作電源系統套件之一，用于在線監測電池單體電壓。有EBU01/EBU01L和EBU02兩種型號。
             EBU01/EBU01L可以檢測24節單體電池電壓，2路溫度，1路電流。EBU02可以檢測19節單體電池電壓。

    功能：

                     1．EBU01 檢測 2 路溫度、1 路電流、24 節電池單體電壓。EBU02 檢測 19 節電池單體電壓。

              2．能根據電池單體電壓自動分成 2V、6V、12V 三檔測量以提高測量精度。

             3．電池監測儀開機時，任一測量通道的電壓大于約 36V 時，電池監測儀關閉所有測量通道，
                           停止測試。告警燈會閃爍。必須斷電消除故障才能恢復測試。

             4．在電池監測儀運行過程中，任一測量通道的電壓大于約 16.7V 時，電池監測儀關閉所有測量通

                    道，停止測量并自動復位，如果復位后檢測到的電壓仍大于 16.7V 時，重復以上過程。復位過程中

                    告警燈會閃爍，此過壓消除后電池監測儀可自行恢復正常工作。

     產品特點：

                    可配置1～8個電池采集模塊，實現19～192路或24～152路電池的電壓采集
                    電池電壓采集速度快，單體采集速度達ms級
                    既可用于鉛酸電池，也可用于鎳鎘電池
                    單獨購買溫度傳感器和霍爾傳感器后，配套EBU01/EBU01L就可以測量電池溫度和電池組電流
                    采用小型模塊化結構設計，所需空間小，DIN導軌安裝，維護方便快捷
                    可以設置告警電壓門限，適應不同廠家電池及使用環境
                    可監測兩組獨立的電池，參數獨立設置
                   內置MODBUS，PBM兩種通信協議適應不同場合要求
                   安規和EMC符合CE認證

電池監測儀安裝：

EBU01 和 EBU02 安裝方法完全相同，均采用寬度為 35mm 的 DIN 導軌進行安裝，參見下圖。

      如果電池監測儀需要安裝到面板上，則其開口尺寸為：135mm×75mm。

連接 EBU01 ：

將電源線連接到上圖所示位置。

根據下圖標示連接其它電纜。第 1 節電池正極連接到 J5 的 1 腳，第 2 節電池正極連接到 J5 的 2 腳，然后依次連接，直

到將第 24 節電池正極連接到 J7 的***后一個腳上。***后，將第 24 節電池負極連接到 J9 絲印為 24 的腳上，如下圖所示。

如果電池監測儀實際測量的電池不到 24 節，則***后一節電池單體的負極需要連接到 J9 端子上絲印為 24 的腳上。所有未

連接的腳需要短接，然后再接到 J9 絲印為 24 的腳上。例如：實際接入 EBU01 的電池節數為 21 節，則將第 21 節電池單

體的正極接到圖 3 所示的腳上，將第 21 節電池單體的負極連接到 J9 絲印為 24 的腳上。然后再將 J7 端子上剩下未接線

的 6、7、8 腳短接后再接到 J9 端子上絲印為 24 的腳上。

連接 EBU02：



將電源線連接到圖 3-111 所示位置。根據下圖標示連接其它電纜。 第 1 節電池正極連接到 J5 的 1 腳，第 2 節電池正極連接到 J5 的 2 腳，然后依次連接，直到將第 19 節電池正極連接到下圖所示位置。***后，將第 19 節電池負極連接到緊挨著的腳上，如下圖所示。
如果電池監測儀實際測量的電池不到 19 節，則***后一節電池單體的負極需要連接到 J7 端子的第 4 腳上。所有未連接的

腳需要短接，然后再接到 J7 端子的第 4 腳上。例如：實際接入 EBU02 的電池節數為 17 節，則將第 17 節電池單體的正

極接到圖 7-52 所示的腳上，將第 17 節電池單體的負極連接到 J7 端子的第 4 腳上。然后再將 J7 端子上剩下未接線的 2、 3 腳短接后再接到 J7 端子的第 4 腳上。
