           產品簡介：
                      PSM-E01監控模塊采用一體化簡潔設計，內置模擬量、開關量檢測電路，可選擇通過ModBus或CDT91規約和綜合自動化系統通訊上報數據，實現變電站無人職守。特別為合作廠家小容量直流系統設計，可配套220V/110V全系列充電模塊，應用于35kV/10kV等小型變電站和各類用戶變。
                    可直接配合采用RS485通訊的充電模塊組屏，如若配套三相ER系列充電模塊使用時，需添加協議轉換單元EDU01/EDU02，將三相ER系列充電模塊的CAN通訊轉換成RS485通訊。

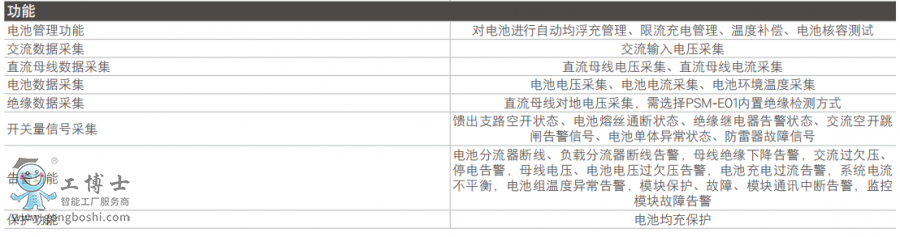

           產品特點：
                     監控配電一體化簡潔設計，組屏簡易方便，尤其適合配套充電模塊插框使用

                     中英文背光液晶顯示，界面友好

                     全面記錄歷史告警信息。電池歷史記錄及系統運行狀態

                     內部自帶正負母線對地絕緣電壓檢測及壓差超限報警功能

                     提供外置絕緣檢測、電池檢測設備告警干接點輸入監控方式

                     直接采集母線電壓，無需使用直流電壓采樣盒

                     電流采集通過外配75mv分流器實現，不采用霍爾傳感器

                     智能化電池管理，提高電池使用壽命

                     兩種標準后臺協議（ Modbus 、CDT91）可選

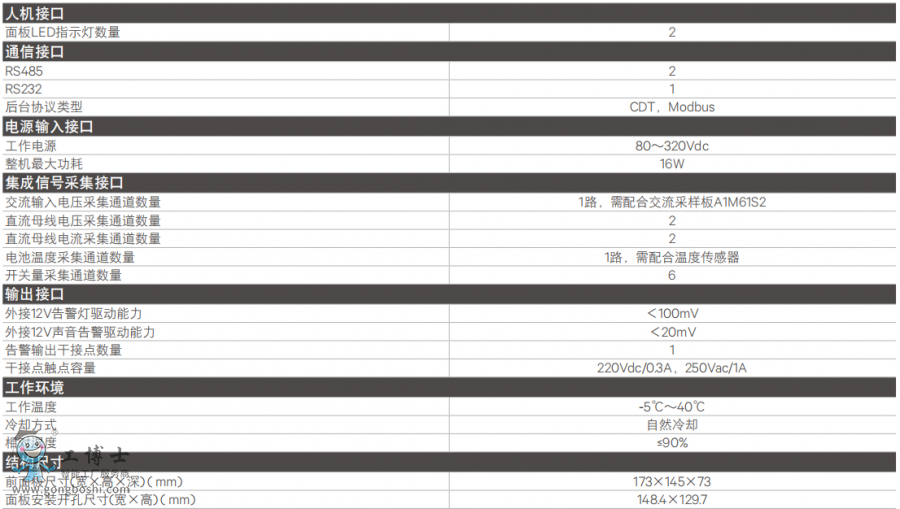

  安裝尺寸：

監控模塊需要嵌入在電力電源系統面板上。安裝時，電力電源系統面板上需要開一個 148.4mm 長，129.7mm 寬的孔，孔

深至少 73.3mm。孔的四周需要開 4 個安裝孔。具體安裝尺寸見下面兩圖。
接線：

監控模塊提供聲光告警輸出接口，接線方式如下圖所示。電源系統有故障時指示燈點亮，蜂鳴器鳴叫。系統所有故障消

除后指示燈熄滅，蜂鳴器停止鳴叫。

聲音告警輸出為 12V，輸出電流小于 20mA，推薦使用 12V 壓電陶瓷蜂鳴器。

光告警輸出 12V，輸出電流小于 100mA，推薦使用發光二極管型的告警指示燈，顏色為黃色。
連接其它電纜：

PSM-E01 僅僅是一個部件，不能獨立使用，還需配套相關的直流系統配件和機柜。合作廠在進行設計時可以參照相應圖

紙進行系統設計和連線。



為了達到更好的抗干擾效果，連接 RS485/RS232 后臺的通信電纜必須使用屏蔽電纜，且屏蔽層在監控模塊側和 RTU 側

都必須接地。
