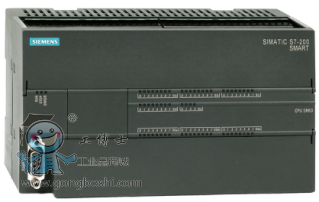

西門子CPU ST40 S7-200 SMART 6ES7288-1ST40-0AA0
西門子 S7-200 SMART 系列 其它型號
CPU模塊
標準型
6ES72881SR200AA0 S7-200 SMART，CPU SR20，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，12 輸入/8 輸出
6ES72881ST200AA0 S7-200 SMART，CPU ST20，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，12 輸入/8 輸出
6ES72881SR300AA0 S7-200 SMART，CPU SR30，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，18 輸入/12 輸出
6ES72881ST300AA0 S7-200 SMART，CPU ST30，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，18 輸入/12 輸出
6ES72881SR400AA0 S7-200 SMART，CPU SR40，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
6ES72881ST400AA0 S7-200 SMART，CPU ST40，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，24 輸入/16 輸出
6ES72881SR600AA0 S7-200 SMART，CPU SR60，標準型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
6ES72881ST600AA0 S7-200 SMART，CPU ST60，標準型 CPU 模塊，晶體管輸出，24 V DC 供電，36 輸入/24 輸出
經濟型
6ES72881CR400AA0 S7-200 SMART，CPU CR40，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，24 輸入/16 輸出
6ES72881CR600AA0 S7-200 SMART，CPU CR60，經濟型 CPU 模塊，繼電器輸出，220 V AC 供電，36 輸入/24 輸出
擴展模塊
數字量模塊
6ES72882DE080AA0 S7-200 SMART，EM DI08，數字量輸入模塊，8 x 24 V DC 輸入
6ES72882DR080AA0 S7-200 SMART，EM DR08，數字量輸出模塊，8 x 繼電器輸出
6ES72882DT080AA0 S7-200 SMART，EM DT08，數字量輸出模塊，8 x 24 V DC 輸出
6ES72882DR160AA0 S7-200 SMART，EM DR16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 繼電器輸出
6ES72882DT160AA0 S7-200 SMART，EM DT16，數字量輸入/輸出模塊，8 x 24 V DC 輸入/8 x 24 V DC 輸出
6ES72882D***0AA0 S7-200 SMART，EM D***，數字量輸入/輸出模塊，16×24 V DC 輸入/16 x 繼電器輸出
6ES72882DT320AA0 S7-200 SMART，EM DT32，數字量輸入/輸出模塊，16 x 24 V DC 輸入/16 x 24 V DC 輸出
模擬量模塊
6ES72883AE040AA0 S7-200 SMART，EM AE04，模擬量輸入模塊，4 輸入
6ES72883AE080AA0 S7-200 SMART，EM AE08，模擬量輸入模塊，8 輸入
6ES72883AQ020AA0 S7-200 SMART，EM AQ02，模擬量輸出模塊，2 輸出
6ES72883AQ040AA0 S7-200 SMART，EM AQ04，模擬量輸出模塊，4 輸出
6ES72883AM030AA0 S7-200 SMART，EM AM03，模擬量輸入/輸出模塊，2 輸入/ 1 輸出
6ES72883AM060AA0 S7-200 SMART，EM AM06，模擬量輸入/輸出模塊，4 輸入/ 2 輸出
6ES72883AR020AA0 S7-200 SMART，EM AR02，熱電阻輸入模塊，2 通道
6ES72883AR040AA0 S7-200 SMART，EM AR04，熱電阻輸入模塊，4 通道
6ES72883AT040AA0 S7-200 SMART，EM AT04，熱電偶輸入模塊，4 通道
通信模塊
6ES72887DP010AA0 S7-200 SMART，EM DP01，Profibus-DP從站擴展模塊
電源模塊
6ES72880CD100AA0 PM207電源，輸入: 120/230 V AC (88-370 V DC)，輸出: 24 V DC/3 A
6ES72880ED100AA0 PM207電源，輸入: 120/230 V AC (88-370 V DC)，輸出: 24 V DC/5 A
信號板
通信
6ES72885CM010AA0 S7-200 SMART，SB CM01，通信信號板，RS485/RS232
數字量
6ES72885DT040AA0 S7-200 SMART，SB DT04，數字量擴展信號板，2 x 24 V DC 輸入/2 x 24 V DC 輸出
模擬量
6ES72885AE010AA0 S7-200 SMART，SB AE01，模擬量擴展信號板， 1 路模擬量輸入
模擬量
6ES72885AQ010AA0 S7-200 SMART，SB AQ01，模擬量擴展信號板，1 路模擬量輸出
電池
6ES72885BA010AA0 S7-200 SMART，SB BA01，電池信號板，支持普通紐扣電池
6ES7288-1ST40-0AA0
CPU ST40, DC/DC/DC, 24DI/16DO
| 一般信息 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 Micro/WIN SMART |
| 顯示 |
| 帶顯示屏 |
否 |
| 顯示屏規格 |
無 |
| 安裝方式/安裝 |
| 導軌安裝 |
是; 標準導軌 |
| 電源電壓 |
| 電源的電壓類型 |
24 V DC |
| 額定值 (DC) |
|
| ● DC 24 V |
是 |
| 允許范圍，下限 (DC) |
20.4 V |
| 允許范圍，上限 (DC) |
28.8 V |
| 額定值 (AC) |
|
| ● AC 120 V |
否 |
| ● AC 230 V |
否 |
| 輸入電流 |
| 耗用電流，*大值 |
680 mA; 24 V DC |
| 接通電流，*大值 |
11.7 A; 28.8 V 時 |
| 輸出電流 |
| 電流輸出，*大值 |
300 mA; 24 V DC 傳感器電源 |
| 用于背板總線 (DC 5 V)，*大值 |
1.4 A; *大 5 V DC，用于 EM 總線 |
| 功率損失 |
| 功率損失，*大值 |
18 W |
| 存儲器 |
| 存儲器類型 |
DDR |
| 閃存 |
是 |
| RAM |
是 |
| 用于用戶數據的可用存儲器 |
16 kbyte |
| 存儲器大小 |
24 kbyte; 程序存儲器 |
| 微型存儲卡 |
是; microSDHC 卡（可選） |
| CPU-處理時間 |
| 對于位運算，典型值 |
150 ns; / 說明 |
| 對于字運算，典型值 |
1.2 µs; / 說明 |
| 對于浮點運算，典型值 |
3.6 µs; / 說明 |
| 地址范圍 |
| 外設地址范圍 |
| ● 輸入端 |
144 byte; 256 位數字量輸入和 56 字模擬量輸入 |
| ● 輸出端 |
144 byte; 256 位數字量輸出和 56 字模擬量輸出 |
| 時間 |
| 時鐘 |
| ● 類型 |
硬件時鐘，未緩沖 |
| ● 硬件時鐘（實時時鐘） |
是 |
| ● 緩沖持續時間 |
7 d |
| ● 每日偏差，*大值 |
4 s; 25 °C 時在 120s/月范圍內 |
| 數字輸入 |
| 數字輸入端數量 |
24 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
I0.0 到 I0.3 < 1 V DC；I0.4 到 I2.7 < 5 V DC |
| ● 對于信號“1” |
I0.0 到 I0.3 > 4V；I0.4 到 I2.7 > 15V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
4 mA |
| 導線長度 |
| ● 屏蔽，*大值 |
500 m; 50 m 屏蔽，HSC 輸入端 |
| ● 未屏蔽，*大值 |
300 m |
| 數字輸出 |
| 數字輸出端數量 |
16; 晶體管 |
| ● 其中的快速輸出端 |
3 |
| 短路保護 |
否 |
| 輸出端的通斷能力 |
| ● 電阻負載時的*大值 |
0.5 A |
| ● 照明負載時的*大值 |
5 W |
| 導線長度 |
| ● 屏蔽，*大值 |
500 m |
| ● 未屏蔽，*大值 |
150 m |
| 接口 |
| 工業以太網接口數量 |
1 |
| RS 485 接口數量 |
1 |
| 1. 接口 |
| 接口類型 |
以太網 |
| 物理組成 |
RJ45 |
| 電位隔離 |
是; 隔離的變壓器，1500V AC |
| 傳輸速率的自動計算 |
是; 10/100 Mbit/s |
| 自動協商 |
是 |
| 自動交叉 |
是 |
| 2. 接口 |
| 接口類型 |
RS 485（*大 187.5 Mbps） |
| 通訊功能 |
| S7 通訊 |
| ● 提供支持 |
是 |
| ● 作為服務器 |
是 |
| ● 作為客戶端 |
是 |
| 調試功能測試 |
| 強制 |
| ● 強制 |
是 |
| 集成功能 |
| 計數器數量 |
4; 對于單相，200 kHz 時為 4 個 HSC；對于 A/B 相，100 kHz 時為 2 個 HSC |
| PID 調節器 |
是; PID 閉環控制功能：連續控制器輸出，二進制控制器輸出，自動/手動模式，*多 8 個回路 |
| EMV |
| 抗靜態放電干擾的能力 |
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是 |
| — 空氣放電時的試驗電壓 |
8 kV |
| — 接觸放電時的試驗電壓 |
4 kV |
| 針對高頻電磁場的抗干擾能力 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| 與導線相關的抗干擾能力 |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 |
是; 2 kV 符合 IEC 61000-4-4，脈沖 |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脈沖 |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 |
| ● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6） |
| 依據 EN 55 011 標準抑制無線電干擾輻射 |
| ● 極限值等級 A 適用于工業領域中的應用 |
是; EN 61000-6-4，發射干擾：在工業領域中使用。 |
| 電纜傳導的干擾輻射和電纜傳導的干擾 |
| ● 通過電源電纜/交流電電纜的干擾發射 |
EN 61000-6-4，發射干擾：在工業領域中使用。 |
| 防護等級和防護類別 |
| 防護等級符合 EN 60529 |
|
| ● IP20 |
是 |
| 標準、許可、證書 |
| CE 標記 |
是 |
| 環境要求 |
| 露天情況下 |
| ● *大落差 |
0.3 m; 五個，在發貨包裝內 |
| 運行中的環境溫度 |
| ● 允許的溫度范圍 |
0 °C 至 55 °C 水平安裝、0 °C 至 45 °C 垂直安裝 |
| ● *大值 |
55 °C |
| ● 水平安裝，*小值 |
0 °C |
| ● 水平安裝，*大值 |
55 °C |
| ● 垂直安裝，*小值 |
0 °C |
| ● 垂直安裝，*大值 |
45 °C |
| 運輸/儲存時的環境溫度 |
| ● *小值 |
-40 °C |
| ● *大值 |
70 °C |
| 氣壓符合 IEC 60068-2-13 標準要求 |
| ● 存放/運輸，*小值 |
660 hPa |
| ● 存放/運輸，*大值 |
1 080 hPa |
| ● 允許的運行高度 |
-1000 至 2000 m |
| 相對空氣濕度 |
| ● 在 25 °C 時允許的范圍（無冷凝） |
95 % |
| 組態 |
| 編程 |
| 編程語言 |
| — KOP |
是 |
| — FUP |
是 |
| — AWL |
是 |
| 尺寸 |
| 寬度 |
125 mm |
| 高度 |
100 mm |
| 深度 |
81 mm |
| 重量 |
| 重量，約 |
410.3 g |
