無錫自控KOSO工裝501T頂部導向型單座調節閥配法蘭分類標準計連接方式

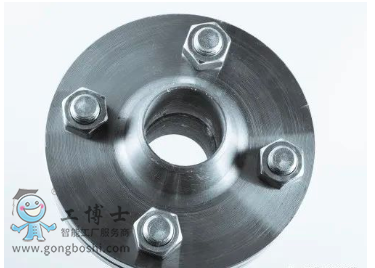

法蘭作為一種連接件在國際上都廣泛使用，這就需要有統一的標準。例如說管道法蘭現在主要有兩個標準體系，即以德國DIN（包括原蘇聯）為代表的歐洲管法蘭體系（DIN，GB，JB，HG20592）和以美國ANSI管法蘭為代表的美洲管法蘭體系（包括 ANSI，GB，HG20615）。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用于公用工程，而且在國際上影響較小�，F(xiàn)將各國管法蘭簡介于下：



 1、歐洲法蘭體系

  歐洲法蘭體系：德國DIN（包括蘇聯）

  公稱壓力：0.1, 0.25, 0.6, 1.0, 1.6, 2.5, 4.0, 6.4, 10.0, 16.0, 25.0, 32.0, 40.0, Mpa ； 公算通徑：15~600mm ；

 法蘭的結構型式：平焊板式、平焊環松套式、卷邊松套式、對焊卷邊松套式、對焊套式、對焊式、帶頸螺紋連接式、整體式及法蘭蓋 ；

 法蘭密封面有：平面、凹面、凹凸面、榫槽面、橡膠環連接面、透鏡面及膜片焊接面；

 蘇聯于1980年發布的OCT管法蘭同錄標準與德國DIN標準相似。

 2、美洲法蘭體系

    美洲法蘭體系：美國ANSI B16.5《鋼制管法蘭及法蘭管件》

 公稱壓力：150psi（2.0Mpa），300psi（5.0Mpa），400psi（6.8Mpa），600psi（10.0Mpa），900psi（15.0Mpa），1500psi（25.0Mpa），2500psi（42.0Mpa）； 公算通徑：6~4000mm ； 法蘭的結構型式：條焊、承插焊、螺紋連接、松套、對焊及法蘭蓋；法蘭密封面：凹面、凹凸面、榫槽面、金屬環連接面。

 3、JIS（日標）管法蘭

    JIS管法蘭：在石油化工裝置中一般僅用于公用工程，在國際上影響較小，在國際上沒有形成獨立體系。

附GB（國標）體系

 我國鋼制管法蘭國家標準體系GB 。

1、 公稱壓力：0.25Mpa~42.0Mpa

· 系列1：PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42（主系列）

· 系列2：PN0.25, PN0.6, PN2.5, PN4.0

·

· 其中PN0.25，PN0.6，PN1.0，PN1.6，PN2.5，PN4.0共6個等級的法蘭尺寸系屬于以德國法蘭為代表的歐洲法蘭體系，其余為美國法蘭為代表的美洲法蘭體系。

· 在GB標準中，從屬于歐洲法蘭體系的公稱壓力級大的為4Mpa，從屬于美洲法蘭體系的公稱壓力級大為42Mpa。

· 2、公稱通徑：10mm~4000mm

· 3、 法蘭的結構形式：

· ① 整體法蘭 ② 單元法蘭

· 螺紋法蘭 ；

· 焊接法蘭、對焊法蘭 ；

· 帶頸平焊法蘭、帶頸承插焊法蘭、板式平焊法蘭 ：松套法蘭 、對焊環松套帶頸法蘭、對焊環松套板式法蘭、平焊環松套板式法蘭、板式翻過松套法蘭

· 法蘭蓋（盲孔法蘭） 。

· 4、法蘭密封面：平面、凹面、凹凸面、榫槽面、環連接面
