典型應用
Ø 行業：鈑金行業、廚具行業、機箱機柜行業、五金柜體行業、制冷設備行業、環保設備行業、汽車制造行業、農用機械行業、電梯制造行業、鋼構建筑行業；
Ø 材料：專業用于 切割金屬板材,碳鋼板、不銹鋼板，銅板、鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板等多種金屬材料；
產品特點
配置高端：核心部件配置德國、法國等一線品牌；倍福3代數控系統，操作方便，可對加工狀態實時反饋，保證加工有序進行；
可靠性高：天弘激光重新打造數控系統平臺，EthCAT總線控制，穩定可靠；進口激光器，使用壽命更長，更穩定可靠；
易操作：靈活操作運動系統，人性化的設計，更實用的用戶體驗；
智能化程度高：***大程度配置全自動部件，集中式的工藝數據庫，減少了人工對機器的干預，***大程度保障了人員安全；
技術參數
|
型號
Model
|
TH-GHF3015
|
TH-GHF4020
|
TH-GHF6020
|
TH-GHF6025
|
|
激光器功率
Laser power
|
3000-15000W
|
|
Z軸行程
Z axis stroke
|
100mm
|
|
X/Y軸***大定位速度
Max.running speed of X/Y axis
|
110m/min
|
100m/min
|
|
X/Y軸***大聯動速度
Max.linkage speed of X/Y axis
|
144m/min
|
140m/min
|
|
X/Y軸***大加速度
Max.acceleration of X/Y single axis
|
2.0G
|
1.5G
|
|
定位精度
Positioning accuracy
|
±0.03mm/m
|
|
重復定位精度
Repositioning accuracy
|
±0.02mm
|
|
產品參數
|
型號
|
TH-GHF3015
|
TH-GHF4020
|
TH-GHF6020
|
TH-GHF6025
|
|
加工幅面
Working area
|
3000*1500
mm
|
4000*2000
mm
|
6000*2000
mm
|
6000*2500
mm
|
|
交換臺工作臺***大載重
Maximum load of the exchange table
|
0.9T
|
1.6T
|
2.4T
|
3T
|
|
機床重量
Machine weight
|
12.5T
|
17T
|
23T
|
25T
|
|
機床外形尺寸
Machine dimensions
|
9050*3000*2100mm
|
11500*3500*2100mm
|
15500*3500*2100mm
|
15500*4000*2100mm
|
***大加工板材厚度
|
加工板材Material
|
3000W
|
4000W
|
6000W
|
8000W
|
10000W
|
15000W
|
|
碳鋼Carbon steel
|
20mm
|
25mm
|
25mm
|
25mm
|
35mm
|
45mm
|
|
不銹鋼Stainless steel
|
10mm
|
16mm
|
25mm
|
30mm
|
45mm
|
50mm
|
|
鋁板Aluminum
|
8mm
|
14mm
|
20mm
|
30mm
|
45mm
|
50mm
|
|
紫銅Copper
|
5mm
|
8mm
|
10mm
|
14mm
|
18mm
|
25mm
|
|
黃銅Brass
|
8mm
|
10mm
|
14mm
|
16mm
|
20mm
|
30mm
|
適用范圍：用于切割0.5~30mm碳鋼板，0.5~45mm鋁板和不銹鋼；0.5~18mm紫銅；0.5~20mm黃銅；

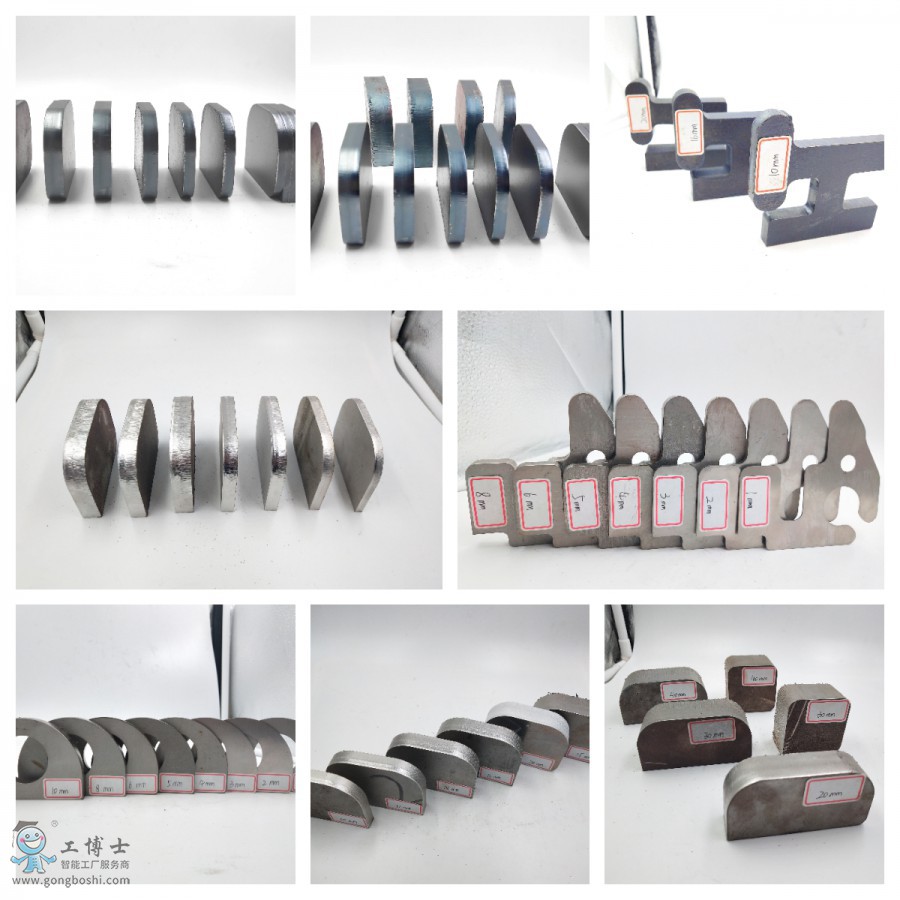

切割樣品圖
