鷹峰輸入電抗器AC L-0330-EISH-E42UC 160.0 kw電抗器



  用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。



產品特點:



  電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了高性能的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用高性能的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。



產品參數:



1、額定工作電壓：380V/690V/1140V 50Hz/60Hz

2、額定工作電流：5A至1600A

3、工作環(huán)境溫度：40℃



4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)

5、絕緣電阻：1000VDC絕緣阻值≥100MΩ

6、電抗器噪音：小于65dB（與電抗器水平距離點1米測試）

7、防護等級：IP00

8、絕緣等級：F級以上

9、產品執(zhí)行標準：GB19212.1-2008，GB19212.21-2007，1094.6-2011

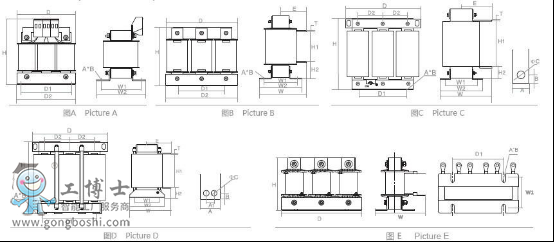

產品尺寸圖:







380V輸入交流電抗器(2%壓降)選型表







產品尺寸圖：









690V輸入交流電抗器(2%壓降)選型表









產品尺寸圖：









1140V輸入交流電抗器（2%壓降）選型表

主推型號 功率 KW 電流 電感

ACL-0005-EISC-E2M8C 1.5 5 2.800

ACL-0007-EISC-E2M0C 2.2 7 2.000

ACL-0010-EISC-E1M4C 3.7 10 1.400

ACL-0015-EISC-EM93C 5.5 15 0.930

ACL-0020-EISC-EM70C 7.5 20 0.700

ACL-0030-EISCL-EM47C 11.0 30 0.470

ACL-0040-EISCL-EM35C 15.0 40 0.350

ACL-0050-EISCL-EM28C 18.5 50 0.280

ACL-0060-EISCL-EM24C 22.0 60 0.240

ACL-0090-EISCL-EM16C 37.0 90 0.160

ACL-0120-EISCL-EM12C 45.0 120 0.120

ACL-0150-EISH-E95UC 55.0 150 0.095

ACL-0200-EISH-E70UC 75.0 200 0.070

ACL-0250-EISH-E56UC 110.0 250 0.056

ACL-0290-EISH-E48UC 132.0 290 0.048

ACL-0330-EISH-E42UC 160.0 330 0.042

ACL-0390-EISH-E36UC 185.0 390 0.036

ACL-0490-EISH-E28UC 220.0 490 0.028

ACL-0530-EISH-E26UC 240.0 530 0.026

ACL-0600-EISH-E23UC 280.0 600 0.023

ACL-0660-EISH-E21UC 300.0 660 0.021

ACL-0800-EISH-E17UC 380.0 800 0.017

ACL-1000-EISH-E14UC 450.0 1000 0.014

ACL-1250-EISH-E11UC 550.0 1250 0.011
