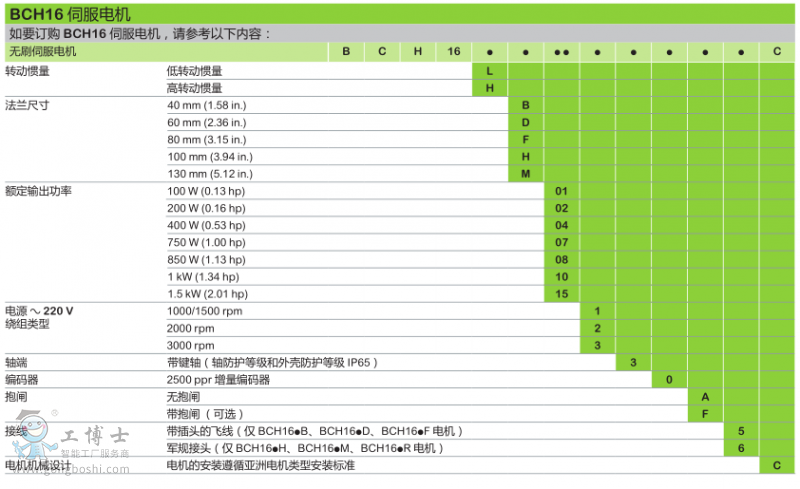

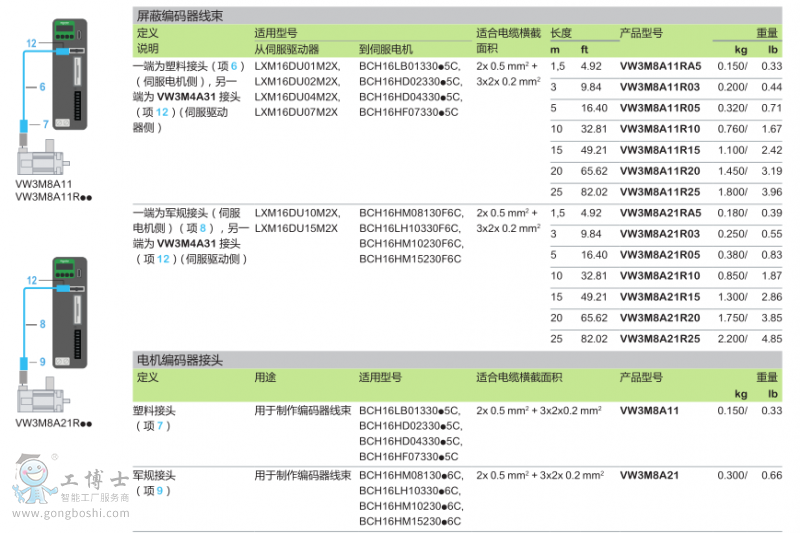

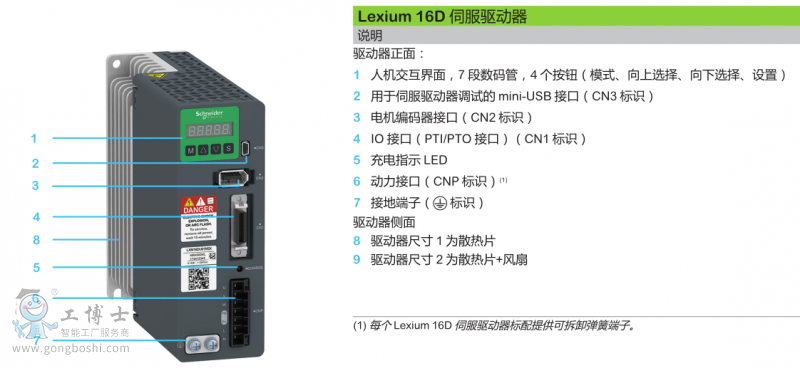

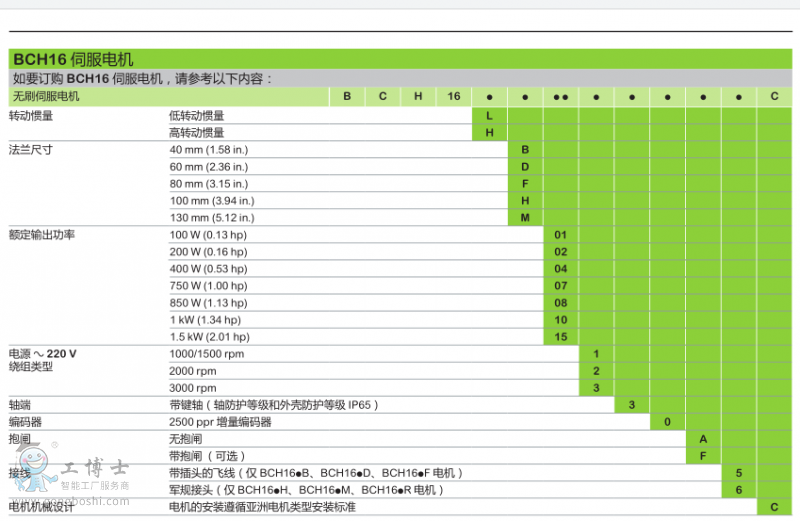

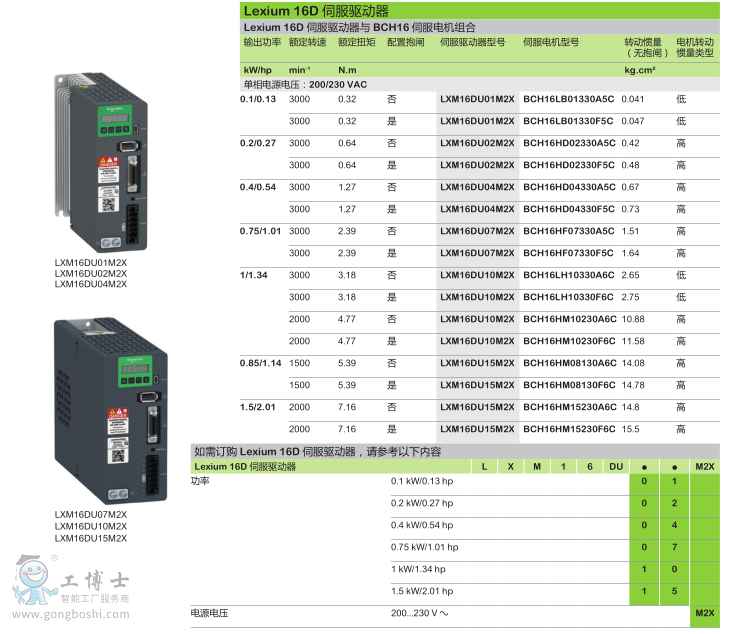

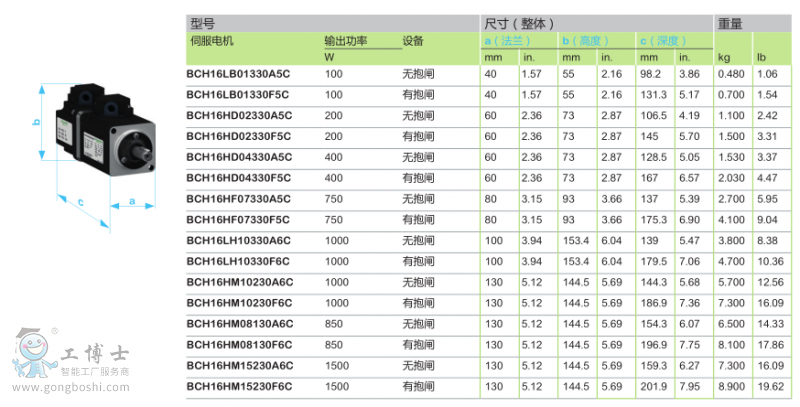

施耐德LXM16DU15M2X伺服驅動器++ BCH16HM15230A6C 電機

下表所列的產品組合可以組成一個完整的電機起動器單元，包含一個斷路器、一個接

觸器以及一臺 Lexium 16D伺服驅動器。

b 斷路器可以在發生意外短路、切斷以及如有必要進行隔離的情況下保護電機。

b 接觸器接通并控制所有安全功能，且在伺服電機停機時起隔離作用。

伺服驅動器控制伺服電機，并提供保護以避免驅動器和電機之間發生短路故障，同

時避免電機電纜發生過載。電機的過載保護由伺服驅動器的電機熱保護功能提供。

組合

伺服驅動器 斷路器 接觸器

產品型號 額定功率

(kW/hp)

主電源相數 產品型號 額定電流

(A)

產品型號

(1) (2)

用于單臺驅動器設備的斷路器，符合IEC 60364-5-52標準

主電源電壓：200...230 V a 50/60Hz

LXM16DU01M2X 0.1/0.13 1 相 GV2P14 10A LC1K0610pp

LXM16DU02M2X 0.2/0.27 1 相 GV2P14 10A LC1K0610pp

LXM16DU04M2X 0.4/0.54 1 相 GV2P14 10A LC1K09pp

LXM16DU07M2X 0.75/1.01 1 相 GV2P14 10A LC1K09pp

LXM16DU10M2X 1/1.34 1 相 GV2P14 10A LC1K12pp

LXM16DU15M2X 1.5/2.01 1 相 GV2P16 14A LC1D18pp

（ 1 ） 接觸器的構成：

LC1K0610pp ： 3  極 + 1  個 N/O 常開 輔助觸點

LC1K09pp 、 LC1K12pp ： 4  極

LC1D18pp ： 3  極 + 1  個 N/O 常開 輔助觸點 + 1  個 N/C 常閉 輔助觸點

請參考官網上的接觸器與保護繼電器頁面。

（ 2 ） 將 pp  替換為下表列出的控制電路電壓代碼：

電壓 a 220 230 240

LC1K 50/60 Hz M7 P7 U7

電壓 a 220/230 230 230/240

LC1D 50 Hz M5 P5 U5

60 Hz M6 - U6

50/60 Hz M7 P7 U7

對于 24 V  到 660 V  之間的其他可用電壓，或者直流控制回路，請聯系客戶服務中心。

LXM16D  伺服驅動器，采用熔斷器保護的 BCH16  伺服電機

W

U

V

L

N

M

PE PE

采用 J 類熔斷器保護 （UL 認證）

伺服驅動器 與之相匹配的熔斷器 (A)

產品型號 額定功率 (kW/hp)

主電源電壓：200...230 V a 50/60Hz

LXM16DU01M2X 0.1/0.13 5

LXM16DU02M2X 0.2/0.27 5

LXM16DU04M2X 0.4/0.54 20

LXM16DU07M2X 0.75/1.01 20

LXM16DU10M2X 1/1.34 25

LXM16DU15M2X 1.5/2.01 40
