VEGA VEGACAP 64 電容式限位傳感器

應用范圍

VEGACAP 系列的限位傳感器被用于那些具有穩定的電測量條件的容器和管道中的均質液體和固料。 它們的作用是溢流保護，干運行保護，油/水探測以及泡沫探測。 在液體中主要采用完全絕緣的結構形式。 它們可以在侵蝕性液體或粘附嚴重的介質中測量限位。 在固料中優先使用部分絕緣的結構形式。

測量原理

在電容式測量物位時，傳感器和容器形成一個電容器的兩個電極。 因物位變化而引起的電容量變化會轉變成一個開關信號。 電容式測量原理對安裝和裝配沒有提出特殊要求。

優點

這種低成本限位傳感器可以集成到容器或管道內的任何安裝位置中。 因測量纜和測量棒可以縮短，故可以使之適應各種應用要求，且安裝很簡便。 其結實的機械設計為可靠的無故障和免維護運行以及較長的使用壽命奠定了基礎。

應用范圍

Adhesive liquids and light-weight bulk solids, not abrasive

VEGACAP 64 用作導電液位測量傳感器。 棒式電極采用全密封，*適于粘稠和粘著填料的測量。

您的獲益

· Reduced number of cleaning cycles through measurement insensitive to buildup

· Long lifetime and low maintenance requirement through robust construction

· Reliable measurement with strong buildup through optimized construction

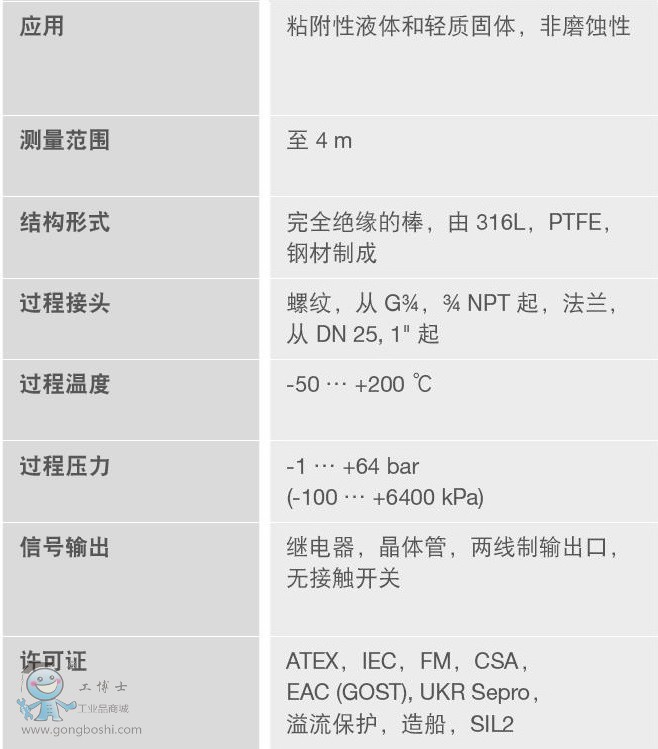

技術參數

Measuring range - Distance

4 m

Process temperature

-50 ... 200 °C

Process pressure

-1 ... 64 bar

Version

PTFE insulation

Materials,-wetted-parts

§ PTFE

§ 316L

§ Alloy C22 (2.4602)

§ Alloy 400 (2.4360)

§ Steel C22.8

Threaded-connection

≥ G¾, ≥ ¾ NPT

Flange connection

≥ DN25, ≥ 1"

Seal-material

no media contact

Housing-material

§ Plastic

§ Aluminium

§ Stainless steel (precision casting)

§ Stainless steel (electropolished)

Protection-rating

§ IP 66/IP 68 (0.2 bar)

§ IP 66/IP 67

§ IP 66/IP 68 (1 bar)

Output

§ Relay (DPDT)

§ Contactless electronic switch

§ Transistor (NPN/PNP)

§ Two-wire

Ambient temperature

-40 ... 80 °C
