| 產品系列 |

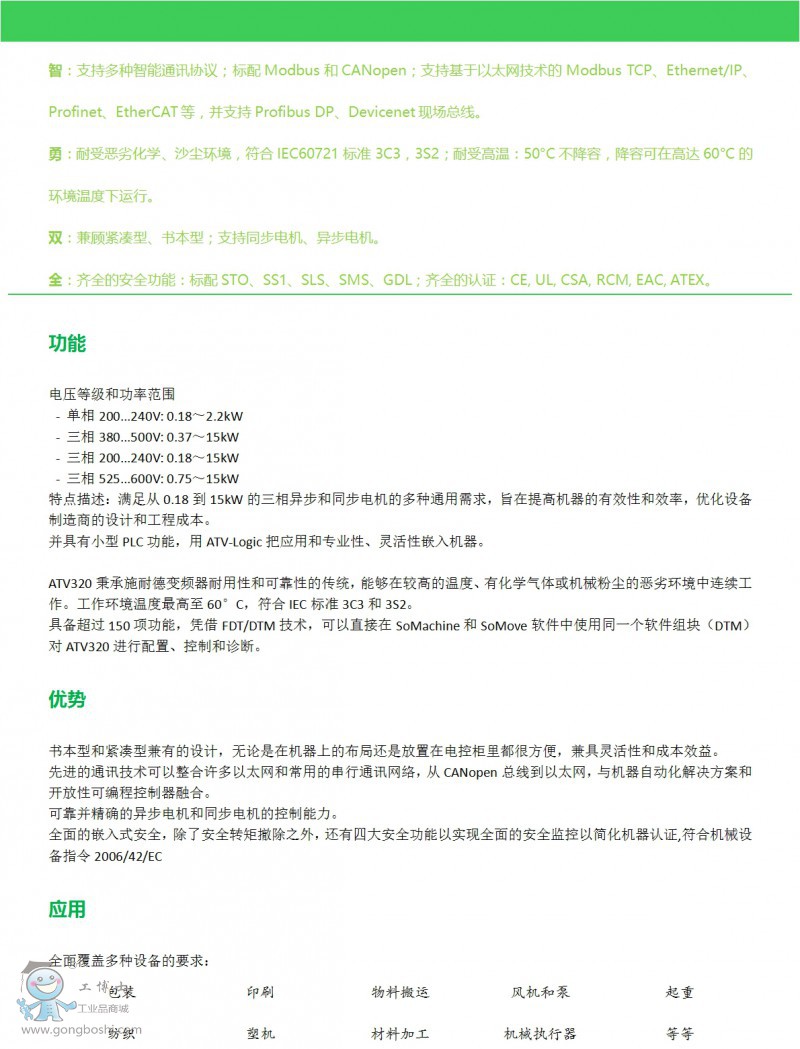

ATV320
|
|
| 產品類型 |
變頻器
|
|
| 應用領域 |
復雜機器
|
|
| 產品名 |
ATV320
|
|
| 驅動器格式 |
緊湊型
|
|
| 產品功能 |
同步電機
異步電機 |
|
| EMC 濾波器 |
C2類EMC濾波器
|
|
| IP 保護等級 |
IP20 符合 EN/IEC 61800-5-1
|
|
| 防護等級 |
UL類型1 with UL type 1 conformity kit
|
|
| 冷卻方式 |
風扇
|
|
| 電網相數 |
3 相
|
|
| 額定電源電壓 [Us] |
380...500 V (- 15...10 %)
|
|
| 供電頻率 |
50...60 Hz (- 5...5 %)
|
|
| 電動機功率 (kW) |
2.2 kW 適用 重載
|
|
| 電機功率 |
3 hp 適用 重載
|
|
| 線路電流 |
8.7 A 在 380 V 適用 重載
6.6 A 在 500 V 適用 重載 |
|
| 預期線路Isc |
<= 5 kA
|
|
| 視在功率 |
5.7 kVA 在 500 V 適用 重載
|
|
| 連續輸出電流 |
5.5 A 在 4 kHz 適用 重載
|
|
| *大瞬變電流 |
8.3 A 在…之間 60 s 適用 重載
|
|
| 異步電機控制配置文件 |
電壓/頻率比，5點
無傳感器磁鏈適量控制-節能 電壓/頻率比，2點 電壓/頻率比 無傳感器磁鏈?zhǔn)噶靠刂茦?biāo)準 |
|
| 同步電機控制配置模式 |
無傳感器矢量控制
|
|
| 變頻器輸出頻率 |
0.1...599 Hz
|
|
| 額定開關頻率 |
4 kHz
|
|
| 開關頻率 |
4...16 kHz 電流降額
2...16 kHz 可調 |
|
| 安全功能 |
STO(安全扭矩中斷) SIL 3
SS1 (安全停止 1) *大安全速度 SLS（安全限速） 防盜門鎖 |
|
| 通訊協議 |
Modbus
CANopen |
|
| 選項卡 |
通訊模塊: CANopen 雛菊鏈 RJ45
通訊模塊: CANopen SUB-D 9 通訊模塊: CANopen open 類型 端子模塊 通訊模塊: EtherCAT RJ45 通訊模塊: DeviceNet 通訊模塊: Ethernet/IP 通訊模塊: Profibus DP V1 通訊模塊: Profinet 通訊模塊: 以太網Power |
| 輸出電壓 |
<= 電源電壓
|
|
| 容許的臨時增強電流 |
1.5 x In 在…之間 60 s 適用 重載
|
|
| 速度范圍 |
1...100 以及 異步電機 在open-loop模式
|
|
| 速度精度 |
+/- 10 % 標稱滑距 0.2 Tn 至 Tn
|
|
| 扭矩精度 |
+/- 15 %
|
|
| 瞬時過轉矩 |
170...200 % 標稱電機轉矩
|
|
| 制動力矩 |
< 170 % 帶有制動電阻器 在…之間 60 s
|
|
| 調節回路 |
可調的PID調節器
|
|
| 電機滑差補償 |
不可用電壓/頻率比（2 或 5 點）
自動 無論負載情況 可調0…300 % |
|
| 加速和減速傾斜 |
CUS
線性 減速斜坡自動停止直流注入 減速匝道適配器 斜坡切換 S U |
|
| 制動至停止 |
采用直流注入
|
|
| 保護類型 |
驅動: 熱保護
驅動: 輸出相線和接地之間的過流 驅動: 輸入斷相 驅動: 過熱保護 驅動: 電機各相線之間短路 |
|
| 頻率分辨率 |
顯示單元: 0.1 Hz
模擬量輸入: 0.012/50 Hz |
|
| 電氣連接 |
控制, 螺釘終端: 0.5...1.5 mm² AWG 20...AWG 16
電機/制動電阻, 螺釘終端: 2.5...6 mm² AWG 14...AWG 10 電源, 螺釘終端: 2.5...6 mm² AWG 14...AWG 10 |
|
| 端口類型 |
1 RJ45 適用 Modbus/CANopen 在控制終端
|
|
| 物理接口 |
2線制RS485 適用 Modbus
|
|
| 傳輸幀 |
RTU 適用 Modbus
|
|
| 傳輸率 |
4.8, 9.6, 19.2, 38.4 kbit/s 適用 Modbus
50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps 適用 CANopen |
|
| 數據格式 |
8比特，可配置為偶數，奇數或無奇偶 適用 Modbus
|
|
| 極化方式 |
無阻抗 適用 Modbus
|
|
| 地址數 |
1...247 適用Modbus
1...127 適用 CANopen |
|
| 訪問方法 |
從（站） 適用 CANopen
|
|
| 電源 |
內部電源 用于參考電位計 (1 至 10 kOhm): 10.5 V 直流 (+/- 5 %) 電流 <= 10 mA (過載和短路保護)
|
|
| 接地信號 |
1 LED 綠色 適用 CANopen 運行
1 LED 紅色 適用 CANopen 錯誤 1 LED 紅色 適用 驅動故障 |
|
| 寬度 |
140 mm
|
|
| 高度 |
184 mm
227.9 mm 帶EMC板 |
|
| 深度 |
158 mm
|
|
| 產品重量 |
2.1 kg
|
|
| 模擬量輸入數量 |
3
|
|
| 模擬量輸入類型 |
電壓 (AI1): 0...10 V 直流, 阻抗 30000 , 分辨率 10 位
雙極差分電壓 (AI2): +/- 10 V 直流, 阻抗 30000 , 分辨率 10 位 電流 (AI3): 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗 250 , 分辨率 10 位 |
|
| 離散量輸入數量 |
7
|
|
| 數字量輸入類型 |
可編程（匯/源） (DI1...DI4): 24...30 V 直流: 1 級 PLC
可編程脈沖輸入20 KPPS (DI5): 24...30 V 直流: 1 級 PLC 開關可配置 PTC 探頭 (DI6): 24...30 V 直流 安全扭矩中斷 (STO): 24...30 V 直流, 阻抗 1500 |
|
| 離散量輸入邏輯 |
負邏輯 (漏): : DI1...DI6, > 19 V (狀態 0) < 13 V (狀態 1)
正邏輯(源): : DI1...DI6, < 5 V (狀態 0) > 11 V (狀態 1) |
|
| 模擬量輸出數量 |
1
|
|
| 模擬量輸出 型號 |
軟件-可配置電流 (AQ1): 0...20 mA, 阻抗 800 , 分辨率 10 bits
軟件-可配置電壓 (AQ1): 0...10 V, 阻抗 470 , 分辨率 10 bits |
|
| 采樣期間 |
模擬量輸入 (AI1, AI2, AI3): 2 ms
模擬量輸出 (AQ1): 2 ms |
|
| 精度 |
模擬量輸入 AI1, AI2, AI3: +/- 0.2 % 溫度為- 10…60°C
模擬量輸入 AI1, AI2, AI3: +/- 0.5 % 25°C的溫度 模擬量輸出 AQ1: +/- 1 % 25°C的溫度 模擬量輸出 AQ1: +/- 2 % 溫度為- 10…60°C |
|
| 線性度誤差 |
模擬量輸入 （AI1, AI2, AI3): +/- 0.2...0.5 % *大值
模擬量輸出 (AQ1): +/- 0.3 % |
|
| 離散量輸出數量 |
3
|
|
| 輸出型式 |
可配置的繼電器邏輯 NO/NC (R1A, R1B, R1C): electrical durability 100000 次
可配置的繼電器邏輯 NO (R2A, R2B): electrical durability 100000 次 邏輯 (LO) |
|
| 更新時間 |
邏輯輸入 (DI1...DI6): 8 ms (+/- 0.7 ms)
繼電器輸出 (R1A, R1B, R1C): 2 ms 繼電器輸出 (R2A, R2C): 2 ms |
|
| *小開關電流 [Imin] |
繼電器輸出 (R1, R2): 5 mA 在 24 V DC
|
|
| *大開關電流 |
繼電器輸出 (R1) 在…上 阻性（負載） 負載 (cos phi = 1: 3 A 在 250 V AC
繼電器輸出 (R1) 在…上 阻性（負載） 負載 (cos phi = 1: 4 A 在 30 V DC 繼電器輸出 (R1, R2) 在…上 感性負載 負載 (cos phi = 0.4: 2 A 在 250 V AC 繼電器輸出 (R1, R2) 在…上 感性負載 負載 (cos phi = 0.4: 2 A 在 30 V DC 繼電器輸出 (R2) 在…上 阻性（負載） 負載 (cos phi = 1: 5 A 在 250 V AC 繼電器輸出 (R2) 在…上 阻性（負載） 負載 (cos phi = 1: 5 A 在 30 V DC |
|
| 特定應用 |
機械
|
|
| 離散與過程制造 |
Hoisting self erecting
Hoisting standard cranes - travelling or trolley Material handling carousel Material handling conveyor Material handling lifting platfrom Material handling palletizers - medium performance Material handling transfer table Material handling turn table Material working (wood, ceramic, stone, pvc, Material working (wood, ceramic, stone, pvc, Material working (wood, ceramic, stone, pvc, Packaging bagging Packaging feed conveyor low performance Packaging filling bottles - intermittent operation Packaging linear labeling Packaging other application Packaging stretching wrapping Packaging tray take Textile knitting Textile printing machines Textile spinning Washing machines car Washing machines other application |
|
| 功率范圍 |
2.2...3 kW 380...440 V 3 相
2.2...3 kW 480...500 V 3 相 |
|
| 馬達啟動器類型 |
變頻器
|
| 隔離 |
電源與控制端子之間
|
|
| 絕緣電阻 |
> 1 m 在 接地 1 分鐘 500 V 直流
|
|
| 噪音等級 |
52 dB 符合 86/188/EEC
|
|
| 功耗W |
76 W (風扇) 在 380 V, 4 kHz
|
|
| 冷卻空氣容量 |
37.7 m3/h
|
|
| 操作位置 |
垂直方向 +/- 10°
|
|
| 電磁兼容性 |
抗射頻場引起的傳導波動 符合 IEC 61000-4-6 級別 3
抗快速瞬變 符合 IEC 61000-4-4 級別 4 靜電放電抗干擾 符合 IEC 61000-4-2 級別 3 射頻電磁場輻射抗擾度試驗 符合 IEC 61000-4-3 級別 3 電壓下降與斷路抑制測試 符合 IEC 61000-4-11 1.2/50和8/20 µs復合波（測試） 符合 IEC 61000-4-5 級別 3 |
|
| 污染等級 |
2 符合 EN/IEC 61800-5-1
|
|
| 抗振動 |
波峰至波峰 1.5 mm (f = 2...13 Hz) 符合 EN/IEC 60068-2-6
1 gn (f = 13...200 Hz) 符合 EN/IEC 60068-2-6 |
|
| 抗沖擊 |
15 gn 在…之間 11 ms 符合 EN/IEC 60068-2-27
|
|
| 相對濕度 |
5...95 % 無冷凝 符合 IEC 60068-2-3
5...95 % 無滴水 符合 IEC 60068-2-3 |
|
| 環境溫度 |
-10...50 °C 無降容
50...60 °C 帶降額因素 |
|
| 貯存環境溫度 |
-25...70 °C
|
|
| *高工作海拔 |
<= 1000 m 無降容
1000...3000 m 電流降額 1%/100m |
|
| 標準 |
EN/IEC 61800-3
EN/IEC 61800-3 環境1分類C2 EN/IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 |
|
| 產品認證 |
CSA
EAC RCM UL NOM 117 |
|
| 標識 |
CE
|
| 產品類型 |
非綠色產品認證標志 (Green Premium) 產品
|
|
| RoHS法規（日期代碼：YYWW） |
符合 自從 2016年第10周 - Schneider Electric declaration of conformity Schneider Electric declaration of conformity
|
|
