LC1D80Q7C AC380V

產品簡介：

       LC1D80Q7C施耐德交流接觸器主要用于交流50Hz或60Hz，交流電壓至660V（690V），在AC-3使用類別下工作電壓為220V時，額定工作電流至9A的電路中，供遠距離接通和分?jǐn)嚯娐分�用，并可與相應規格的熱繼電器組合成磁力起動器以保護可能發生過負荷的電路，接觸器適宜于頻繁地起動和控制交流電動機。廣泛用作電力的開斷和控制電路。它利用主接點來開閉電路，用輔助接點來執行控制指令。主接點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。 交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)�蝕性。


選型指南：

施耐德常規接觸器 LC1-D 選型列表
電流	線圈:AC24V	線圈:AC110V	線圈:AC220V	線圈:AC380V	線圈:DC24V	線圈:DC110V
9A	LC1-D09B7C	LC1-D09F7C	LC1-D09M7C	LC1-D09Q7C	LC1-D09BDC	LC1-D09FDC
12A	LC1-D12B7C	LC1-D12F7C	LC1-D12M7C	LC1-D12Q7C	LC1-D12BDC	LC1-D12FDC
18A	LC1-D18B7C	LC1-D18F7C	LC1-D18M7C	LC1-D18Q7C	LC1-D18BDC	LC1-D18FDC
25A	LC1-D25B7C	LC1-D25F7C	LC1-D25M7C	LC1-D25Q7C	LC1-D25BDC	LC1-D25FDC
32A	LC1-D32B7C	LC1-D32F7C	LC1-D32M7C	LC1-D32Q7C	LC1-D32BDC	LC1-D32FDC
38A	LC1-D38B7C	LC1-D38F7C	LC1-D38M7C	LC1-D38Q7C	LC1-D38BDC	LC1-D38FDC
40A	LC1-D40B7C	LC1-D40F7C	LC1-D40M7C	LC1-D40Q7C	LC1-D40ABD	LC1-D40AFD
40A	LC1-D40AB7C	LC1-D40AF7C	LC1-D40AM7C	LC1-D40AQ7C	新款40A（體型較�。�
50A	LC1-D50B7C	LC1-D50F7C	LC1-D50M7C	LC1-D50Q7C	LC1-D50ABD	LC1-D50AFD
50A	LC1-D50AB7C	LC1-D50AF7C	LC1-D50AM7C	LC1-D50AQ7C	新款50A（體型較小）
65A	LC1-D65B7C	LC1-D65F7C	LC1-D65M7C	LC1-D65Q7C	LC1-D65ABD	LC1-D65AFD
65A	LC1-D65AB7C	LC1-D65AF7C	LC1-D65AM7C	LC1-D65AQ7C	新款65A（體型較�。�
80A	LC1-D80B7C	LC1-D80F7C	LC1-D80M7C	LC1-D80Q7C	LC1-D80BD	LC1-D80FD
95A	LC1-D95B7C	LC1-D95F7C	LC1-D95M7C	LC1-D95Q7C	LC1-D95BD	LC1-D95FD
115A	LC1-D11500B7C	LC1-D11500F7C	LC1-D11500M7C	LC1-D11500Q7C
150A	LC1-D15000B7C	LC1-D15000F7C	LC1-D15000M7C	LC1-D15000Q7C
170A	LC1-D17000B7C	LC1-D17000F7C	LC1-D17000M7C	LC1-D17000Q7C

1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

2、 接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。

安裝維護：

1、安裝前應檢查有關的技術數據（如額定電壓、電流、操作頻率等是否符合要求）

2、安裝時，應該按規定條件安裝，接觸器線圈的接線端子A1符合應朝上方，符合人的視覺習慣。

3、對有金屬安裝底板的接觸器要妥善接地。

4、接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合   數次，試驗動作可靠后，才能投入使用。

5、使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。

6、使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。

正品保障：

施耐德電氣防偽系統：（點擊進入）

 施耐德電氣防偽系統  從2007年起，施耐德電氣在中國市場銷售的低壓配電及工業控制產品上開始啟用防偽標簽，以保護產品的真實性。此新型防偽商標可以為客戶提供鑒別低壓配電及工業控制產品的真?zhèn)尾⒆粉櫘a(chǎn)品的銷售流程。

新標簽具有以下功能：

● 唯一的產品條碼：每個產品對應唯一產品條碼，撥打4008101315熱線電話，報出產品條碼可以查詢產品真?zhèn)巍?nbsp;
● 核徑跡防偽技術：用水筆涂抹核孔模表面,檢查是否有=S=圖標顯現,揭除核孔模,用手涂抹=S=印跡,檢查是否可以涂抹干凈。
● 紫光燈防偽：使用紫光燈照射防偽標簽，可見施耐德電氣標識。在打假活動中，我們會全力支持您，您可以通過本地通訊設施聯系我們。

模塊化附件，功能齊全

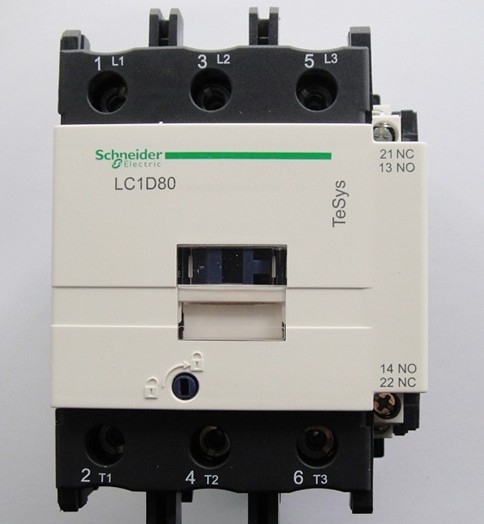

產品實拍：
