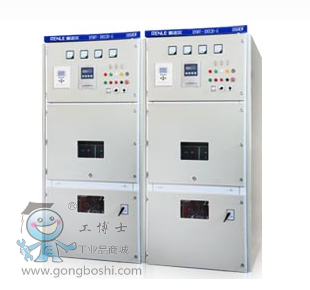

中高壓固態軟起動柜概述
完整的RNMV包括：控制變壓器、控制模塊、可控硅模塊、電動機保護模塊、通訊模塊。
采用三室隔離設置。分別為功率組件室、主控繼電室、主回路連接室（通用型）。
應用領域
RNMV高壓固態軟起動柜廣泛應用于電力系統、機械制造、水泥生產、冶金、礦山、采油、化工、水處理等行業的鼠籠式交流電機。作為三相電壓3KV～10KV中高壓電機起動、控制、保護、軟停之用。
結構功能
整體柜是由柜體和中置式可抽出部件（即手車）兩大部分組成。
柜體分為四個單獨的隔室：母排隔離室、繼電儀表室、斷路器手車室、軟起動室；
外殼防護等級為IP4X；
電氣特點
控制系統經過嚴格的EMC電磁兼容測試實驗后檢驗合格，從而具備較高的抗電磁干擾性能；
擁有完全自主的軟起動器控制技術知識產權，有能力為用戶進行免費的軟件控制系統升級，保證產品的技術始終處于領先地位；
負反饋功能：采用動態的模糊控制理念，根據負載轉矩的大小、自動調整電機的起動時間與電機的起動轉矩。從而實現電
機平滑加速。電機轉速，達到額定工作轉速時，旁路接觸器自動吸合,解決了人為設定的起動曲線與負載轉矩曲線不匹配的難題。這是我們公司的中高壓固態軟起動柜相比國內其它廠家獨特之處；
負載適應能力強。RNMZ具有3種起動控制模式：
電壓斜坡起動：出廠設置為具有限流功能的電壓斜坡，可以滿足大多數應用場合，其初始轉矩設定為電機剛好能帶動負載轉動時的值，然后電壓逐漸的平滑上升。在限定的斜坡時間和電機起動電流范圍內。使電機平滑上升到全速運轉；
限流起動：起動時，電流快速增加到限定值，一直到電機全速運行；
直接起動；
自由停車或軟停車可選：可以適用不同的停車場合-如消除水泵的水錘效應，以滿足特殊需要；
漢字顯示功能：LED液晶屏顯示各種工況及各種語言可選，編程及故障狀態下均有文字顯示說明．操作直觀方便；
系統通訊功能：內置通訊端口。RS-485與遠程終端設備的多點通訊(通訊協議Modbus及Porfibtjs可選)通過此項功能可以直接與上位PC機通訊來實現遙控及遙信等功能。
使用環境(工業標準、環境參數)
周圍空氣溫度不高于+50℃，且24H內平均溫度不高于+45℃，不低于-20℃；空氣清潔，相對濕度在*高溫度+50℃時不超
過50%，在較低溫度時允許有較高的相對濕度，如+20℃時為90%，無凝露環境；
海拔高度不超過2000M，超過2000M需加協議；
沒有火災、爆炸、嚴重粉塵、化學腐蝕及劇烈震動的場所；
軟起動柜適用于以下溫度運輸和存儲：-25℃+55℃；在短時間內（不超過24H）不超過+70℃；（若上述使用條件不能滿足時，應由用戶和制造廠協商解決。）
性能指標
負荷標準：
GB 311.1-1997《高壓輸變電設備的絕緣配合》
GB 3906-2006《3.6KV-40.5KV交流金屬封閉開關設備和控制設備》
GB/T 13422-1992《半導體電力變流器電氣試驗方法》
GB/T 3859.1-1993《半導體變流器基本要求的規定》
GB/T 3859.2-1993《半導體變流器應由導則》
GB 4208-2008《外殼防護等級（IP代碼）》
IEC-60298《1KV以上52KV以下交流金屬封閉開關設備和控制設備》
IEC 60470《高壓交流接觸器》
IEC 61000《電磁兼容性》
JB/Z102《高壓電器使用于高海拔地區的技術條件》
GB/T11022-1999《高壓開關設備和控制設備標準的共用技術要求》
