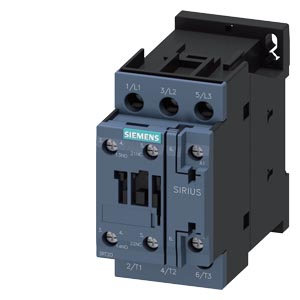

西門子3RT2026-1AN20接觸器

SIRIUS（進口）3RT2 / 3RT1 接觸器可滿足 250 kW 內電機的各種應用需求。在 S00 至 S12 規格的產品中，除了 3 極標準接觸器外，還可以提供真空接觸器、用于與控制器連接的接口繼電器、4 極接觸器以及*高至 4 kW 的微型接觸器。新推出的 S00 和 S0 規格 3RT2 接觸器應用尤其靈活，除螺釘連接外，還可提供彈簧式和環形接線端子，且 S00 和 S0 規格通用相同的輔助觸頭。特殊的 UC 接觸器可用于交流或直流電壓控制，并且線圈功耗更低。S0 規格接觸器上已集成兩個輔助觸頭，所有輔助觸頭采用雙斷點結構，接通可靠性更高。尤其值得一提的是，S00 和 S0 規格的接觸器通過直接加裝功能模塊可方便地組裝成可逆或星-三角起動組合。這些功能模塊可選擇帶 AS-i 或 IO-Link 接口，大大簡化控制回路接線。在安全應用方面，3RT2 系列還提供一些新功能，比如使用安全連接模塊可組裝成符合 ISO13949-1 標準 PLe 或者 IEC62061 標準 SIL3 的接觸器組合。



新一代SIRIUS（進口）3RT2 接觸器



3RT2 接觸器具有 EN 50274 中規定的“指觸防護”功能。

加裝輔助觸點

S00 規格接觸器本體集成 1 個輔助觸點（1NO 或 1NC）。

S0 規格接觸器本體集成 2 個輔助觸點（1NO + 1NC）。

所有規格接觸器均可繼續加裝可拆卸的輔助觸點塊。

觸頭可靠性

在電壓不超過 110 V 或者電流不超過 100 mA 的情況下進行

切換，3RT2 接觸器上的輔助觸點或者 3RH2 中間繼電器具有

極高的可靠性。

這些觸頭同時也符合固態電路使用要求，17 V 電壓下*小接通

電流 1 mA。

電機參考功率

樣本中提到的電機功率是參考電機軸輸出功率（依據銘牌）。

額定控制電壓

所有的接觸器都有直流 DC 或者交流 AC 操作的型號。

浪涌抑制

3RT2 接觸器可以提供阻容吸收（RC）、壓敏電阻、抑制二極

管以及二極管組合（齊納二極管與二極管組合）四類浪涌抑制

器，用于抑制線圈浪涌。

注意：

使用浪涌抑制器抑制線圈過電壓，會造成接觸器常開觸點 NO 分

斷延時以及常閉觸點 NC 接通延時（抑制二極管將增加延時 6 到

10 倍，二極管組合將增加延時 2 到 6 倍，壓敏電阻將增加延時 2

到 5 ms）。

標準

IEC 60947-1，EN 60947-1，

IEC 60947-4-1，EN 60947-4-1

IEC 60947-5-1，EN 60947-5-1（輔助觸點）

3RT2 接觸器經過氣候測試，適用于全球任何氣候條件。

設備應用的環境與標準的工業環境（EN 60721-3-3 所規

定）不同時，需要考慮環境對產品可靠性和使用壽命的影

響，并采取相應的防護措施。如有必要請聯系西門子技術

支持。



3RT20151AB01

3RT20151AB02

3RT20161AB01

3RT20161AB02

3RT20171AB01

3RT20171AB02

3RT20181AB01

3RT20181AB02

3RT20231AC20

3RT20251AC20

3RT20261AC20

3RT20271AC20

3RT20281AC20

3RT20151BB41

3RT20151BB42

3RT20161BB41

3RT20161BB42

3RT20171BB41

3RT20171BB42

3RT20181BB41

3RT20181BB42

3RT20231BM40

3RT20241BM40

3RT20251BB40

3RT20261BB40

3RT20271BM40

3RT20281BM40



交流操作 1）

50 Hz 線圈（S00 規格例外：50/60 Hz）

24 V AC B0 B0

42 V AC D0 D0

48 V AC H0 H0

110 V AC F0 F0

230 V AC P0 P0

400 V AC V0 V0

50/60 Hz 線圈

24 V AC B0 C2

42 V AC D0 D2

48 V AC H0 H2

110 V AC F0 G2

220 V AC N2 N2

230 V AC P0 L2

直流操作 1）

24 V DC B4 B4

48 V DC W4 W4

110 V DC F4 F4

220 V DC M4 M4

交流操作3RT20 25-1AN20 帶 50/60 Hz 電磁線圈，額定控制電壓 220 V AC

直流操作3RT20 24-1BB40 額定控制電壓 24 V DC
