施耐德變頻器ATV11HU05M2A

    施耐德電氣集團的前身為Schneider&Cie，成立于1838年，于1999年5月，正式更名為施耐德電氣集團。施耐德是全球著名品牌，施耐德電氣集團是世界公認的“能效管理專家”。施耐德電氣集團已為100多個國家的能源及基礎設施、工業、數據中心及網絡、樓宇和住宅市場提供整體解決方案， 其中在能源與基礎設施、工業過程控制、樓宇自動化和數據中心與網絡等市場處于世界領先地位，在住宅應用領域也擁有強大的市場能力。致力于為客戶提供安全、可靠、高效的能源。 　　
    施耐德電氣2008年的銷售額為183億歐元，擁有114,000名員工。 　　施耐德電氣助您――善用其效，盡享其能！

    施耐德ATV11系列主要應用于三相異步電機變頻器，功率范圍為0.18至2.2 kW。
施耐德變頻器ATV11系列性能描述
1、通過磁通矢量控制進行速度調節； 　　
2、速度范圍為1至20； 　　
3、變頻器與電機保護； 　　
4、堅固耐用，即使在-10至+50℃的惡劣環境下； 　　
5、通過使用系緊螺釘進行布線和連接：易于更換機電解決方案； 　　6、結構緊湊，可以并排安裝； 　　
7、能夠使用DIN軌道安裝； 　　
8、集成B類EMC濾波器或可作為一個選件； 　　
9、變頻器具有極低的泄漏電流，與30 mA差分?jǐn)嗦菲骷嫒�，以確保人員安全； 　　
10、可使用基板安裝版本；

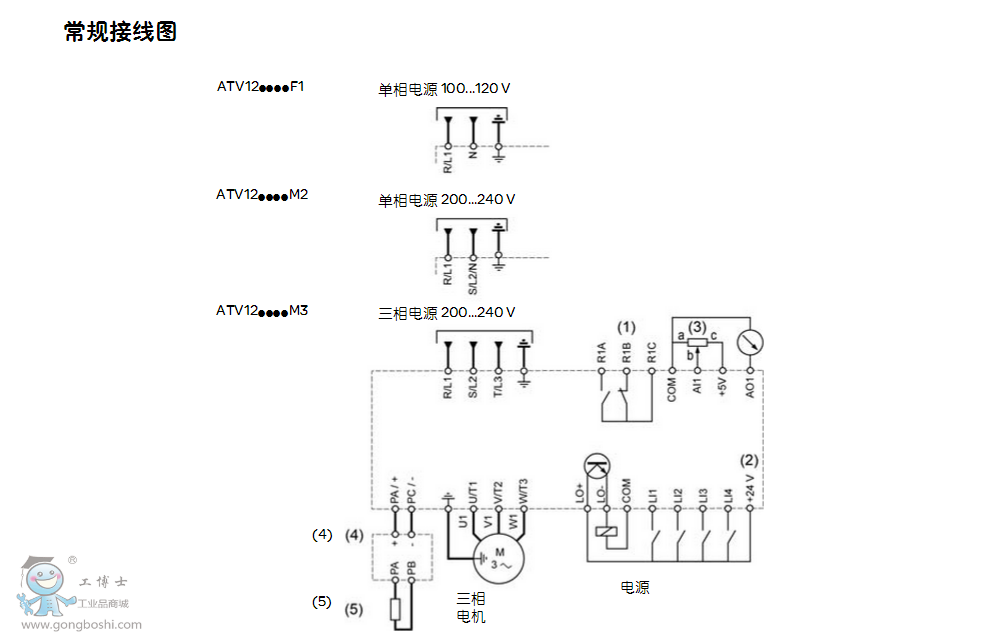

    施耐德ATV12系列主要應用于三相異步電機變頻器，功率范圍為0.18至4.0 kW。
施耐德變頻器ATV12性能描述
1、控制方式：電壓/頻率比、無傳感器磁通矢量控制、節能比； 　　
2、集成C1等級 EMC濾波器； 　　
3、標準Modbus通信； 　　
4、無需設置，快速起動； 　　
5、在包裝內無需上電即可進行參數設置； 　　
6、*寬工作溫度范圍: -10℃ ~ +50 ℃不降容，*高可達+60 ℃； 　7、超強制動能力: 無需制動電阻即可達到70%電機額定轉矩； 　　
8全部涂層，適應各種惡劣環境； 　　
9、質量過硬，組件按照10年使用壽命設計；

    施耐德變頻器ATV21系列可變轉矩型變頻器主要應用于建筑物暖通空調的三相異步電機（功率范圍為0.75至75 kW）變頻器。
施耐德變頻器ATV21系列性能描述
1、UL類型1/IP20與IP54，功率*高達75 kW； 　　
2、速度范圍：1:50； 　　
3、過載：110 % - 60 s； 　　
4、集成A類或B類EMC濾波器； 　　
5、建筑市場使用的主要通信總線： LonWorks，Metasys N2，BACnet與 Apologe FLN； 　　
6、符合國際標準與認證：CE，UL，CSA， C-Tick； 　　
7、“降容”技術：即刻運行且無有害影響，諧波處理無需額外技巧：THDI < 30%； 　　
8、斜坡與電機控制電源的自適應可以優化能耗； 　　
9、其遠程終端使其功能得到增強：功能的設置，配置和參數的下載與保存； 　　
10、結構緊湊，可以并排安裝； 　　
11、電機與變頻器保護； 　　
12、經濟型設計；

    施耐德變頻器ATV31是用于三相鼠籠式異步電機的變頻器。ATV31可靠性高，結構緊湊，便于使用，并且符合EN 50178, IEC/EN 61800-2, IEC/EN 61800-3標準，擁有UL/CSA認證和e標志。ATV31變頻器以Modbus和CANopen工業總線進行通訊。這些協議作為標準集成在變頻器中.ATV31變頻器配備有用于正常環境和通風機箱的散熱器。多個單元可并排安裝在3上以節省空間。
變頻器可用于額定值從0.18 kW到15 kW的電機，有4種類型的電源：
200 V到240 V單相，0.18 kW到2.2 kW
200 V到240 V三相，0.18 kW到15 kW
380 V到500 V三相，0.37 kW到15 kW
525 V到600 V三相，0.75 kW到15 kW
ATV31變頻器可提供2種不同的人機界面：
1 ATV31Hpppp使用顯示屏和菜單導航鍵。
2 ATV31HppppA使用顯示屏、菜單導航鍵和本機控制(運行/停機和由電位計設置的速度給定)。
電磁兼容性EMC
ATV31HppM2和ATV31HppN4變頻器中內置A級EMC濾波器(傳導和輻射式)簡化了設備的安裝，并提供了滿足e標準要求的經濟方式。
ATV 31HppM3X和ATV 31HppS6X變頻器供貨時不帶EMC濾波器。如果必須要求符合EMC標準，濾波器可以作為選件提供給用戶裝配。
功能
ATV31變頻器有6個邏輯輸入端、3個模擬輸入端、1個邏輯/模擬輸出端和2個繼電器輸出端。
變頻器中集成的主功能如下：
電機和變頻器保護
線性、S, U和用戶自定義的加速/減速斜坡
+ / -速度
16個預制速度
比例積分(PI)調節器
2線/ 3線控制
制動順序
使用速度檢測自動獲取旋轉負載和自動重起動
故障配置和停機類型配置
將配置保存在變頻器中
若干項功能可被指定到一個邏輯輸入端上
可內置擺頻。

    施耐德變頻器ATV61系列 施耐德Schneider優勢簡易精致！
· 對于主要的建筑和工業通信網絡開放
· 設計精巧，可根據您的需求進行定制
應用范圍
· 該系列專用于工業市場和建筑市場的泵類和風機應用：性能優越，功能先進
· 高性能可變轉矩應用：
> 風機：帶有強制功能的安全性（故障禁止，選擇行進方向和參考速度）
> 多泵：通過使用可編程多泵卡， Altivar 61可在管理多個泵時具有靈活性、用戶友好性和適應性
> 泵類：對于裝置欠載保護、過載保護和流體缺失檢測保護所需的必要功能
性能描述
3相異步電機（功率范圍為0.75至800 kW）變頻器，用于可變轉矩應用系列說明
3相 200/240 V - 380/480 V - 500/690 V
· UL類型1/IP20，從0.75至800 kW
· UL類型12/IP54，從0.75至800 kW
· 速度范圍：在開環模式下為1:100
· 過載：110% ...120% - 60 s
· 圖形終端：純文本，導航按鈕，可以立即起動的“簡單起動”菜單，能夠馬上從ATV61的所有性能中獲益
· 集成A類或B類EMC濾波器
· 節能法，二次電機控制法
· 符合國際標準和認證：CE，UL，CSA，C-Tick
· 集成Modbus與CANopen
· 用于工業的通信卡：Ethernet，F(xiàn)IPIO，Modus Plus，DeviceNet， Interbus-S，Unitelway；用于建筑的通信卡：LonWorks，BACnet，METASYS N2與Apogee FLN
· 輸入/輸出擴展卡
· 可編程多泵卡：ATV38兼容性與新的應用軟件
· PowerSuite軟件： 配置、設置以及從應用軟件中保存參數
· 經濟型設計
· 有150多個功能可供使用
· 保護電機與變頻器
· 安全功能：“斷電”，ATEX

     施耐德變頻器ATV71系列優勢簡易精致！
· *高可達630 kW的唯一系列，性能優越，功能先進...
· 對于所有通信網絡、應用軟件、用戶…開放
· ATV 71能夠?yàn)槟�的所有特定需求提供設計精巧的解決方案
應用范圍
· 高性能應用（恒轉矩）：
> 物料搬運
> 起重
> 木材加工機械
> 加工機械
> 紡織機械
> 包裝
性能描述
3相同步電機與3相異步電機變頻器，電機功率范圍為0.37至630 kW
系列說明
200...240 V單相
200...240 V/380...690 V 3相, 50/60 Hz
· 通過帶或不帶傳感器的磁通矢量控制進行速度調節
· 速度范圍：在帶有速度反饋的閉環模式下為1至1000，在開環模式下為1至100
· 圖形終端：純文本，導航按鈕，可配置的功能鍵，“簡單起動”菜單...
· 保護電機與變頻器
· “斷電”安全功能，ATEX安全功能
· 超過150種功能可供使用：PID調節器，適用于移動、提升與快速定向運動的制動器控制...
· 集成A類EMC濾波器
· 集成Modbus與CANopen
· 輸入/輸出擴展卡，編碼器接口卡
· 通信卡：Fipio，Ethernet，Modbus Plus，Profibus DP，DeviceNet， Uni-Telway，INTERBUS
· 內置控制器可編程卡
