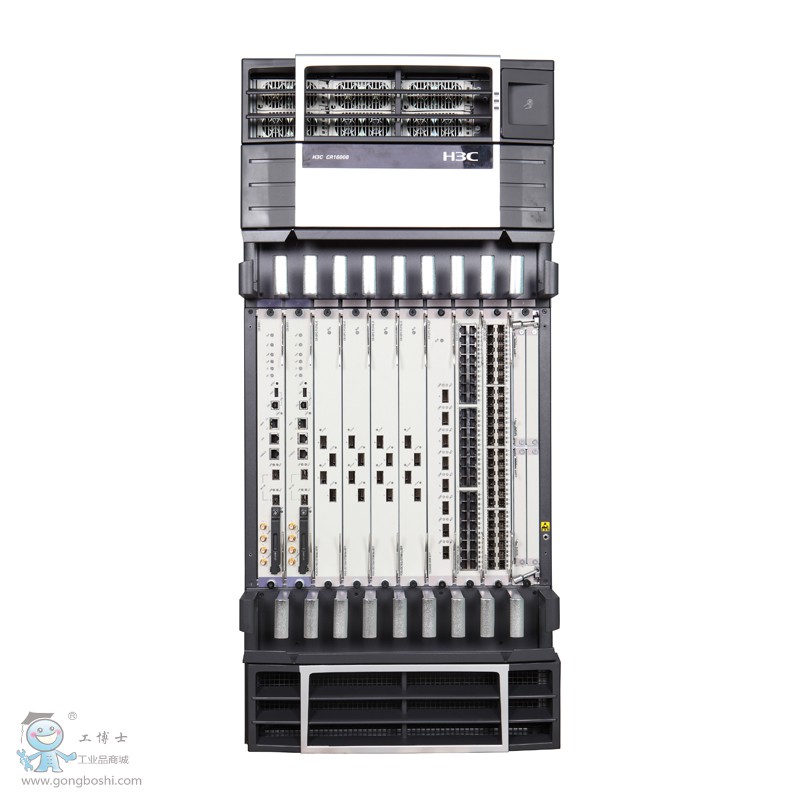

華三H3CCR16008核心路由器

創新的硬件架構

CR16000采用了創新的交叉間隔矩陣架構，減少了數據信號在高速傳輸通道中的串?dāng)_和衰減，實現了接口板、交換網板和背板的無阻塞數據轉發機制。CR16000利用路由交換物理分離的設計架構，通過獨立的九塊交換網板能夠大幅提升設備的路由轉發性能，同時后續可以通過升級交換網板實現性能的持續提升。CR16000的交換網板通過高速傳輸通道和各接口板相連，在數據的跨板轉發過程中，利用自研芯片中的核心算法，實現智能調度模式和路徑負載分擔，完成了交換系統嚴格意義上的無阻塞，保證了高密萬兆板卡的線速轉發。

運營級網絡操作系統

CR16000運行了H3C新一代模塊化網絡操作系統，支持模塊級重啟、倒換，以及以模塊為單位進行軟件升級的能力。CR16000通過內置的監控器能夠全面監視各軟件模塊的運行狀態，一旦發現某一軟件模塊故障，系統會根據預先設置的策略自動重啟或中止故障模塊，同時CR16000還支持軟件模塊可以運行于主用主控板和備用主控板上，當主用主控板上的軟件模塊出現故障時，可以選擇備用主控板上的軟件模塊來接管服務，進一步提高了系統可用性。

強大的路由特性

CR16000能夠支持海量的路由計算和發布，滿足其作為互聯網核心節點所具備的路由計算和發布能力。CR16000支持IPV4和IPV6雙協議棧，支持OSPF、IS-IS、BGP、RIPng、OSPFv3、IS-ISv6、BGP4+等路由協議，；支持多種IPv4向IPv6過渡技術。

CR16000支持豐富的L3 /L2 MPLS VPN，支持三種跨域MPLS VPN方式（Option1/Option2/Option3）；支持組播VPN。CR16000支持基于板內、板間、交換網的三級組播功能，強大的組播功能減少了承載語音、視頻等業務時對骨干帶寬的占用，從而保證了組播業務的流暢運行。

多業務承載平臺

CR16000 可以做為高性能的MSE設備集傳統SR設備和BRAS功能于一體，既可承接Mobile、Business、IPTV等電信業務，也可以接入Internet用戶，完成用戶的認證和管理，業務可擴展性強，設備利用率高，保護用戶投資。

電信級高可靠性

CR16000支持軟件模塊級的在線升級（ISSU），確保軟件在升級時，業務不會中斷；支持軟件熱補丁技術，實現設備軟件完全平滑升級；支持GR/NSR技術，保證主控板在主備切換時，數據的不間斷轉發；設備在更換路由引擎或者進行軟件版本升級時不需要重啟設備、不影響業務。

支持BFD 、NQA等鏈路檢測協議，確保廣域鏈路發生故障時，上層的協議能夠及時收斂，減少因鏈路故障導致的業務中斷時間。CR16000支持集群技術，可以把多臺設備虛擬為一臺邏輯設備，實現性能疊加的同時大大提高了系統的可靠性。

CR16000在硬件上支持主控板、交換網板、電源、風扇等關鍵部件冗余配置，消除因關鍵部件故障而引起的單點故障；支持某一硬件部件發生故障時自動隔離技術，避免因?yàn)槟骋挥布�故障引起的連環故障的發生。

全面的安全防護

CR16000具有強大的安全防護功能，支持獨立的防火墻插卡，支持對DoS/DDoS攻擊、ARP欺騙攻擊、TCP報文標志位不合法攻擊、超大ICMP報文攻擊、地址/端口掃描、ICMP重定向或不可達攻擊、Tracert攻擊、帶路由記錄選項IP報文攻擊、Java/ActiveX Blocking和SQL注入攻擊等威脅的防范；支持靜態和動態黑名單、MAC綁定、安全區域控制、系統統計等安全功能。

高效節能的綠色設計

CR16000秉承H3C公司的高效節能的綠色設計理念，在設備端口密度、功能大大增強的情況下，將能耗/功能（性能）比提升到了一個新的高度。CR16000節能綠色設計主要表現如下：

芯片級－CR16000使用的核心芯片采用先進的工藝設計，處理能力增強的同時，能耗更少。

板件級－CR16000支持內部背板端口的自動檢測，當某槽位未配置接口板時，系統可以自動關閉和該接口板相連的所有交換網板背板高速端口，大大節省了功耗。

電源級－CR16000采用了高效率一次電源模塊，單板電源采用IBA架構，選用高效率二次電源模塊，高效率的電源模塊減少了單板功耗，降低無用功率消耗，同時也減少了單板的散熱成本。

系統級－CR16000風扇采用高效PWM調速風扇，支持無級調速。系統可以自動收集單板溫度，根據設備實際情況計算風扇調速曲線，并將調速命令下發到風扇框。系統支持風扇狀態監控（轉速監控、故障告警等）可以根據環境溫度、單板配置自動分組調速，降低設備功耗和運行噪聲。
