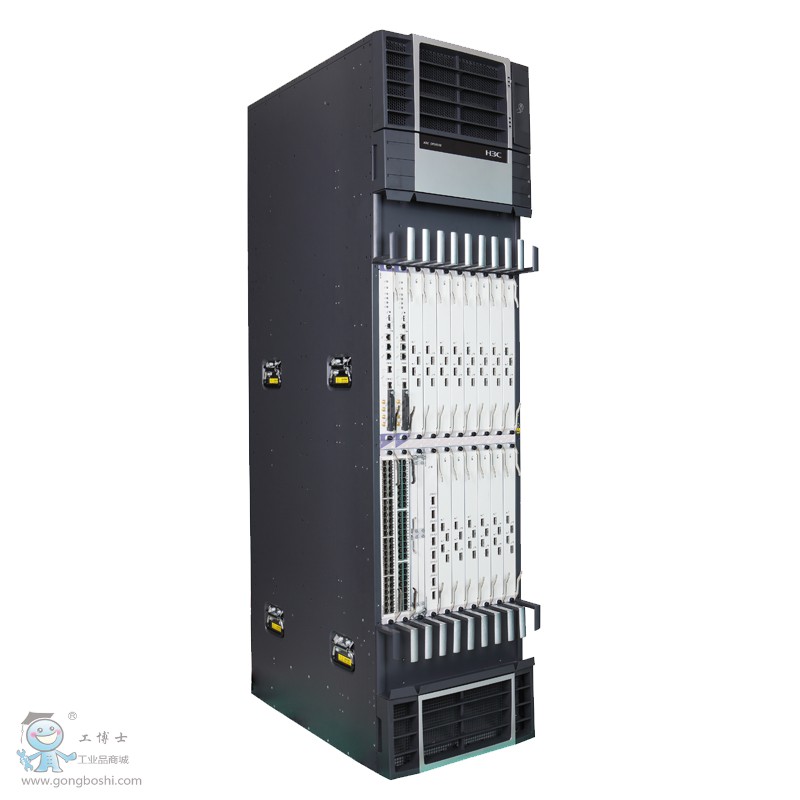

華三H3C CR16018核心路由器

CR16000核心路由器（以下簡稱CR16000）是杭州華三通信技術有限公司自主研發的新一代核心路由器，主要應用在運營商IP骨干網、數據中心骨干互聯節點以及各種行業大型IP網絡的核心和匯聚位置。CR16000先進的體系架構和強大的路由轉發性能能夠滿足用戶現在及未來業務擴展的需求。

CR16000采用了創新的硬件架構，可以實現高性能無阻塞數據交換能力，保障高密度10G或100G板卡的線速轉發；CR16000支持海量的路由表和轉發表，作為互聯網核心節點能夠抵御大路由震蕩的沖擊，保證數據報文的準確轉發；CR16000通過NSR、ISSU、IRF2、APS、BFD等多種高可靠性技術，保證業務永續。

產品特點

創新的硬件架構

CR16000采用了創新的交叉間隔矩陣架構，減少了數據信號在高速傳輸通道中的串?dāng)_和衰減，實現了接口板、交換網板和背板的無阻塞數據轉發機制。CR16000利用路由交換物理分離的設計架構，通過獨立的九塊交換網板能夠大幅提升設備的路由轉發性能，同時后續可以通過升級交換網板實現性能的持續提升。CR16000的交換網板通過高速傳輸通道和各接口板相連，在數據的跨板轉發過程中，利用自研芯片中的核心算法，實現智能調度模式和路徑負載分擔，完成了交換系統嚴格意義上的無阻塞，保證了高密萬兆板卡的線速轉發。

運營級網絡操作系統

CR16000運行了H3C新一代模塊化網絡操作系統，支持模塊級重啟、倒換，以及以模塊為單位進行軟件升級的能力。CR16000通過內置的監控器能夠全面監視各軟件模塊的運行狀態，一旦發現某一軟件模塊故障，系統會根據預先設置的策略自動重啟或中止故障模塊，同時CR16000還支持軟件模塊可以運行于主用主控板和備用主控板上，當主用主控板上的軟件模塊出現故障時，可以選擇備用主控板上的軟件模塊來接管服務，進一步提高了系統可用性。

強大的路由特性

CR16000能夠支持海量的路由計算和發布，滿足其作為互聯網核心節點所具備的路由計算和發布能力。CR16000支持IPV4和IPV6雙協議棧，支持OSPF、IS-IS、BGP、RIPng、OSPFv3、IS-ISv6、BGP4+等路由協議，；支持多種IPv4向IPv6過渡技術。

CR16000支持豐富的L3 /L2 MPLS VPN，支持三種跨域MPLS VPN方式（Option1/Option2/Option3）；支持組播VPN。CR16000支持基于板內、板間、交換網的三級組播功能，強大的組播功能減少了承載語音、視頻等業務時對骨干帶寬的占用，從而保證了組播業務的流暢運行。

多業務承載平臺

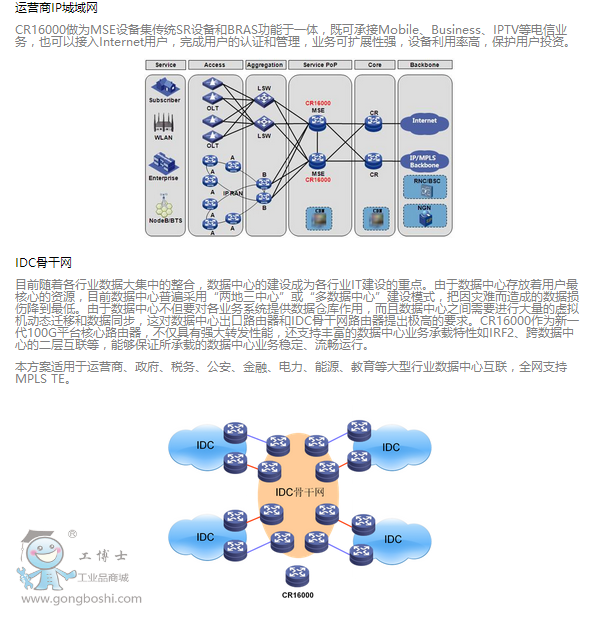

CR16000 可以做為高性能的MSE設備集傳統SR設備和BRAS功能于一體，既可承接Mobile、Business、IPTV等電信業務，也可以接入Internet用戶，完成用戶的認證和管理，業務可擴展性強，設備利用率高，保護用戶投資。

電信級高可靠性

CR16000支持軟件模塊級的在線升級（ISSU），確保軟件在升級時，業務不會中斷；支持軟件熱補丁技術，實現設備軟件完全平滑升級；支持GR/NSR技術，保證主控板在主備切換時，數據的不間斷轉發；設備在更換路由引擎或者進行軟件版本升級時不需要重啟設備、不影響業務。

支持BFD 、NQA等鏈路檢測協議，確保廣域鏈路發生故障時，上層的協議能夠及時收斂，減少因鏈路故障導致的業務中斷時間。CR16000支持集群技術，可以把多臺設備虛擬為一臺邏輯設備，實現性能疊加的同時大大提高了系統的可靠性。

CR16000在硬件上支持主控板、交換網板、電源、風扇等關鍵部件冗余配置，消除因關鍵部件故障而引起的單點故障；支持某一硬件部件發生故障時自動隔離技術，避免因?yàn)槟骋挥布�故障引起的連環故障的發生。

全面的安全防護

CR16000具有強大的安全防護功能，支持獨立的防火墻插卡，支持對DoS/DDoS攻擊、ARP欺騙攻擊、TCP報文標志位不合法攻擊、超大ICMP報文攻擊、地址/端口掃描、ICMP重定向或不可達攻擊、Tracert攻擊、帶路由記錄選項IP報文攻擊、Java/ActiveX Blocking和SQL注入攻擊等威脅的防范；支持靜態和動態黑名單、MAC綁定、安全區域控制、系統統計等安全功能。

高效節能的綠色設計

CR16000秉承H3C公司的高效節能的綠色設計理念，在設備端口密度、功能大大增強的情況下，將能耗/功能（性能）比提升到了一個新的高度。CR16000節能綠色設計主要表現如下：

芯片級－CR16000使用的核心芯片采用先進的工藝設計，處理能力增強的同時，能耗更少。

板件級－CR16000支持內部背板端口的自動檢測，當某槽位未配置接口板時，系統可以自動關閉和該接口板相連的所有交換網板背板高速端口，大大節省了功耗。

電源級－CR16000采用了高效率一次電源模塊，單板電源采用IBA架構，選用高效率二次電源模塊，高效率的電源模塊減少了單板功耗，降低無用功率消耗，同時也減少了單板的散熱成本。

系統級－CR16000風扇采用高效PWM調速風扇，支持無級調速。系統可以自動收集單板溫度，根據設備實際情況計算風扇調速曲線，并將調速命令下發到風扇框。系統支持風扇狀態監控（轉速監控、故障告警等）可以根據環境溫度、單板配置自動分組調速，降低設備功耗和運行噪聲。
