山特UPS不間斷電源 山特城堡系列山特C1K-標準型UPS 工頻在線（工業型）UPS

 產品簡介：

       山特城堡系列C 1KVA~3KVA 是集山特公司*新研發成果和應用經驗，設計、制造的新一代通用型UPS，產品適用于中小企業用戶的IT類負載設備。

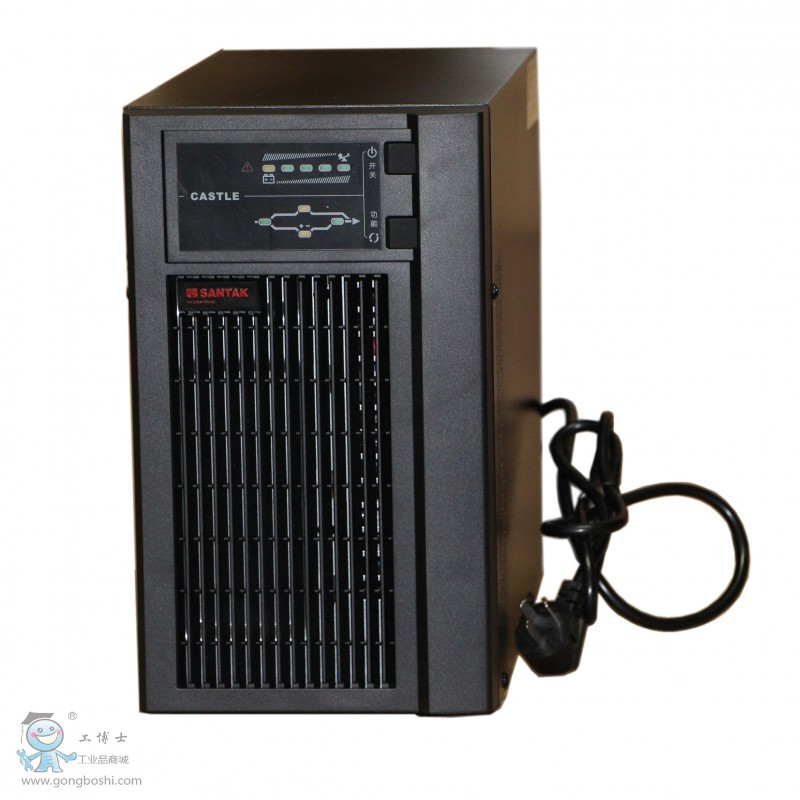

產品展示：

產品性能：

采用DSP數字控制技術

      先進的DSP數字控制技術的應用，使UPS的性能更加穩定，品質更加優越。

負載功率因數為0.8

      適合用電設備的發展趨勢，帶載能力更強。

有源輸入功率因數校正（PFC）

      采用數字化控制的有源功率因數校正技術，使輸入功率因數高達0.98以上，以避免對電網環境的污染，達到節能，降低了系統的投資成本的目的。

綠色環保型

      本產品為綠色環保型產品, 符合歐盟環保指令RoHS的各項要求和國家電子信息產品污染控制管理辦法, 在產品正常使用情況下,不會對人體及環境造成危害。

寬輸入電壓頻率范圍

      極寬的輸入電壓和頻率范圍，即使在電力環境非常惡劣的偏遠地區也能正常供電，減少了電池放電次數，提高了電池的使用壽命。

可搭配發電機使用

      輸入電壓與頻率范圍廣，能有效隔離發電機產生的不良電力，為負載提供潔凈、安全、穩定的電源。

零切換

      市電不穩定時，UPS供電模式的轉換時間為零，有效保證了負載運行的安全性和可靠性。

強大的擴展性功能

      智能插槽能提供豐富的可擴展功能，可選擇安裝Winpower CMC監控卡、SNMP卡、RS485、AS400卡、EMD環境監測器。

產品參數：

型號	C1K	C1KS	C2K	C2KS	C3K	C3KS
尺寸（寬×深×高）(mm)	144× 345× 229		190× 393× 328
凈重（Kg）	9.2	4.2	17.2	7.9	22.6	8.3
額定容量	1kVA/800W (1kVA/900W)		2kVA/1600W (2kVA/1800W)		3kVA/2400W (3kVA/2700W)
輸入
輸入方式	單相接地
額定電壓	220VAC
電壓范圍	115-300VAC
頻率	50Hz
功率因數	0.98
旁路電壓	80VAC×(1±5%)～285VAC×(1±5%)
	默認180VAC×(1±5%)～264VAC×(1±5%)
輸出
輸出方式	單相接地
額定電壓	220VAC
功率因數	0.8  (0.9)  ①
電壓精度	±2%
輸出頻率	市電模式	1.輸入頻率在46-54 Hz時，輸出和輸入保持一致
		2.輸入頻率小于46Hz 或大于54Hz 時輸出頻率鎖定50Hz
	電池模式	50 ±0.2 Hz
過載能力（市電，25℃）	105%±5%<負載≤150%±5%大于25s轉旁路并報警
	150%±5%<負載<200%±5% 大于300ms 轉旁路并報警
轉換時間	0ms （市電  電池）
	<4ms（市電  旁路）
電池
電池組電壓	24VDC	36VDC	48VDC	72VDC	72VDC	96VDC
電池容量×數量	12VDC×2	12VDC×3	12VDC×4	12VDC×6	12VDC×6	12VDC×8
后備時間（25℃）	PF=0.8 滿載≥4.5分鐘  PF=0.9 滿載≥3分鐘
電池充電時間	5小時充至90%(標準型)
	取決于外接電池組容量（長效型）
電磁兼容性
ESD	IEC61000-4-2 LEVEL4
RS	IEC61000-4-3 LEVEL3
EFT	IEC61000-4-4 LEVEL4
Surge	IEC61000-4-5 LEVEL4
安規	GB4943-2001，IEC62040-1，符合泰爾認證要求。
行業標準	EN62040，YD/T 1095-2000
工作環境溫度	PF=0.8  0℃～40℃      PF=0.9 0℃～30℃
型號	C1K	C1KS	C2K	C2KS	C3K	C3KS
存儲溫度	-25℃～55℃
環境濕度	20%～90%（無冷凝）
海拔高度	<1000m
①在環境溫度低于30℃時，可通過串口指令將輸出功因（PF)改為0.9，默認輸出功因為0.8。

UPS簡述：UPS（Uninterruptable Power System/Uninterruptable Power Supply），即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。主要用于給單臺計算機、計算機網絡系統或其它電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應。當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流市電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時， UPS 立即將電池的直流電能，通過逆變零切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS 設備通常對電壓過高或電壓過低都能提供保護。

ups特點：

       UPS是針對中國電網環境和網絡監控及網絡系統、醫療系統等對電源的可靠性要求，克服中、大型計算機網絡系統集中供電所造成的供電電網環境日益惡劣的問題，以全新的數字技術研制出的第三代工頻純在線式智能型UPS。直流電源，是維持電路中形成穩恒電流的裝置。如干電池、蓄電池、直流發電機等。
       UPS和直流電源是企業重要的供電保障設備，傳統的維護管理包括：①日常巡檢外觀，定期更換電池、濾波電容、風機等易損件，大修時做電池活化等；②改造或采用換代設備，使用高級工具測試電池性能。這種管理方式企業投入成本高，維護人員工作量大，不易實時掌握設備運行狀態和關鍵數據，設備事故預防能力低。實施在線維護管理可避免傳統方式的不足之處，獲得良好效益。
       UPS的中文意思為“不間斷電源”，是英語“Uninterruptable Power System/Uninterruptable Power Supply”的縮寫，它可以保障計算機系統在停電之后繼續工作一段時間以使用戶能夠緊急存盤，使用戶不致因停電而影響工作或丟失數據。

ups組成結構：

       UPS電源系統由五部分組成：主路、旁路、電池等電源輸入電路，進行AC/DC變換的整流器（REC），進行DC/AC變換的逆變器（INV），逆變和旁路輸出切換電路以及蓄能電池。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時（該變化應滿足系統要求），輸出幅度基本不變的整流電壓。凈化功能由儲能電池來完成，由于整流器對瞬時脈沖干擾不能消除，整流后的電壓仍存在干擾脈沖。儲能電池除可存儲直流直能的功能外，對整流器來說就像接了一只大容器電容器，其等效電容量的大小，與儲能電池容量大小成正比。由于電容兩端的電壓是不能突變的，即利用了電容器對脈沖的平滑特性消除了脈沖干擾，起到了凈化功能，也稱對干擾的屏蔽。頻率的穩定則由變換器來完成，頻率穩定度取決于變換器的振蕩頻率的穩定程度。為方便UPS電源系統的日常操作與維護，設計了系統工作開關，主機自檢故障后的自動旁路開關，檢修旁路開關等開關控制。
UPS發展與市場需求

       近幾年，境外主要電源供應商逐漸看好中國電力電子電源市場，紛紛把重點轉向中國內地。在UPS電源產品方面有山特、APC、愛克賽、梅蘭日蘭、三菱等;在通信開關電源方面有愛立信、西門子、美國的Vicor、騰訊科技、朗訊、日本的新電元等。中國臺灣地區的電源生產廠商也在內地設廠生產。如臺達公司在東莞、上海、天津都設立了工廠。
       如今，跨國公司在國內電源市場占有主導地位，如：艾默生(Emerson)、APC、梅蘭日蘭、伊頓愛克賽，新近進入國內市場的有：荷蘭海泰克、ActivePower公司、施恩禧電氣(S&C)。中國本土也已形成一批超億元的電源企業，如：中興通訊、廈門科華、武漢洲際、煙臺東方電子信息集團等，他們有較強的技術力量和開發能力。UPS電源技術也向著多功能、大功率、集成化的方向發展，其中UPS電源行業中的廈門科華、冠軍、科士達、易事特、捷益達等一批民營企業領跑國內UPS市場。
       電力電子電源按產品名稱分類主要有，第1類：開關電源，包含AC/DC開關電源、AC/DC開關電源、充電器等。第2類：不間斷電源(UPS)，包含ACUPS和DCUPS等。第3類：逆變器，包含普通逆變器、LCD背光逆變器、太陽能逆變器等。第4類：變頻器，包含普通變頻器、高壓變頻器等。第5類：其它如交流穩壓電源、中頻感應加熱電源、高壓電源、電力機車電源等。
       科技部設立了2億元的電力電子項目專項資金，國家發改委專門發文啟動專項課題，用于推進電力電子技術和產業的發展。包括應用裝置的產業化，重點圍繞節能、交通、電力、冶金等領域需求，支持應用具有自主知識產權芯片和技術的電力電子裝置，節能型不間斷電源和新型的電力優化裝置顯然就是典型的支持對象。所有能源的應用70%以上需要經過電力電子變換裝置，然后再給負載。電力電子電源是節能減排的有力手段，同時也是保證信息安全、工業自動化的基石，例如，變頻器的應用將使得電機性負載大幅度節能，不間斷電源UPS的應用將有效保證信息設備的可靠運行、工業化制造水平的提升，開關整流器是所有網絡、通信系統能源心臟。信息和工業自動化水平的發展，與電力電子電源技術的發展緊密相關。

系統及產品分類

       UPS電源系統設備技術是指依托先進功率轉換技術、數字控制技術、高頻開關變換技術、脈寬調制技術、電磁兼容技術、冗余并機技術、智能充放電技術、網絡技術、驅動技術和新工藝技術等的一門綜合技術。
       UPS電源已從上世紀60年代的旋轉發電機發展至今天的具有智能化程度的靜止式全電子化電路，并且還在繼續發展。UPS電源一般均指靜止式UPS電源，按其工作方式分類可分為后備式、在線互動式及在線式三大類，按照UPS電源功率的大小和應用領域有以下的分類方式：1.按照UPS功率大小分類，UPS電源系統按其應用的功率可分為：大、中、小三個分區類別。小功率UPS電源系統定義為：功率小于3kVA的UPS電源產品;中等功率UPS電源系統定義為：大于等于3kVA同時小于10kVA的UPS電源產品;大功率UPS電源系統定義為：大于或等于10kVA的UPS電源產品。2.按照UPS應用領域分類：信息設備用UPS電源系統設備。近幾年來UPS電源系統在IT行業發揮著越來越重要的作用，被人們譽為計算機信息的保護神。在世界邁進信息時代之后，信息的安全問題已經被人們廣泛關注，因此，在這種時代背景中，UPS的發展趨勢引起業界的高度重視是順理成章的。信息化通信UPS電源系統主要應用于：信息產業、IT行業、交通、金融行業、航空航天工業等計算機信息系統、通信系統、數據網絡中心等的安全保護問題。UPS電源作為計算機信息系統、通信系統、數據網絡中心等的重要外設，在保護計算機數據、保證電網電壓和頻率的穩定、改進電網質量、防止瞬時停電和事故停電對用戶造成的危害等方面是非常重要的。
       工業動力用UPS電源系統設備。工業動力UPS電源系統設備主要應用于：工業動力設備行業電力、鋼鐵、有色金屬、煤炭、石油化工、建筑、醫藥、汽車、食品、軍事等領域，作為所有電力自動化工業系統設備、遠方執行系統設備、高壓斷路器的分合閘、繼電保護、自動裝置、信號裝置等的交、直流不間斷電源設備，保證工業自動化動力供給的可靠性。工業動力用不間斷電源是不間斷電源產品中的高端產品，涉及大功率(可能達到兆瓦級)能量變換的電力電子技術、數字化控制技術、交流電源并聯冗余技術、有源諧波抑制技術、大功率產品制造技術等。顯然，一般的電源企業無法進入該領域，只有已經擁有大功率電力電子技術和系列產品開發、生產、服務能力，并積累相應工業應用經驗的企業，才能做好工業動力不間斷電源系統的設計、生產、市場服務。傳統UPS廠家在這些地方采用的UPS電源往往是具備適應工業自然環境的UPS電源產品，而不是適應工業電氣環境、感性動力負載特性的真正工業動力設備用不間斷電源。


山特企業簡介：

       山特ups電源是由中國（深圳）山特出品的ups不間斷電源產品。其型號涵蓋了后備式UPS、在線式UPS、在線互動式UPS、模塊化UPS和其他監控產品。在同行業市場的知名度和接受率較高。世界上*高功率密度的ups電源產品由深圳山特電子公司制造。山特還率先將IGBT功率單元及高頻PWM技術引入UPS行業的廠商。從根本上提升了UPS的性能和穩定度。
       在線式及原理
       在線式UPS（On-Line UPS）的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，例如電風扇，只要在UPS輸出功率足夠的前題下，可以供電給任何使用市電的設備。
       后備式及工作原理
       后備式又稱為非在線式不間斷電源（Off-Line UPS），它只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電（Normal Mode），一旦市電供電品質不穩或停電了，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務（Battery Mode），直到市電恢復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器。
