SB100同步皮帶型單軸機械手|同步皮帶驅動型（SB系列）

詳細說明
關鍵詞：?jiǎn)屋S機械手，直角坐標機器人、工業機械手、單臂機械手、梁式機械手、線性模組、電缸。

1. 命名方式：

（1）.類別：指產品的系列代號
SB—同步皮帶驅動方式的單軸機械臂。

（2）.底座寬：指產品的本體寬度
100：底座寬100mm。

（3）.導程：指驅動輪旋轉一周滑塊移動的距離。
100：導程100mm。

（4）.有效行程：指滑塊可移動的有效范圍，也指滑塊從零點位置移動到正限位的距離。
SB系列同步皮帶型機械臂的普通有效行程為100mm-2000mm；

（5）.精度：指重復定位精度，表示反復移動到預先存儲的位置時的定位精度。
同步皮帶的定位精度標準型C: ±0.1mm。

（6）. 位置開關：
S0---無位置開關；
S1---僅有1個零點開關；
S3---零點、正負限位共三組位置開關；
S4---零點、零點接近、正負限位共四組位置開關。

（7）. 電機配置：
400W---400W伺服電機。

2. 技術參數：

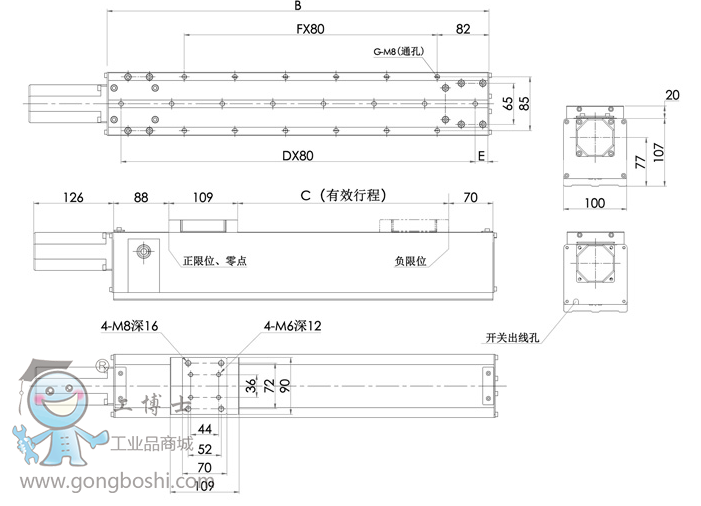

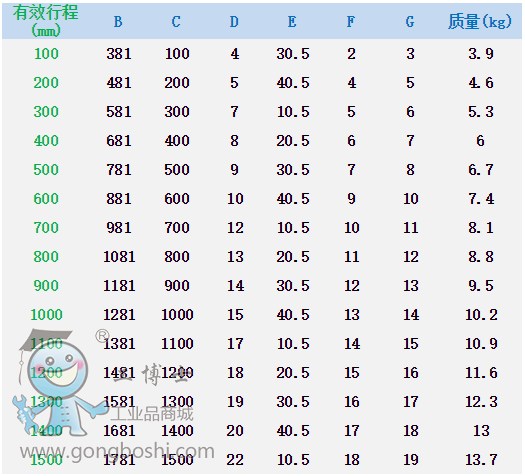

3. 尺寸圖及說明：



備注：
1.以上重量不含電機；
2.電機規格為臺達B2系列400W伺服電機示例，電機外形和總長會因規格的變化而變化；
3.該規格的光電開關為內置式；
4.定位精度同時與電機的定位精度有關，當使用步進電機驅動時，定位精度應參考相應的步進電機參數；
5.有效行程超過1500mm,請另作電話咨詢。
