視覺噴射點膠系統
一、產品介紹
視覺噴射點膠系統是為手機電子、智能穿戴電子、LED、光通訊等多個領域的應用而開發的具有智能視覺識別功能的非接觸噴射點膠系統。實現更高的點膠一致性和效率，更小的點膠直徑，解決拉絲、滴膠、堆膠現象，適應工件高低不平或不允許劃傷等更苛刻的應用場合，提高產能和良率。
視覺噴射點膠系統具有非接觸、高性價比、高可靠性、高精度、高速高效的特點，調試簡單方便，可用于芯片封裝、引腳包封、FPC補強、CCM組裝、VCM組裝、手機邊框粘接、LCD邊框防側漏光、指紋識別芯片和模塊組裝、NFC模塊組裝、扁平馬達組裝、線性振動馬達組裝、手機揚聲器組裝、手機受話器組裝、光通訊等產品的點膠或噴膠應用。具備簡單易用智能的操作軟件，系統穩定可靠。
二、行業應用
表面貼裝膠、紅膠、IC封裝膠、密封膠、底部填充膠，指紋識別，手機邊框，無邊框LCD防側漏，F(xiàn)PC補強，F(xiàn)PC金線保護點膠，CCM調焦固定，VCM裝配點膠，鏡頭點膠，扁平馬達裝配點膠，線性馬達裝配點膠，手機揚聲器裝配點膠，手機受話器裝配點膠，焊腳/引腳包封，元器件包封，NFC裝配點膠等高精度點膠作業。
三、產品特性
1、采用進口伺服電機，整體進口精密研磨絲杠模組，保證系統精度、產品穩定性和壽命，實現高精密點、線、圓弧、復合曲線以及不同圖案的高精密點膠；
2、 智能化視覺識別系統，降低客戶對治具精度和產品一致性要求，簡化調試工藝；
3、 搭配自主研發的非接觸噴射點膠閥，解決拉絲、滴膠、堆膠現象，既可以噴射如0.15mm的縫隙（LCD屏幕），又可以在不平整工件表面進行噴膠（柔性線路板等）。
4、 可以噴射到小至0.08mm的縫隙中，非接觸式噴射線條，*小線寬0.2mm，非接觸式噴射液滴，*小直徑0.15mm。
5、 具有氣動噴射閥、中低粘度膠噴射閥、高粘度膠噴射閥、熱熔膠噴射閥等完整的工藝方案可供選擇。
6、 具有針頭高度自動校準、像素與距離標定、膠點/膠寬檢測、視覺標定模塊、真空清膠、激光測高等各種功能模塊可以選配。預留真空吸附接口。
配置:
（1）標準配置：
壓電式噴射點膠閥PZT-JET5010或壓電式噴射點膠閥PZT-JET5020或熱熔膠專用壓電噴射點膠閥PZT-JET5030或氣動噴射點膠閥PAD-JET3020
PZT-JET5000控制器
魯爾接頭
10cc、30cc、50cc供料裝置
膠點輔助對位裝置

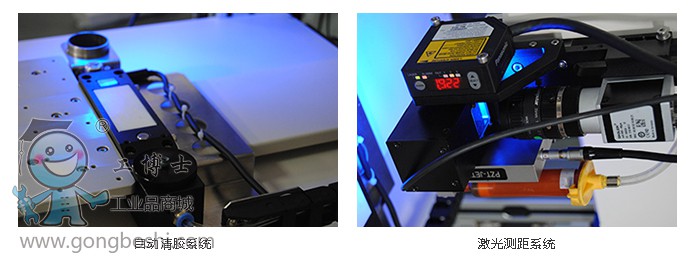

自動真空清膠
（2）可選配置：
針頭高度自動校準；
像素與距離標定；
膠點/膠寬檢測；
視覺標定模塊；
激光測高；
低液位檢測；
工裝真空吸附；
工裝真空吸附；
倒鉤式接頭；
穩壓閥
四、規格參數
| 結構 |
龍門式 |
龍門式 |
| 軸數 |
3 |
3 |
| *大加速度X軸/Y軸/Z軸 |
1g/1g/0.5g |
1g/1g/0.5g |
| 運動范圍 X軸/Y軸/Z軸 |
300（有效260，不含測高）/300（有效250）/100（mm） |
200（有效160，不含測高）/200（有效150）/100（mm） |
| *大運行速度 X軸/Y軸/Z軸 |
1000/1000/500 (mm/s) |
1000/1000/500 (mm/s) |
| 重復定位精度 X軸/Y軸/Z軸 |
±0.01mm |
±0.01mm |
| 分辨率 X軸/Y軸/Z軸 |
0.002mm |
0.002mm |
| 載物板負載 |
10KG |
10KG |
| Z軸負載 |
5KG |
5KG |
| 功率 |
450W |
450W |
| 驅動方式 |
交流伺服 |
交流伺服 |
| 傳動方式 |
磨制絲桿 |
磨制絲桿 |
| 導程 |
X/Y-20mm，Z-10mm |
X/Y-20mm，Z-10mm |
| 外形尺寸（長×寬×高） |
576×514×626 |
476×414×626 |
| 編程方式 |
基于PC機 |
基于PC機 |
| 相機像素 |
130萬（可選配更高像素） |
130萬（可選配更高像素） |
| 光源 |
LED同軸光（藍色或紅色） |
LED同軸光（藍色或紅色） |
| 點膠方式 |
非接觸式 |
非接觸式 |
| *小出膠量 |
0.5nl |
0.5nl |
| 適用膠劑類型 |
粘合劑，潤滑油，水溶劑，液體聚合物等 |
粘合劑，潤滑油，水溶劑，液體聚合物等 |
| 適用粘度范圍 |
0-380000cps |
0-380000cps |
| *大點膠功率 |
500HZ |
500HZ |
| 膠劑中顆粒*大允許范圍 |
30μm |
30μm |
| 點膠精度 |
±2%（在相同壓力及溫度下） |
±2%（在相同壓力及溫度下） |
| 適用環境溫度 |
-20~+85℃ |
-20~+85℃ |
| 加熱溫度范圍 |
20~80℃ |
20~80℃ |
| *小開啟時間 |
1ms |
1ms |
| *小暫停時間 |
1ms |
1ms |
| 驅動電壓 |
0-120V |
0-120V |
| I/O |
12進/12出 |
12進/12出 |
| 重量 |
65kg |
57kg |
| 任務存儲量 |
120個 |
120個 |
| 輸入電壓 |
220V AC 50Hz |
220V AC 50Hz |
| 工作環境 |
溫度0-40℃ 濕度 20-90%（不結露） |
溫度0-40℃ 濕度 20-90%（不結露） |
五、配置
（1）標準配置：
壓電式噴射點膠閥PZT-JET5010或壓電式噴射點膠閥PZT-JET5020或熱熔膠專用壓電噴射點膠閥PZT-JET5030或氣動噴射點膠閥PAD-JET3020；
PZT-JET5000控制器；
魯爾接頭；
10cc、30cc、50cc供料裝置；
膠點輔助對位裝置；
自動真空清膠
（2）可選配置：
像素與距離標定；
膠點/膠寬檢測；
視覺標定模塊；
激光測高；
低液位檢測；
工裝真空吸附；
加熱組件；
倒鉤式接頭；
穩壓閥
