施耐德XCKN2149P20C限位開關

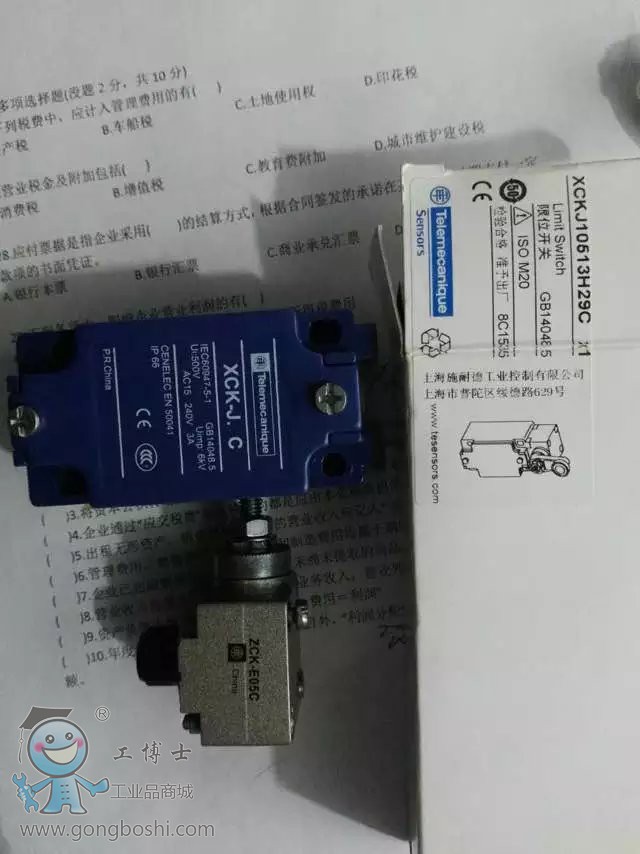

全新原裝施耐德XCKN2149P20C限位開關行程開關

樂清高福電器有限公司咨詢訂貨熱線電話：18605878870

 聯系電話；0577-27891127  陳經理



  聯系手機；18605878870
  聯系在線QQ：154689195



  地 址：樂清市翁垟工業區
   專業銷售施耐德接觸器系列產品，同時代理施耐德等國內外知名品牌電器，我們的產品廠家直銷，以同行*低價供應，大量庫存，型號齊全，20秒快速報價，買我們的產品物有所值，我們所有的產品都承諾質保2年，三包服務 ，讓你買得省舒心，用得放心 。                            對于因電性原因出現的故障，無論是過電流還是過電壓，其主要是因?yàn)殡娏魉查g增大，超過了電機的負載電流值而造成損壞。馬達保護器根據這一原理，通過監測電機的兩相（三相）線路的電流值變化，進行電機的保護，對于過電壓、低電壓，是通過檢測電機相間的電壓變化，進行電機的保護。



日前，西門子公司宣布，出售其所持有的博西家電50%的股份給博世集團，正式退出家電領域。此后，各種猜測接踵而至。近日，博西家用電器(中國)有限公司（以下簡稱“博西中國”）總裁兼CEO蓋爾克就西門子退出家電領域一事首次做正式回應。他表示，股權變更是兩大公司戰略調整的結果。至少在2025年之前，西門子品牌將在中國市場存在并繼續發展。

⑴板后接線方式：板后接線*大特點是可以在更換或維修斷路器，不必重新接線，只須將前級電源斷開。由于該結構特殊，產品出廠時已按設計要求配置了專用安裝板和安裝螺釘及接線螺釘，需要特別注意的是由于大容量斷路器接觸的可靠性將直接影響斷路器的正常使用，因此安裝時必須引起重視，嚴格按制造廠要求進行安裝。






⑵插入式接線：在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連接板上有6個插座。安裝座的面上有連接板或安裝座后有螺栓，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。如果斷路器壞了，只要拔出壞的，換上一只好的即可。它的更換時間比板前，板后接線要短，且方便。由于插、拔需要一定的人力。因此目前中國的插入式產品，其殼架電流限制在*大為400A。從而節省了維修和更換時間。插入式斷路器在安裝時應檢查斷路器的插頭是否壓緊，并應將斷路器安全緊固，以減少接觸電阻，提高可靠性。

⑶抽屜式接線：斷路器的進出抽屜是由搖桿順時針或逆時針轉動的，在主回路和二次回路中均采用了插入式結構，省略了固定式所必須的隔離器，做到一機二用，提高了使用的經濟性，同時給操作與維護帶來了很大的方便，增加了安全性、可靠性。特別是抽屜座的主回路觸刀座，可與NT型熔斷路器觸刀座通用，這樣在應急狀態下可直接插入熔斷器供電。

一用一備如果指的是饋電線路，就不能稱之為雙電源供電了。雙電源比雙回路可靠，但對建筑單體來說，兩者看起來好象沒有什么區別，很多情況下都是兩路進線。雙電源有一種情況是這樣的：兩路進線接自不同的區域變電站；而對應，雙回路有一種情況是這樣的：兩路進線接自同一區域變電站的不同母線。所以，“雙回路”中的這個回路指的是區域變電站出來的回路。雙電源是電源來源不同，相互獨立，其中一個電源斷電以后第二個電源不會同時斷電，可以滿足一二級負荷的供電。而雙回路一般指末端，一條線路故障后另一備用回路投入運行，為設備供電。兩回路可能是同一電源也可能是不同電源。雙電源供電和雙回路供電，人們一般都認為是事，互相混叫。但是事實上是有一些區別的。雙電源供電當然是引自兩個電源（性質不同），饋電線路當然是兩條；一用一備如果指的是電源，那它就是雙電源供電。一用一備如果指的是饋電線路，就不能稱之為雙電源供電了。雙電源比雙回路可靠，但對建筑單體來說，兩者看起來好象沒有什么區別，很多情況下都是兩路進線。雙電源有一種情況是這樣的：兩路進線接自不同的區域變電站；而對應，雙回路有一種情況是這樣的：兩路進線接自同一區域變電站的不同母線。所以，“雙回路”中的這個回路指的是區域變電站出來的回路。雙電源是電源來源不同，相互獨立，其中一個電源斷電以后第二個電源不會同時斷電，可以滿足一二級負荷的供電。而雙回路一般指末端，一條線路故障后另一備用回路投入運行，為設備供電。兩回路可能是同一電源也可能是不同電源。

馬達電機因電性原因出現過負荷、缺相、層間短路及線間短路、線圈的接地漏電、瞬間過電壓的流入等造成損壞，或者是由于機械原因，如堵轉、電機轉動體遇到固體時，因軸承磨損或潤滑油缺乏出現熱傳導現象，損壞電機。由于非正常運行或停止或損壞，會造成生產損失或停止時間內產生的人力損失無法與電機本身更換的費用相提并論，其損失巨大，那么我們就需要對電機進行有效的保護，以便保證生產的正常運行。

武漢軌道公司專家透露，武漢輕軌有兩個獨立電站輸電，采用“雙回路”供電系統，即使遇到停電，也能保證其正常運營。

其供電硬件采用了雙組變電站供電模式，即每條線由兩個獨立的主變電站供電，分別由不同的市屬變電站輸電。兩個變電站可實現越區供電，如出現其中一個主變電站停電，系統將自動切換，由另一主變電站來擔負全線的供電任務。

就算兩個主變電站同時停電，也不會導致輕軌“失控”。輕軌的指揮系統，如調度電話、通訊系統等在停電情況下仍能正常使用，它們?nèi)�部由蓄電池供電。指揮中心可迅速下達指令，通知司機、車站執行緊急疏散預案。

用戶分類編輯

1.一般屬下列情況者，稱為雙電源用戶：

1)用戶由供電部門提供2個不同電源供電；

2)用戶由供電部門提供1路電源供電，而自備發電機作為備用電源；

3)用戶由供電部門提供1路主供電源，又從不同電源供電的另一用戶處取得備用電源。

2.具備下列條件之一者可獲批準雙電源供電：

1)突然中斷供電將造身傷亡者；

2)突然中斷供電將引起環境嚴重污染者；

3)突然中斷供電將造成城市生活或連續生產過程長期不能恢復者；

4)突然中斷供電將在政治上造成重大影響者；

5)上級指定的供電不能中斷者。

3.雙電源用戶目前有2種：

1)擁有自備發電機；

2)具備2路10kV電源進戶，其中1路作為備用電源。

擁有自備發電機的用戶,使用自備發電機時，將雙頭開關手動切換到自備電源側，斷開與公用電源的連接；采用自動裝置的用戶，裝置會自動切換到自備電源側，同時斷開與公用電源的連接；無雙頭開關和自動切換裝置的用戶，須斷開公用電源進線開關，再將自備電源接到自己的用電回路中。

具備2路10kV電源進戶，其中1路作為備用電源的用戶，都有自己的供電所、固定的專業運行維護人員、配套的運行設備和健全的運行管理制度。當使用備用電源時，按照規定的倒閘操作要求進行操作，確保與正常供電線路斷開，接入備用供電線路。

存在的問題編輯

(1) 用戶的自備電源保安措施如自動裝置、雙頭開關，并不歸供電部門管理，自動裝置、雙頭開關能否保證可靠動作，能否在投入備用電源時將與公用電源連接的開關斷開，避免反送電，是供電部門關心的一個問題。

(2) 有些用戶不熟悉有關用電的法律法規內容，為了保持自己的生產作業和商業經營正常進行，遇有停電情況，就臨時借用一臺發電機作為備用電源使用，他們不與當?shù)毓╇姴块T簽訂《雙電源(自備電源)供用電協議書》，在啟用自備發電機時，又不與供電單位聯系，而供電單位也無法對這些用戶進行登記、管理。他們?nèi)狈Ρ匾�的用電安全知識，能否在使用自備發電機前，將公用電源進戶開關斷開，確保不反送電，是供電部門關心的另一個問題。

(3) 具備2路10kV電源進戶，其中1路作為備用電源的雙電源用戶，雖然有自己的供電所、專業運行維護人員和相應的管理制度，但是，他們并不歸供電部門管理，2路10kV電源進戶開關處于合閘位置，且這2路10kV電源來自不同的變電站。用戶使用其中1路電源時，自己可以通過內部的倒閘操作來完成，他們的倒閘操作能否保證供電單位的電網安全運行和作業人員的人身安全，是供電部門關心的又一個問題。

(4) 有些用戶的表返線架設在供電單位的桿塔上，他們使用備用電源時，造成本已停電桿塔上的導線帶電，威脅作業人員的安全，這也是供電部門關心的問題。

作用編輯

(1)控制作用。根據電力系統運行的需要，將部分或全部電氣設備，以及部分或全部線路投入或退出運行。

(2)保護作用。當電力系統某一部分發生故障時，它和保護裝置、自動裝置相配合，將該故障部分從系統中迅速切除，減少停電范圍，防止事故擴大，保護系統中各類電氣設備不受損壞，保證系統無故障部分安全運行。

工作性能編輯

(1)額定電壓(標稱電壓)：它是表征斷路器絕緣強度的參數，它是斷路器長期工作的標準電壓。為了適應電力系統工作的要求，斷路器又規定了與各級額定電壓相應的*高工作電壓。對3—220KV各級，其*高工作電壓較額定電壓約高15%左右;對330KV及以上，*高工作電壓較額定電壓約高10%。斷路器在*高工作電壓下，應能長期可靠地工作。[1

(2)額定電流：它是表征斷路器通過長期電流能力的參數，即斷路器允許連續長期通過的*大電流。

(3)額定開斷電流：它是表征斷路器開斷能力的參數。在額定電壓下，斷路器能保證可靠開斷的*大電流，稱為額定開斷電流，其單位用斷路器觸頭分離瞬間短路電流周期分量有效值的千安數表示。當斷路器在、低于其額定電壓的電網中工作時，其開斷電流可以增大。但受滅弧室機械強度的限制，開斷電流有一*大值，稱為極限開斷電流。

(4)動穩定電流：它是表征斷路器通過短時電流能力的參數，反映斷路器承受短路電流電動力效應的能力。斷路器在合閘狀態下或關合瞬間，允許通過的電流*大峰值，稱為電動穩定電流，又稱為極限通過電流。斷路器通過動穩定電流時，不能因電動力作用而損壞。

(5)關合電流：是表征斷路器關合電流能力的參數。因?yàn)閿嗦菲髟诮油�電路時，電路中可能預伏有短路故障，此時斷路器將關合很大的短路電流。這樣，一方面由于短路電流的電動力減弱了合閘的操作力，另一方面由于觸頭尚未接觸前發生擊穿而產生電弧，可能使觸頭熔焊，從而使斷路器造成損傷。斷路器能夠可靠關合的電流*大峰值，稱為額定關合電流。額定關合電流和動穩定電流在數值上是相等的，兩者都等于額定開斷電流的2.55倍。

(6)熱穩定電流和熱穩定電流的持續時間：執穩定電流也是表征斷路器通過短時電流能力的參數，但它反映斷路器承受短路電流熱效應的能力。熱穩定電流是指斷路器處于合閘狀態下，在一定的持續時間內，所允許通過電流的*大周期分量有效值，此時斷路器不應因短時發熱而損壞。國家標準規定：斷路器的額定熱穩定電流等于額定開斷電流。額定熱穩定電流的持續時間為2S，需要大于2S時，推薦4S。

(7)合閘時間與分閘時間：這是表征斷路器操作性能的參數。各種不同類型的斷路器的分、合閘時間不同，但都要求動作迅速。合閘時間是指從斷路器操動機構合閘線圈接通到主觸頭接觸這段時間，斷路器的分閘時間包括固有分閘時間和熄弧時間兩部分。固有分閘時間是指從操動機構分閘線圈接通到觸頭分離這段時間。熄弧時間是指從觸頭分離到各相電弧熄滅為止這段時間。所以，分閘時間也稱為全分閘時間。

(8)操作循環：這也是表征斷路器操作性能的指標。架空線路的短路故障大多是暫時性的，短路電流切斷后，故障即迅速消失。因此，為了提高供電的可靠性和系統運行的穩定性，斷路器應能承受一次或兩次以上的關合、開斷、或關合后立即開斷的動作能力。此種按一定時間間隔進行多次分、合的操作稱為操作循環。

當電機由于驅動部分過載導致電流增大時，從電流傳感器取得的電壓信號將增大、此電壓值大于保護器的整定值時，過載回路工作，RC延時電路經過一定的（可調）






(一)熱繼電器是五十年代初引進蘇聯技術開發的金屬片機械式電動機過載保護器。它在保護電動機過載方面具有反時限性能和結構簡單的特點。但存在功能少，無斷相保護，對電機發生通風不暢，掃膛、堵轉、長期過載；頻繁啟動等故障不起保護作用。這主要是因?yàn)闊崂^電器動作曲線和電動機實際保護曲線不一致，失去了保護作用。且重復性能差，大電流過載或短路故障后不能再次使用，調整誤差大、易受環境溫度的影響誤動或拒動，功耗大、耗材多、性能指標落后等缺陷。

(二)溫度繼電器是采用雙金屬片制成的盤式或其他形式的繼電器，具有結構簡單、動作可靠，保護范圍廣泛等優點，但動作緩慢，返回時間長，3KW以上的三角形接法電動機不宜使用。如今在電風扇、電冰箱、空調壓縮機等方面大量使用。

溫度繼電器與熱繼電器不同。溫度繼電器是裝在電動機內部，靠溫度變化時期動作的。而熱繼電器裝在動力線上，靠電流熱效應動作的。

(三)電子式電動機保護器已由晶體管發展到集成電路至今已發展到微處理芯片厚模電路，從功能上一般分為斷相保護、綜合保護（多功能保護）、溫度保護和智能保護。此類保護器具有節能、動作靈敏、精確度高、耐沖擊振動，重復性好、保護功能齊全、功耗小等優點。

1.電動機保護器（電機保護器）是以檢測線電流的變化（包括采取、正序、負序、零序和過流）為原則，可檢測斷相或過載信號。除具有斷相保護功能外，還具有過負荷、堵轉保護功能。

2.智能保護：集保護、遙測、通訊、遙控與一體的電動機保護裝置，對電動機發生斷相、過載、短路、欠壓、過壓和漏電等故障時實現保護，還具有電流電壓顯示，時間控制，軟件自診斷，來電自恢復，自啟動順序，故障記憶，自瑣和遠傳報警，顯示故障時的電流、電壓故障前后用代號閃爍示警，配置RS485通訊接口，實現計算機聯網。同時可監控、監測256臺電動機工作等功能。

（四）電動機保護器在國民經濟和節能事業中的重要意義

電動機保護器（電機保護器）是發電、供電、用電系統的重要器件。是跨行業、量大面廣、節能效果顯著的節能機電產品。幾乎滲透到所有用電領域；是工業、農業和國防建設及人民生活正常生產和安全工作的重要保證，在國民經濟和節能事業中有著不可替代的重要地位和作用。

《中華人民共和國節約能源法》規定：“節能是指加強用能管理，采取技術上可行、經濟上合理以及環境和社會可以承受的措施，減少從能源生產到消費各個環節中的損失和浪費，更加有效、合理地利用能源”；“節能發展經濟的一項長遠戰略方針”。節能是系統工程。 據不完全統計，全國運行的1KW-320KW低壓電動機數量為6000萬臺，占電網用電量的70%以上，是工農業及商業系統中應用*為廣泛的動力設備。全國每年燒毀電動機數量約300萬臺，容量為10億千瓦，每年僅電動機在燒毀過程中就耗電為數億度，修理費高達數100億元左右，造成停工停產損失竟達數100億元。僅上述費用不算，還會造成電機修理后功率下降，耗電量大，性能變差直接影響企業正常生產。

電機保護器的常見類型

1、熱繼電器：普通小容量交流電機，工作條件良好，不存在頻繁啟動等惡劣工況的場合；由于精度較差，可靠性不能保證，不推薦使用。

2、電子型：檢測三相電流值，整定電流值采用電位器或拔碼開關，電路一般采用模擬式，采用反時限或定時限工作特性。保護功能包括過載、缺相、堵轉等，故障類型采用指示燈顯示，運行電量采用數碼管顯示。

3、智能型：檢測三相電流值，保護器使用單片機，實現電機智能化綜合保護，集保護、測量、通訊、顯示為一體。整定電流采用數字設定，通過操作面板按鈕來操作，用戶可以根據電機具體情況在現場對各種參數修正設定；采用數碼管作為顯示窗口，或采用大屏幕液晶顯示，能支持多種通訊協議，如ModBUS、ProfiBUS等，價格相對較高，用于較重要場合；目前高壓電機保護均采用智能型保護裝置。

4、熱保護型：在電機中埋入熱元件，根據電動機繞組的溫度進行保護，保護效果好；但電機容量較大時，需與電流監測型配合使用，避免電機堵轉時溫度急劇上升時，由于測溫元件的滯后性，導致電機繞組受損。

5、磁場溫度檢測型：在電機中埋入磁場檢測線圈和測溫元件，根據電機內部旋轉磁場的變化和溫度的變化進行保護，主要功能包括過載、堵轉、缺相、過熱保護和磨損監測，保護功能完善，缺點是需在電機內部安裝磁場檢測線圈和溫度傳感器。

保護器類型在電動機工作條件下的選擇

1、對于工作條件要求不高、操作控制簡單，停機對生產影響不大的單機獨立運行電機，可選用普通型保護器，因普通型保護器結構簡單，在現場安裝接線、替換方便，操作簡單，具有性價比高等特點。

2、對于工作條件惡劣，對可靠性要求高，特別是涉及自動化生產線的電動機，應選用中高檔、功能較全的智能型保護器。

3、對于防爆電機，由于軸承磨損造成偏心，可能導致防爆間隙處摩擦出現高溫，產生爆炸危險，應選擇磨損狀態監測功能。對于大容量高壓潛水泵等特殊設備，由于檢查維護困難，也應選擇磨損狀態監測功能，同時監測軸承的溫度，避免發生掃膛事故造成重大經濟損失。

4、應用于有防爆要求場所的保護器，要根據應用現場的具體要求，選用相應的防爆型保護器，避免安全事故發生。

保護器主電流的接線方式選擇

主電流接線方式分為：

1、一次穿芯式（也可以利用外圍電流互感器二次回路）

2、接線柱式（也可以利用外圍電流互感器二次回路）

3、直接插進式

一次穿芯式接線方便安全，避免了因接線柱接觸不良引起接觸電阻發熱。電動機額定電流值在5A以上，一般都可以選用一次穿芯接線。

直接插進接線方式接線方便，特別對于那些空間小、適合安裝位置的情況下，選用插進式保護器可以與接觸器輸出主觸頭直接相接。

保護器整定電流范圍的選擇

為了適應不同功率電動機的選配，保護器基本上都設有一定的電流調節范圍，在選用保護器時，根據電動機額定電流值盡可能選擇整定電流范圍中間區域的值。

工作電源選擇

工作電源主要是供保護器內部電路工作，無需工作電源型除外，工作電源等級一般分為：AC380V，220V，110V，36V。對于工作電源選擇無特殊要求，因它是獨立供電單元，用戶只要根據電動機控制回路電壓等級來選擇。

電機保護器 - 類型

雙金屬型

雙金屬型保護器實際上是一種用雙金屬片制成的開關或繼電器，由于價格低廉而得到廣泛應用。雙金屬片由兩層熱膨脹系數不同的合金疊合而成，其中，膨脹系數較大的稱為主動層；膨脹系數較小的稱為被動層。由于兩層材料膨脹系數不同，雙金屬片在溫度升高時會彎曲變形，而溫度降低后又會恢復原來的樣子。人們利用這一現象，制作出能夠在指定溫度下閉合或斷開的開關。

對于壓縮機電機而言，當繞組溫度升高到一定溫度時（比如110℃），需要及時斷開電源，以防燒毀；而當溫度降低到某個溫度（比如60℃）后又可自動復位，壓縮機恢復運轉。這就是雙金屬片保護器的工作原理。

雙金屬型保護器可分為兩種：熱保護器和過載保護器。熱保護器自身不發熱，熱量來自被保護部位的發熱。過載保護器內有電熱器（電熱絲或電熱盤），當電流過大時，電熱器的發熱會引起雙金屬片變形。

熱保護器外觀像鉛筆頭，常捆綁或粘貼在定子繞組溫度比較高的位置，繞組溫度通過金屬殼體傳給雙金屬片。當繞組溫度超過設定溫度后，熱保護器跳開，與熱保護器相連的控制回路就斷開，從而觸發主回路接觸器跳開，壓縮機停止運轉。熱保護器的熱響應時間是一個重要參數，一般都可以在到達設定溫度后幾秒內會動作。安裝時一定要確保熱接觸良好，否則就無法及時動作，起不到熱保護作用。

與熱保護器不同，過載保護器內有一個或多個小電熱器（電熱絲或電熱片），電熱器串聯在單相或三相主回路中。當電機出現過載時，電流增大，電熱器溫度迅速升高并引起雙金屬片變形，連接主回路的觸點分離，壓縮機停機。

過載保護器也可以通過殼體傳熱，因此過載保護器本身也是一個熱保護器。過載保護器體積大，熱響應比較慢。此外，外置過載保護器不能當熱保護器使用。

在安裝方面，各有利弊。熱保護器與主回路無關，因此對電機電流幾乎沒有限制，但需要串聯在控制回路中，接線復雜。過載保護器直接串聯在主回路，不需要額外接線，簡單直觀，但不適合電流很大的電器，以免觸點拉弧或焊合。熱保護器可以很好的應付電機過熱，比如電壓異常、相不平衡甚至缺相引起的過熱，電機冷卻不足（如制冷劑泄漏和回氣壓力過低）引起的過熱，高低壓串氣（渦盤損壞、活塞環損壞、泄壓閥打開等）引起的過熱、潤滑不良、抱軸甚至 堵轉等引起的過熱。熱保護器不能很好應付大電流問題，因此往往還需要在主回路過載保護器或配置限流器等。過載保護器對大電流反應很快，引起大電流的常見現象包括：電源性相不平衡、缺相以及由接觸器引起的缺相、冷凝壓力過高、潤滑不良引起的抱軸、連桿斷裂或活塞咬缸引起的堵轉、渦盤或十字滑環損壞等引起的堵轉。15HP以下的商用壓縮機普遍采用Klixon等品牌過載保護器。

復合型

大壓縮機的工作電流很大，過載保護器吸合時引會起電弧，無法使用。普遍采用的保護方式熱敏電阻+電子模塊的保護方式。在三相繞組中布置幾個熱敏電阻，并將熱敏電阻串聯（也有并聯的）起來，與電子模塊相應端子（如S1、S2）相連。當熱敏電阻溫度到達某個臨界溫度時，其阻值會從正常溫度下的幾百歐姆劇烈增大到幾千歐姆甚至上萬歐姆，觸發電子模塊內的控制回路（如M1、M2）斷開，壓縮機停機；而當溫度降低到設定值后，模塊內控制回路會自動閉合，電機恢復運轉。

熱敏電阻體積小，可以安置于繞組中，熱響應很快。此外，熱敏電阻價格低廉，因此可以多布置幾個，大大增加監測范圍。電子模塊除監測熱敏電阻的阻值外，還具有判斷主回路缺相和相序錯誤等功能。對渦旋壓縮機、螺桿壓縮機和離心壓縮機，相序錯誤是一個很大的錯誤，模塊會自動鎖定。

大型渦旋壓縮機、多缸活塞壓縮機、螺桿壓縮機等普遍選用熱敏電阻+電子模塊這種熱保護方式。

智能型

電機智能保護器是設計用于工礦企業等380/660V低壓配電網電動機的保護、測控，其具有實時測量、保護、監控、顯示、通訊等功能。

保護器給予現金的集成電路及微機技術，采用微處理芯片作為核心運算單元，運作速度快。可靠性高，并具有完善的通訊功能和模擬變送輸出能力。對電機提供多方面完善的綜合保護，性能可靠，操作方便，卻便于安裝維護等優點。保護范圍和靈敏度都比熱繼電器高，可以有效避免以往常常是電機燒壞，熱繼電器卻不動作的情況，是熱繼電器的理想升級產品。

使用環境溫度：-20°~55°C，相對濕度：《90%，無腐蝕氣體、無劇烈震動，沖擊的場所。

智能電機保護器的分為常規型和純保護型，常規繼電器裝置K1出口機電為常閉點，保護動作打開，節點可手動自動復歸莫邪可以做自動復歸，直接替代熱繼電器使用。純保護型K1出口為常開點。

矛盾：

1.采用繼電器的常開觸點實行保護方案，其特點主回路不工作時觸點常開，所以其觸點必須串接于接觸器的自�；芈�，這樣即使用戶感到安裝不便，又無法用于自動控制的電路；

2.、用繼電器的常閉觸點動作實行保護方案，雖然其控制觸點可象熱繼電器一樣直接串接于控制回路，但由于其自動復位，同樣也無法適用于自動控制系統。這大大限制了電子式電機保護器的使用范圍。一方面替代熱繼電器時需改變控制線路，另一方面不能使用于因無人看守，長期工作，故障率相對較高的需自動控制的設備如水泵、壓縮機等。
