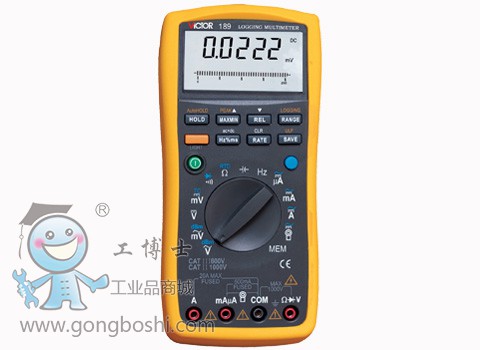

VICTOR 189記錄型真有效值數字萬用表簡介
基本特點：
1. 測量功能
2. 交直流電壓、交直流電流、歐姆、頻率、周期、脈寬、電容
3. 短路蜂鳴測試、二極管測試、dBm、熱電偶（TC）、熱電阻（RTD）
4. 交流+直流測量（AC+DC）、交流+頻率（AC+Hz）測量
5. *大值、*小值、平均值測量（MAX/MIN/AVG），相對值測量（REL_%）
6. 測量顯示55000字，基本精度為0.02%(189) / 0.05%(187)
7. 三種測量速率：快速FAST、慢速SLOW、濾波SMOOTH，模擬條*快刷新率：14次/秒
8. 可選擇手動或自動量程測量
9. 測量數據的顯示保持（DIS_HOLD）和自動保持（AUTO_HOLD）功能
10.峰值測量功能，500us峰值采樣捕獲，可捕獲尖刺脈沖
11.交流電壓、電流測量真有效值測量，交流電壓的測量帶寬20Hz～100KHz(189)、20Hz～30KHz（187），交流電流的測量帶寬20Hz～30KHz
12.可選擇1～2400Ω的參考阻抗的分貝（dBm）測量
13.低通濾波功能能夠提高通常由反相器和變頻電機產生的復合波形的測量效果
14.可配置鉗頭測量大電流功能
15.8種分度的熱電偶測量，2種分度的熱電阻測量，高精度的自動冷端補償，可℃或℉的溫度顯示
16.大屏幕多數據顯示，可同時顯示測量值與其它相關的測量信息
17.內置實時時鐘，可為記錄和測量工作提供準確計時
18.4種操作方便的數據記錄功能，并可進行多數據參數記錄功能，以及方便的查詢記錄數據
數據記錄功能包括：手動記錄模式、定時記錄模式、間隔事件模式、輸入事件模式
19.內置256K大容量數據存儲器，可獨立存儲多達1000個（組）測量數據
20.采用面板校準技術，無需打開機殼便可進行校準
21.可用堿性電池、Ni-Hi電池供電，電池倉門可方便更換電池和保險絲
22.具有自動背光關閉和自動電源關閉功能
23.大屏LCD顯示，帶白色LED背光
24.儀表通過隔離USB接口與計算機通訊
25.通過功能強大的、友好的人機界面，用戶可方便的獲取儀表中的多項數據參數，并
可對數據存儲、處理、管理等，獲取的數據以圖形或表格等形式顯示
26.簡便的人機操作，小巧、堅固適合現場使用
基本技術指標
|
測量功能
|
量程
|
分辨力
|
備 注
|
|
直流電壓
DCV
|
5.0000V
|
0.0001V
|
輸入阻抗：
10MΩ
|
|
50.000V
|
0.001V
|
|
500.00V
|
0.01V
|
|
1000.0V
|
0.1V
|
|
直流毫伏
DCmV
|
50.000mV
|
0.001mV
|
輸入阻抗：
約100MΩ
|
|
500.00mV
|
0.01mV
|
|
2200.0mV
|
0.1mV
|
|
交流電壓
ACV
|
5.0000V
|
0.0001V
|
輸入阻抗：
10MΩ / 50pF
|
波峰因數＜3
VICTOR 187：
20Hz～30kHz（10～110%量程）
VICTOR 189：
20Hz～100kHz（5～110%量程)
|
|
50.000V
|
0.001V
|
|
500.00V
|
0.01V
|
|
760.0V
|
0.1V
|
|
交流毫伏
ACmV
|
50.000mV
|
0.001mV
|
輸入阻抗：
1MΩ / 50pF
|
|
500.00mV
|
0.01mV
|
|
歐姆
OHM
|
500.00Ω
|
0.01Ω
|
開路電壓＜2.5V
|
|
5.0000KΩ
|
0.0001KΩ
|
|
50.000KΩ
|
0.001KΩ
|
|
500.00KΩ
|
0.01KΩ
|
|
5.0000MΩ
|
0.0001 MΩ
|
|
50.000MΩ
|
0.001 MΩ
|
|
500.0MΩ
|
0.1 MΩ
|
|
直流電流
DCA
|
5.0000A
|
0.0001 A
|
負荷電壓
＜0.04 V/A
|
|
20.000A
|
0.001 A
|
|
直流毫安
DCmA
|
50.000mA
|
0.001mA
|
負荷電壓
＜1.8 mV/mA
|
|
500.00mA
|
0.01 mA
|
|
直流微安
DCuA
|
500.00uA
|
0.01 uA
|
負荷電壓
103uV/uA
|
|
5000.0uA
|
0.1 uA
|
|
5.0000A
|
0.0001 A
|
|
交流毫安
ACmA
|
50.000mA
|
0.001mA
|
|
500.00mA
|
0.01 mA
|
|
交流微安
ACuA
|
500.00uA
|
0.01uA
|
|
50000uA
|
0.1uA
|
|
頻率
FREQ
|
9.9999Hz
|
0.0001Hz
|
|
|
99.999Hz
|
0.001Hz
|
|
999.99Hz
|
0.01Hz
|
|
9.9999KHz
|
0.0001KHz
|
|
99.999KHz
|
0.001KHz
|
|
999.99KHz
|
0.01KHz
|
|
9.9999MHz
|
0.0001MHz
|
|
99.999MHz
|
0.001MHz
|
|
占空比
DUTY
|
0.1%～99.9%
|
0.1%
|
0.5Hz～1KHz，方波
|
|
脈寬
PULSE
|
199.99ms
|
0.01ms
|
|
1999.9ms
|
0.1ms
|
|
二極管
DIODE
|
2.2000V
|
0.0001V
|
開路電壓：3.5V
短路電流：0.8mA
|
|
通斷測試
CHCNT
|
500.0Ω
|
0.1Ω
|
開路電壓：3.5V
短路電流：0.8mA
短路報警：大約<20Ω
開路報警：大約>120Ω
|
|
電容
CAP
|
9.999nF
|
0.001nF
|
|
|
99.99nF
|
0.01nF
|
|
999.9nF
|
0.1nF
|
|
9.999μF
|
0.001uF
|
|
99.99μF
|
0.01uF
|
|
999.9μF
|
0.1uF
|
|
9.999mF
|
0.001mF
|
|
99.99mF
|
0.01mF
|
|
熱電偶
TC
|
R
|
-40°C～1760°C
|
1°C
|
采用ITS-90溫標
|
|
S
|
-40°C～1760°C
|
|
K
|
-270.0～1370.0
|
0.1°C
|
|
E
|
-270.0～720.0
|
0.1°C
|
|
J
|
-210.0～850.0
|
0.1°C
|
|
T
|
-270.0～400.0
|
0.1°C
|
|
N
|
-270.0～1300.0
|
0.1°C
|
|
B
|
400～1800
|
1°C
|
|
熱電阻
RTD
|
Pt100
|
-200.0～850.0
|
0.1°C
|
Pt100-385溫標
|
|
Pt1000
|
-200.0～630.0
|
0.1°C
|
其他特性：
DCV測量：
共模抑制：50Hz / 60Hz ≥ 120分貝
串模抑制：50Hz / 60Hz（Rs=1kΩ） ≥ 80分貝
ACV測量：
共模抑制： 50Hz / 60Hz（Rs=1kΩ） ≥ 80分貝
輸入短路，則剩余讀數對所列出的精度影響 ＜5%
OHM測量：
相對濕度≥70% 電阻的測量精度：0.5%（1MΩ）、2.5%（10MΩ）
RJC內部冷端溫度補償傳感器
測溫范圍：-10～50°C，補償誤差 ≤±0.5℃，補償時間為10s /次
V、Ω、Hz輸入端子間和地間施加*大電壓：1000VDC / ACrms
mA輸入端有保險絲保護 ：500mA / 250V快熔
20 A輸入端有保險絲保護：20A / 250V快熔
可以連續測量高達20A 的電流，如果測得的信號在10 A~20 A 范圍內保持*多30 秒，那么指定精度需要增加0.5%
實時時鐘：≤±1分鐘 / 月
溫 漂：≤50 ppm/℃
測量速率：
|
功能量程
|
測量速率
|
|
FAST
|
SLOW
|
SMOOTH
|
|
直流電壓、電流
|
14
|
7
|
1
|
|
交流電壓、電流
|
14
|
/
|
1.8
|
|
電阻、二極管、通斷
|
7
|
/
|
1.8
|
一般特性：
工作溫度及濕度
5 to 40oC（不結露 ≤10oC），≤85%RH
儲存溫度及濕度
-20oC to 60oC，≤90%RH
工作海拔
≤2000m.（室內使用）
額定瞬變過電壓
6KV（1.2*50us）第Ⅰ、第Ⅱ、第Ⅲ類測量峰值
震動及沖擊
隨機性2G，5到500Hz
1米落下測試
校準周期及預熱時間
為保證本表精度，其校準周期為一年或其它
開機預熱時間為10分鐘或其它
顯示及背光
段式LCD雙顯示：36.3×68.0mm
白色LED背光，可設定背光時間0～9999S
電源
4 x 1.5V堿性電池供電
4 x 1.2V Ni-Hi電池供電
自動關機操作：可設定自動關機時間0～9999minutes
符合安全標準
IEC 61010-1, 2000
CAT III 600V / CAT II 1000V 污染等級 2
尺寸及重量
205 × 95 × 42（mm），約500g
