3DM2283數字式高壓步進電機驅動器，采用*新32位DSP技術，適合驅動86、110、130系列電機，具備優秀的中高速性能。
可以設置256內的任意細分以及額定電流內的任意電流值，能夠滿足大多數中大型設備的應用需要。采用內置微細分技術，即使在低細分條件下，也能夠達到高細分的效果，中低速運行都很平穩，噪音極小。
驅動器內部集成了參數自整定功能，能夠針對不同電機自動生成*優運行參數，*大限度發揮電機的性能。
電氣指標
|
說明
|
3DM2283
|
|
*小值
|
典型值
|
*大值
|
單位
|
|
輸出電流(峰值)
|
2.9
|
-
|
11.7
|
A
|
|
輸入電源電壓
|
180
|
220
|
240
|
VAC
|
|
控制信號輸入電流
|
7
|
10
|
16
|
mA
|
|
步進脈沖頻率
|
0
|
-
|
200
|
KHz
|
|
絕緣電阻
|
500
|
|
|
MΩ
|
2. 接口描述
1）控制信號接口
|
名稱
|
功能
|
|
PUL+
|
脈沖輸入信號：
脈沖有效沿可調，默認脈沖上升沿有效；為了可靠響應脈沖信號，脈沖寬度應大于1.2μs。如采用+12V或+24V時需串聯電阻。
雙脈沖模式下：CW
|
|
PUL-
|
|
DIR+
|
方向輸入信號：
高/低電平信號，為保證電機可靠換向，方向信號應先于脈沖信號至少5μs建立。電機的初始運行方向與電機繞組接線有關，互換任一相繞組（如A+、A-交換）可以改變電機初始運行的方向。如采用+12V或+24V時需串聯電阻。
雙脈沖模式下：CCW
|
|
DIR-
|
|
ENA+
|
使能控制信號，此輸入信號用于使能或禁止驅動器輸出。ENA接低電平（或內部光耦導通）時，驅動器將切斷電機各相的電流使電機處于自由狀態，不響應步進脈沖。
當不需用此功能時，使能信號端懸空即可。
如采用+12V或+24V時需串聯電阻。
|
|
ENA-
|
|
FAULT+
|
故障信號輸出，為集電極開路形式
故障輸出邏輯可通過PC軟件進行設置
|
|
FAULT-
|
2）功率接口
|
名稱
|
功能
|
|
PE
|
接地端子
|
|
AC
|
交流電源輸入：范圍180VAC—240VAC，推薦220VAC
|
|
AC
|
|
NC
|
空端子，未用到
|
|
U
|
電機U相繞組
|
|
V
|
電機V相繞組
|
|
W
|
電機W相繞組
|
3、撥碼設定

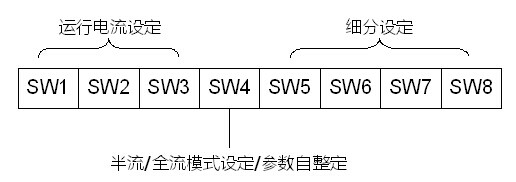

3DM2283驅動器采用八位撥碼開關設定細分、運行電流、靜止半流。詳細描述如下：
1）運行電流設定
|
輸出峰值電流
|
輸出有效值電流
|
SW1
|
SW2
|
SW3
|
|
Default
|
off
|
off
|
off
|
|
3.1A
|
2.2A
|
on
|
off
|
off
|
|
4.5A
|
3.2A
|
off
|
on
|
off
|
|
5.9A
|
4.2A
|
on
|
on
|
off
|
|
7.3A
|
5.2A
|
off
|
off
|
on
|
|
8.9A
|
6.3A
|
on
|
off
|
on
|
|
10.1A
|
7.2A
|
off
|
on
|
on
|
|
11.7A
|
8.3A
|
on
|
on
|
on
|
當SW1、SW2、SW3均為off時,可以通過PC軟件設定為所需電流，*大值為11.7A，分辨率為0.1A。不設置則默認電流為2.9A。
2）靜止電流設定
靜止電流可用SW4撥碼開關設定，off表示靜止電流設為運行電流的一半，on表示靜止電流與運行電流相同。一般用途中應將SW4設成off，使得電機和驅動器的發熱減少，降低能耗，可靠性提高。脈沖信號停止0.4秒后電流自動減半，發熱量理論上減至25％。
3）細分設定
|
步數/轉
|
SW5
|
SW6
|
SW7
|
SW8
|
|
Default
|
on
|
on
|
on
|
on
|
|
400
|
off
|
on
|
on
|
on
|
|
1600
|
on
|
off
|
on
|
on
|
|
3200
|
off
|
off
|
on
|
on
|
|
6400
|
on
|
on
|
off
|
on
|
|
12800
|
off
|
on
|
off
|
on
|
|
25600
|
on
|
off
|
off
|
on
|
|
500
|
off
|
off
|
off
|
on
|
|
1000
|
on
|
on
|
on
|
off
|
|
1200
|
off
|
on
|
on
|
off
|
|
2000
|
on
|
off
|
on
|
off
|
|
4000
|
off
|
off
|
on
|
off
|
|
5000
|
on
|
on
|
off
|
off
|
|
6000
|
off
|
on
|
off
|
off
|
|
8000
|
on
|
off
|
off
|
off
|
|
10000
|
off
|
off
|
off
|
off
|
當SW5~SW8均為on時，驅動器使用內部默認細分為200ppr，用戶可以通過上位機軟件進行細分設置，*小為200ppr，*大為51200ppr。
4. 使用環境及參數
|
冷卻方式
|
自然冷卻或強制風冷
|
|
使用環境
|
場合
|
不能放在其它發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強振動場所，禁止有可燃氣體和導電灰塵；
|
|
溫度
|
0——+50℃
|
|
濕度
|
40—90%RH
|
|
振動
|
10~55Hz/0.15mm
|
|
保存溫度
|
-20℃～65℃
|
|
重量
|
1.7kg
|
