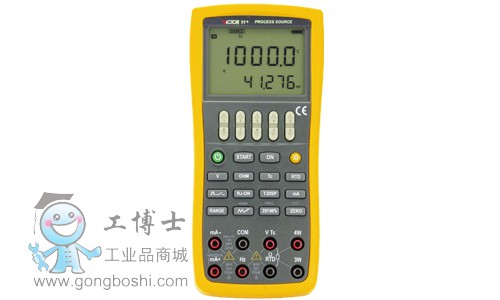

勝利儀器VICTOR 11+ 過程信號源

VICTOR 11+ 過程信號源一般特性：
1、輸出的基本精度達0.02%，輸出顯示為6位
2、輸出功能：直流電壓、直流電流、歐姆、模擬變送器、熱電偶、熱電阻、頻率、脈沖、
開關量
3、直流電流輸出時，可提供25%和100%的手動步進、自動步進及自動斜坡的輸出功能
4、熱偶輸出時，可提供高精度的自動冷端補償，℃或℉的溫度顯示
5、可外配高精度的測溫探頭，準確度：±0.2℃
6、大屏LCD多重數據顯示，可同時顯示：直流電流和%值、熱偶、熱阻的溫度值及其對應分度值等
7、操作性能優越鍵盤配置，輸出設定的增減鍵與LCD上顯示設定值按位對應
工作溫度及濕度
              0 to 50ºC, ≤80%RH 無凝露
              40 to 50ºC, ≤70%RH
儲存溫度及濕度
             -25 to 60ºC, ≤90%RH無凝露
顯示及背光
              * 段式LCD雙顯示
              * 白色LED背光
電源
               *  4 x 1.5V AAA堿性電池供電
               *  自動關機操作：可設定自動關機時間0～60分鐘
尺寸及重量
              205 × 95 × 42（mm） ，約500g
VICTOR 11+ 過程信號源可用選件
              *  CALCT溫度探頭（A000019）
              *  熱偶插頭（R/S/K/E/J/T/N/B）
              *  熱偶轉接頭（H200000）
              *  鉤式測試表筆（H000004）
              *  CA充電器（A000020）
              *  CA便攜式直流電源（A000021）
              *  CA通訊轉接模塊（A000022）

功能	量程	輸出設定范圍	分辨力	準確度	備     注
直流電壓 DCV	100mV	-10.000～110.000mV	1μV	0.02+0.01	*大輸出電流0.5mA
	1000mV	-100.00～1100.00mV	10μV	0.02+0.01	*大輸出電流2mA
	10V	-1.0000～11.0000V	0.1mV	0.02+0.01	*大輸出電流5mA
直流電流 DCmA	20mA	0.000～22.000mA	1μA	0.02+0.02	在20 mA時， *大負載1KΩ電阻 模擬變送器時， 外部供電5～28V
歐姆 OHM	400Ω	0.00Ω～400.00Ω	0.01Ω	0.02+0.02	激勵電流為±0.5~3mA 激勵電流為±0.1~0.5mA時，加0.1Ω附加誤差 精度中不包含引線電阻
	4KΩ	0.0000KΩ～4.0000 KΩ	0.1Ω	0.05+0.025	激勵電流為±0.05~0.3mA 精度中不包含引線電阻
	40KΩ	0.000KΩ～40.000 KΩ	1Ω	0.1+0.1	激勵電流為±0.01mA 精度中不包含引線電阻
熱電偶 TC	R	0°C～1767°C	1°C	0～100℃: 1.5℃ 100～1767℃: 1.2℃	采用ITS-90溫標 精度中不包含冷端補償?shù)恼`差
	S	0°C～1767°C		0～100℃: 1.5℃ 100～1767℃: 1.2℃
	K	-200.0°C～1372.0°C	0.1°C	-200.0～-100.0℃: 0.6℃ -100.0～400.0℃: 0.5℃ 400.0～1200.0℃: 0.7℃ 1200.0～1372.0℃:0.9℃
	E	-200.0°C～1000.0°C		-200.0～-100.0℃:0.6℃ -100.0～600.0℃:0.5℃ 600.0～1000.0℃:0.4℃
	J	-200.0°C～1200.0°C		-200.0～-100.0 :0.6℃ -100.0～800.0℃:0.5℃ 800.0～1200.0℃:0.7℃
	T	-250.0°C～400.0°C		-250.0～400.0℃:0.6℃
	N	-200.0°C～1300.0°C		-200.0～-100.0℃: 1.0℃ -100.0～900.0℃:0.7℃ 900.0～1300.0℃:0.8℃
	B	600°C～1820°C	1°C	600～800℃:1.5℃ 800～1820℃:1.1℃
	L	-200.0°C～900.0°C	0.1°C	-200.0～0.0℃:0.7℃ 0.0～900.0℃:0.5℃
	U	-200.0°C～600.0°C	0.1°C	-200.0～0.0℃:0.7℃ 0.0～600.0℃: 0.5℃




熱電阻 RTD	Pt100 385	-200.0°C～800.0°C	0.1°C	-200.0～0.0℃ :  0.3℃ 0.0～400.0℃  :  0.5℃ 400.0～800.0℃:  0.8℃	采用ITS-90溫標   Pt100、Cu50、Cu10激勵電流為： ±0.5~3mA 激勵電流為： ±0.1~0.5mA時，加0.5℃附加誤差   Pt200、Pt500、Pt1000激勵電流為±0.05~0.3mA 精度中不包含引線電阻
	Pt200 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.8℃ 100.0～300.0℃ : 0.9℃ 300.0～630.0℃ : 1.0℃
	Pt500 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.4℃ 100.0～300.0℃ : 0.5℃ 300.0～630.0℃ : 0.7℃
	Pt1000 385	-200.0°C～630.0°C		-200.0～100.0℃: 0.2℃ 100.0～300.0℃:  0.5℃ 300.0～630.0℃:  0.7℃
	Cu10	-100.0°C～260.0°C		1.8℃
	Cu50	-50.0°C～150.0°C		0.6℃
頻率 FREQ	100Hz	1.00Hz~110.00Hz	0.01Hz	±2個字	1～11 Vp-p方波電平準確度 ±5％讀數+0.5V 50%占空比 負載>100KΩ
	1KHz	0.100KHz~1.100KHz	1Hz
	10KHz	1.0KHz~11.0KHz	0.1KHz
	100KHz	10KHz~110KHz	2KHz	±5個字
脈沖 PULSE	100Hz	1～100000cycles	1cyc	±2個字	1～11 Vp-p方波 電平準確度 ±5％讀數+0.5V 50%占空比 負載>100KΩ
	1KHz
	10KHz
開關量 SWITCH	100Hz	1.00Hz～110.00Hz	0.01Hz	±2個字	場效應管開關 *大開關電流電壓/電流：+28 V/50mA
	1KHz	0.100KH～1.100KHz	1Hz
	10KHz	1.0KHz～11.0KHz	0.1KHz
	100KHz	10KHz～110KHz	2KHz	±5個字
