德威爾 at23000mr / 3000mrs 系列 開關

產品介紹
系列at23000mr / 3000mrs ATEX認證的photohelic®開關/測量24伏直流電源采用固態技術，該系列at23000mr和at23000mrs ATEX認證的photohelic®開關/計結合精確的功能，有一個大的易于閱讀的模擬壓力計高度可重復的壓差開關。計讀數是不受影響的開關操作，并將指示準確，即使電源被中斷。
at23000mr系列采用通用的機電繼電器低額定電流的理想干電路。對于需要高循環率的應用，選擇單刀單擲at23000mrs模型（無）固態繼電器。容易調整設定點的指標是由位于表面旋鈕控制（可開啟箱斷電儀后）。所有型號均提供低和高限位控制。與空氣和其他非可燃性兼容，無腐蝕性的氣體，它們可以被用來在25 psig的壓力系統（1.725條）�？蛇x的建設可供使用，或者為35 psig（2.42桿）或80 psig（5.51條）。安裝注意事項：安裝•電纜必須通過1 / 2“NPT電纜接頭或防爆管（不提供樂器）。•確保布線后緊蓋和電纜接頭，為了保持IP66等級（IP65選項OPV、超壓泄壓閥）。•開蓋后斷電儀。
注意：在危險區域使用正確使用儀器的單位和手冊，檢查當?shù)氐陌踩�法�?guī)和警告。
參數：
空氣和不可燃，兼容氣體。濕材料：咨詢廠。精度：70°f（21.1°）。0、4%、60、00、3%的模型。壓力范圍：20汞25 psig（-0.677桿1.72桿）。MP選項：35 psig（2.41條）、惠普選項：80 psig（5.52條）。溫度范圍：20到120°F.（-6.67 48.9°C）。選擇低溫至20°（28.8°）；案例：76至140°（60～60°）。（注：產品的溫度限制不同的情況下）。電源要求：24伏直流電，調節±10%。電氣接線：螺絲端子。安裝方向：垂直位置膜片。表盤尺寸：4“（101.6毫米）。設置點調節：調節旋鈕在機箱蓋面。按照指示和安全警告打開蓋。
開關規格（3000mr）開關類型：每個點有1個C型繼電器（SPDT）。繼電器觸點：（阻性負載）1 C型為1 @ 30伏，0.3伏或110 @ 0.5 @ 125 VAC。金過包銀-適合干電路。開關開關類型：每個設定規格有固態繼電器。切換電壓：20至280伏（47至63赫茲）。開關電流：1安培（AC）*大，0.01毫安（AC）分鐘，（2）單刀單擲號
防護等級：
IP66。IP65選項OPV、超壓安全閥。外殼材質：鋁。整理：紋理環氧涂層ral7038。壓力連接：1 / 8“不擴散核武器的女黃銅（不銹鋼可選）。在乙炔的存在下使用不銹鋼。電氣連接：兩個1 / 2“FNPT。不包括電纜。重量：12.5磅（5.7公斤）。ATEX認證的產品從comhas與ECN：英屬維爾京群島14atex0072。機構認證：CE 1370 II2 GD Ex d IIC T6 60 GB；°C≤TA≤+ 60°C前TB IIIC DB T 85°C.
選型表

EXAMPLE

AT23000-00

MR

00

X

X

X

A

O

1

X

T2

Series AT23000MR-00-XXX-AO1XT2 Photohelic® Gage with ATEX Enclosure, range .05-0-.2, electromechanical relays, standard 15 psig, aluminum housing, 1/8" npt female brass pressure port, standard plug without overpressure relief valve, stainless steel tag

SERIES

AT23000-00

Photohelic® Gage with ATEX Enclosure

RANGE

3000                   3000 3001 3002 3003 3004 3005 3006 3008 3010 3015 3020 3025 3030 3040 3050 3060 3080 3100 3150 3000 3300 3301 3302 3304 3310 3320 3330 3000 3000 3201 3202 3203 3204 3205 3210 3215 3220 3230 3000 3000 3000 3000 3000 3000 3300 3300 3300 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3300 3300 3300 3300 3000 3000 3000 3000 3000 3300 3300 3300 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3000 3300 3300 3000 3000 3000

00 0 00N 0 00AV 0AV 6MM 10MM 25MM 50MM 80MM 100MM 20MM 30MM 40MM 15CM 20CM 25CM 50CM 80CM 100CM 150CM 200CM 250CM 300CM 4CM 10CM 20CM 30CM 60PA 125PA 250PA 500PA 750PA 120PA 250PA 500PA 1KPA 1.5KPA 2KPA 3KPA 4KPA 5KPA 8KPA 10KPA 15KPA 20KPA 25KPA 30KPA 1KPA 3KPA 20MBAR 100MBAR 500MBAR

0-0.25" w.c. 0-0.5" w.c. 0-1" w.c. 0-2" w.c. 0-3" w.c. 0-4" w.c. 0-5" w.c. 0-6" w.c. 0-8" w.c. 0-10" w.c. 0-15" w.c. 0-20" w.c. 0-25" w.c. 0-30" w.c. 0-40" w.c. 0-50" w.c. 0-60" w.c. 0-80" w.c. 0-100" w.c. 0-150" w.c. .05-0-.2" w.c. .25-0-.25" w.c. .5-0-.5" w.c. 1-0-1" w.c. 2-0-2" w.c. 5-0-5" w.c. 10-0-10" w.c. 15-0-15" w.c. 0-.25" w.c. & 300-2000 FPM AV 0-.5" w.c. & 500-2800 FPM AV 0-1 psid 0-2 psid 0-3 psid 0-4 psid 0-5 psid 0-10 psid 0-15 psid 0-20 psid 0-30 psid 0-6 mm w.c. 0-10 mm w.c. 0-25 mm w.c. 0-50 mm w.c. 0-80 mm w.c. 0-100 mm w.c. 10-0-10 mm w.c. 15-0-15 mm w.c. 20-0-20 mm w.c. 0-15 cm w.c. 0-20 cm w.c. 0-25 cm w.c. 0-50 cm w.c. 0-80 cm w.c. 0-100 cm w.c. 0-150 cm w.c. 0-200 cm w.c. 0-250 cm w.c. 0-300 cm w.c. 2-0-2 cm w.c. 5-0-5 cm w.c. 10-0-10 cm w.c. 15-0-15 cm w.c. 0-60 Pa 0-125 Pa 0-250 Pa 0-500 Pa 0-750 Pa 60-0-60 Pa 125-0-125 Pa 250-0-250 Pa 0-1 kPa 0-1.5 kPa 0-2 kPa 0-3 kPa 0-4 kPa 0-5 kPa 0-8 kPa 0-10 kPa 0-15 kPa 0-20 kPa 0-25 kPa 0-30 kPa .5-0-.5 kPa 1.5-0-1.5 kPa 0-20 mbar 0-100 mbar 0-500 mbar

GAGE TYPE

MR MRS

Electromechanical Relays Solid State Relays

PRESSURE RATING

X MP HP

Standard 15 psig Medium Pressure 35 psig High Pressure 80 psig

CONSTRUCTION

X

Standard Construction

TEMPERATURE RATING

X LT

Standard Low Tempurature Option

HOUSING MATERIAL

A

Aluminum

COVER

B O

Blind Top Cover Glass Top Cover

PRESSURE CONNECTION

1 2

1/8" npt female Brass Pressure Port 1/8" npt female Stainless Steel Port

OVERPRESSURE PLUG

X OPV

Standard Plug without Overpressure Relief Valve Overpressure Relieft Valve material same as port

TAG

T2

Stainless Steel Tag

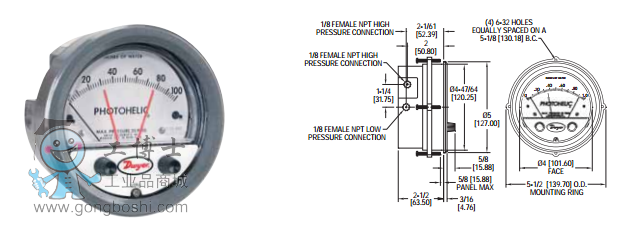

尺寸圖
