1　PZ系列交流檢測儀表

1.1　概述
該系列儀表采用交流采樣技術，能分別測量電網中的電流、電壓、功率、功率因數和電能等參數，可通過面板薄膜開關設置倍率。帶RS-485通訊接口，采用Modbus或Profibus協議；也可將電量信號轉換成標準的直流模擬信號輸出；或帶開關量輸入／輸出，繼電器報警輸出等功能。

1.2　型號說明

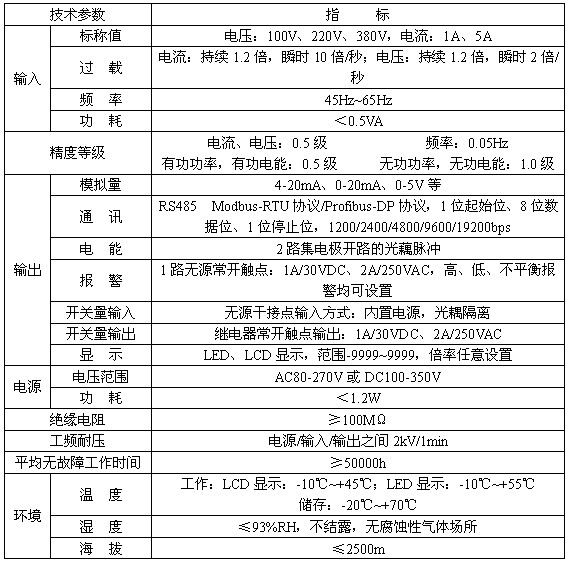

1.3　技術指標

1.4　產品規格
1.4.1　48型產品規格
●功能一覽表

●外形及尺寸

1.4.2　72型產品規格

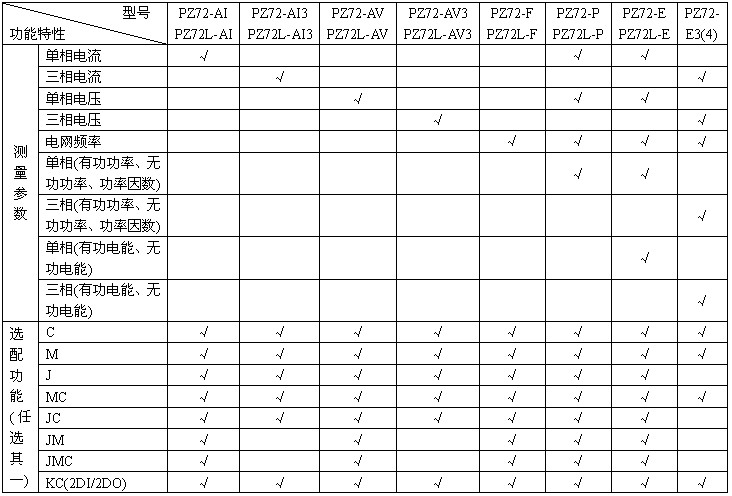

●功能一覽表

　　注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ72-E3(4)*多可帶2路M(模擬量)；
3、PZ72(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
4、PZ72-E3(4)具備一路有功電能脈沖信號輸出端口。

　　●外形及尺寸

1.4.3　80型產品規格

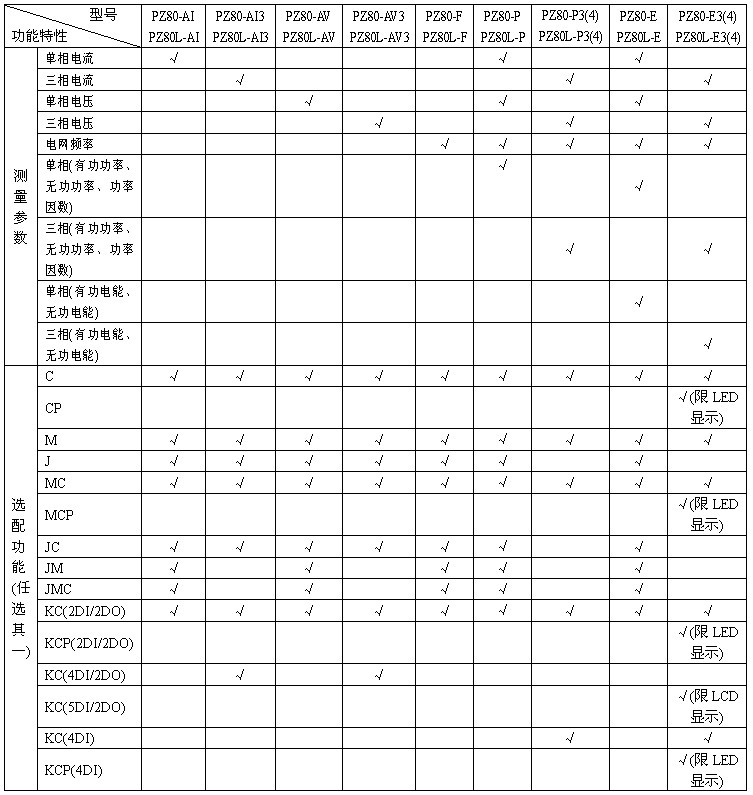

●功能一覽表

　　注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ80(L)-E在選配KC(2DI/2DO)功能時無脈沖信號輸出端口；
3、PZ80(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、5DI/2DO)功能時無脈沖信號輸出端口；
4、PZ80(L)-AI3、AV3*多可帶3路模擬量輸出。

　　●外形及尺寸　

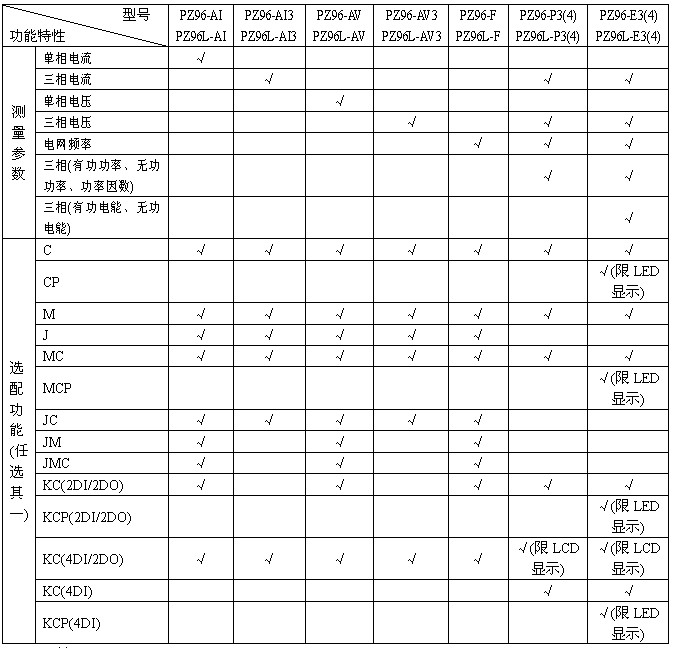

1.4.4 96型產品規格
●功能一覽表

　　注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ96(L)-E3(4)在選配KC(4DI)功能時具備1路有功電能脈沖信號輸出端口，在選配KC(2DI/2DO、4DI/2DO)功能時無脈沖信號輸出端口；
3、PZ96(L)-AI、AI3、AV、AV3、F*多可帶3路模擬量輸出，PZ96(L)-P3(4)、E3(4)*多可帶2路模擬量輸出。

　　●外形及尺寸

1.4.5　42型產品規格

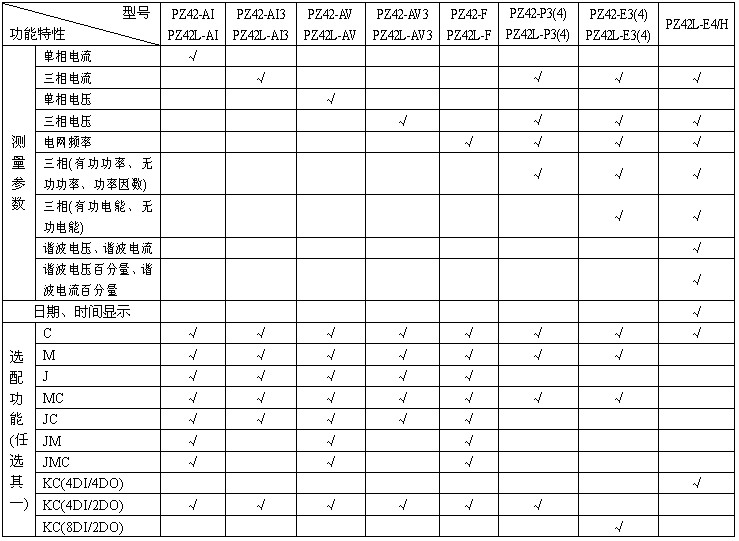

●功能一覽表

　　注：
1、J(繼電器越限報警輸出)與第二路開關量輸出復用；
2、PZ42(L)-AI、AI3、AV、AV3、F*多可帶3路模擬量輸出，PZ42(L)-P3(4)、E3(4)*多可帶4路模擬量輸出；
3、PZ42L-E4/H*多可帶2路RS485通訊接口，一路Modbus-RTU協議，另一路可設置。

　　●外形及尺寸

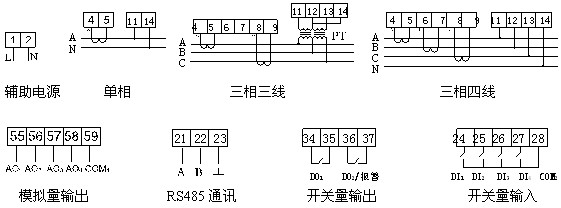

1.5　接線端子
●電流表

　　●電壓表（頻率表同單相電壓表）

　　●功率表

?● 電能表

　　注1：適用于單相電能表及開關量為8DI/2DO的場合；
注2：適用于選配8DI/2DO的場合。

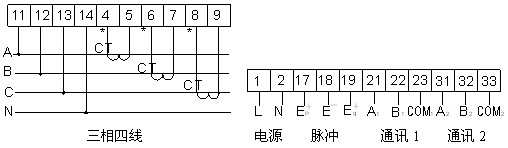

　　●PZ42L-E4/H

1.6　應用方案

2　PZ系列直流檢測儀表
2.1　概述
PZ系列直流電測儀表是針對直流屏、太陽能供電、電信基站等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。

儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。

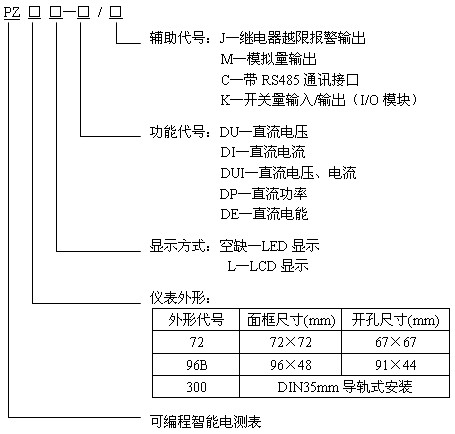

2.2　型號說明

2.3　技術指標

2.4　產品規格

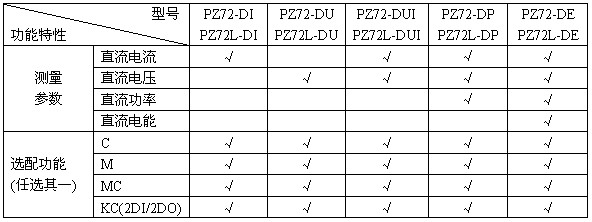

2.4.1　72型產品規格
●功能一覽表

　　注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

2.4.2　96B型產品規格

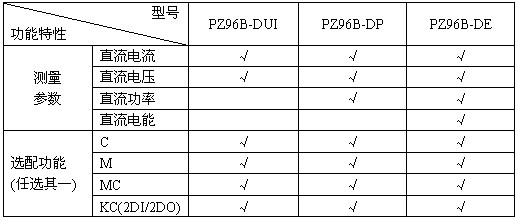

●功能一覽表

　　注：J(繼電器越限報警輸出)與第二路開關量輸出復用。

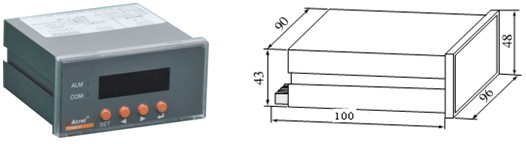

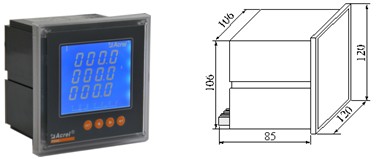

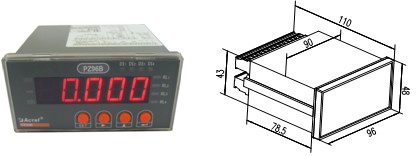

　　●外形及尺寸

2.4.3　300型產品規格
●功能一覽表

　　●外形及尺寸

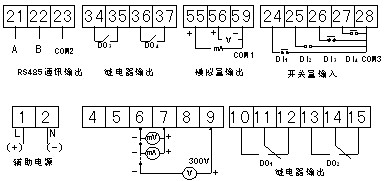

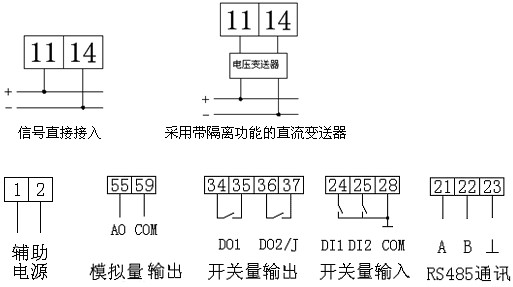

2.5　接線端子
2.5.1　72、96B型產品
●電流表

　　●電壓表

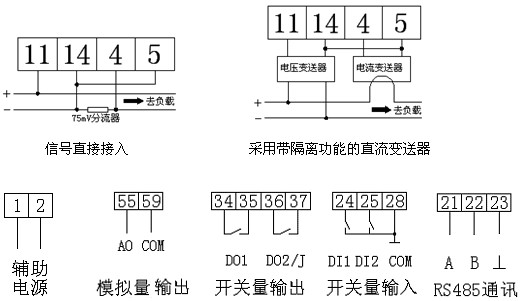

　　●多功能表

2.5.2　300型產品
●電流表

　　●電壓表

　　●多功能表

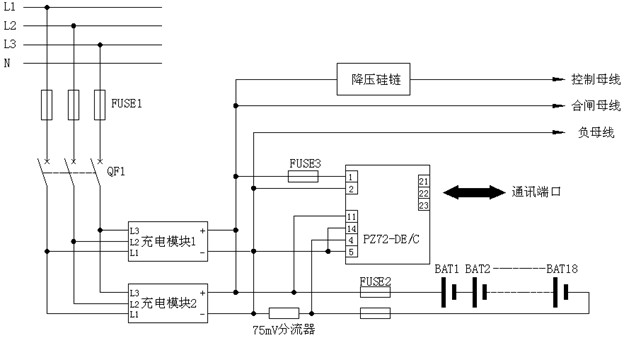

2.6　應用方案

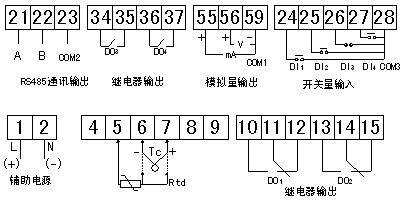

3　PZ96B系列數顯控制儀表

3.1　概述
PZ96B系列數顯控制儀表是一種用于電力及工業自動化測量的智能儀表，集多種測量功能于一身，一表多用，可測量直流電流、直流電壓、各種類型熱電偶、熱電阻、電阻傳感器，帶DC24V電源輸出可給外部兩線式變送器直接供電。儀表帶有多種可選功能：RS485接口、模擬量輸出、開關量輸入、繼電器報警輸出等。廣泛應用于電力直流屏監測，工業自動化控制領域的壓力、溫度、位移等的測量和控制。

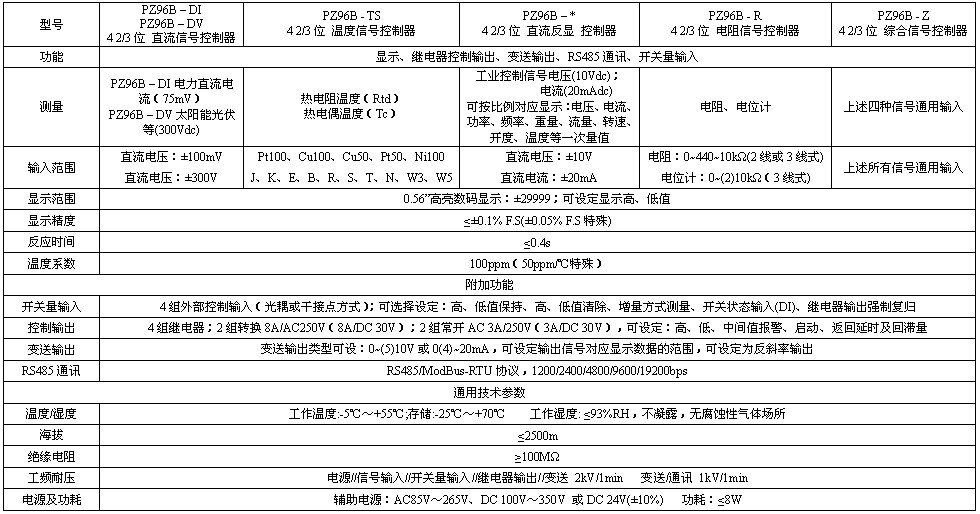

3.2　型號說明
