施耐德-ATV71起重機防搖卡VW3A3510用戶手冊-CN(2008.03)

說明

1 RJ45 連接器

2 用于連接 CANopen 總線的 9 針插頭型 SUB-D 連接器

3  帶有可拆卸螺紋端子的連接器，具有6個間隔為3.81的觸點，用于24 V c電源和4個邏輯

輸入

4 3個帶有可拆卸螺紋端子的連接器，具有6個間隔為3.81的觸點，用于6個邏輯輸入、6個

邏輯輸出、 2 個模擬輸入、 2 個模擬輸出和 2 個公共點

5  5 個 LED，包括：

   • 1 個 LED 用于指示有無 24 V c 電源

   • 1 個 LED 用于指示程序執行故障

   • 2 個 LED 用于指示 CANopen 總線通信狀態

   • 1 個 LED 被應用程序所控制

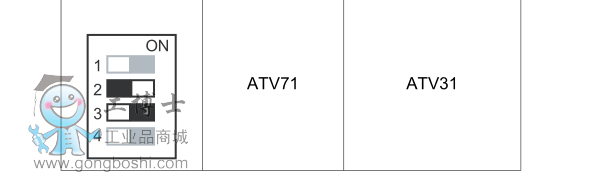

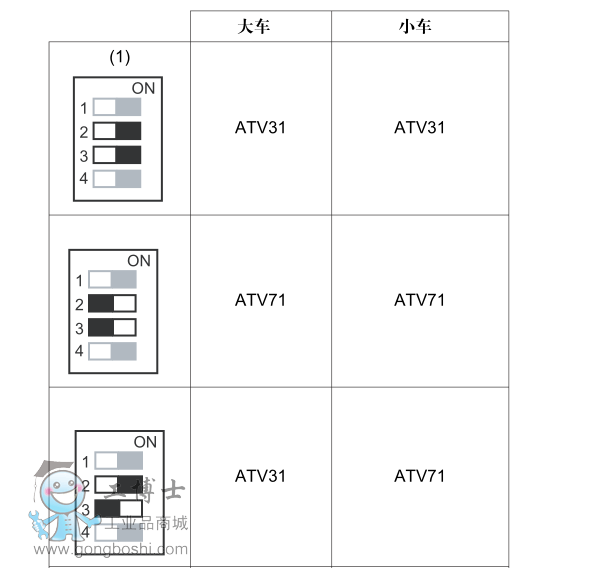

6  一組4個配置開關。開關2和開關3被用于配置安裝結構(見第19頁)。有4種可能情況。根

據下表選擇正確配置：
